КАК СДЕЛАТЬ — СВЕТИЛЬНИК ЛУМИ LOOMI

Вспомнил о давно сделанном заказе и о неполученной посылке. Пошел на сайт продавца (он в зоне ru), а там работает только главная страница… Обидно, заказ то был оплачен, хоть сумма и небольшая, но это очередная потеря. Видно заказ был сделан в неправильное время и не у того продавца. Заказывался набор заготовок для изготовления светильника луми. Но все-таки желание повторить конструкцию светильника осталось.

Найти выкройки, что-то не получилось. Правда удалось найти в одной социальной сети фотографию с заготовками для сборки. Что ж, путь к удовлетворению любопытства был открыт. Контуры были прорисованы в графическом редакторе. Раскрашены и объеденены в листы для печати. Ссылка на файл для скачивания в конце блога .

1. Печатаем заготовки на плотной чертежной бумаге. Всего потребуется тридцать два элемента.

2. Самая трудоемкая и не творческая часть работы — вырезание сборочных элементов. Элементы стараемся вырезать точно, особенно соединительные узлы по краям.

Фотография оригинала

Вырезаем заготовки

Пакет самодельных заготовок

3. А самая интересная часть проекта — сборка светильника. Последовательность действий показана на фото и видео. Перед установкой последнего элемента не поленитесь — сразу поставте патрон с энергосберегающей лампочкой. Основное правило сборки — боковая сторона элемента соединяется только с торцом другого элемента. Знание этого правила облегчит сборку светильника.

Соединяем два элемента

Присоединяем третий элемент

Пять элементов соеденены

Собираем второй ряд

Второй элемент второго ряда

Пять элементов второго ряда

Собираем третий ряд

Пять элементов третьего ряда

Заполняем третий ряд

Заполняем третий ряд

Третий ряд заполнен

Первый элемент четвертого ряда

Заполняем четвертый ряд

Четвертый ряд заполнен

Заполняем последний пятый ряд

Второй элемент пятого ряда

Третий элемент пятого ряда

Патрон с лампой

Четвертый элемент пятого ряда

Закрепление подвеса в лампе

Установка пятого элемента

Пятый элемент пятого ряда

Светильник подвешен

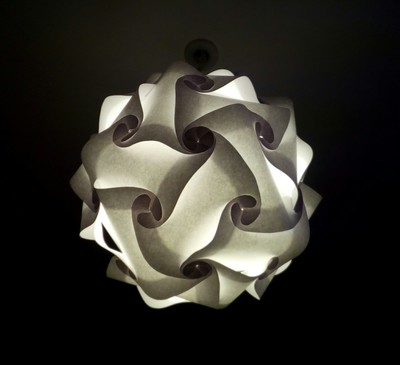

Светильник включен

4. Светильник собран. Проверяем работу. Нравится? Именно игра теней от сборочных элементов и придает светильнику такой оригинальный вид сложной цельной конструкции. Казалось бы из простого цветного бумажного элемента получается такая красота. Для получения большего количества света светильник необходимо собрать луми из белых элементов.

Читать еще:  Кровать-машина для юного гонщика

5. Подвешиваем светильник к потолку или при соответствующем оснащении используем как настольный ночник или торшер.

Любопытсво удовлетворено — поделка из бумаги получилась. Но денег жалко .

Помните, что внутри светильника может быть помещена только маломощная энергосберегающая или светодиодная лампа из соображений пожарной безопасности.

Мастер-класс «Светильник своими руками»

Здорово — видел продающиеся наборы такие, но безусловно самостоятельно сделать интересней. Ещё помню собирали ёжеподобные шары из конусов, свёрнутых из тетрадных листов, и объёмные снежинки из бумажных лент.

Как раз от не сданных курсовых много бумаги осталось — теперь есть на что потратить))

Управляемый жестами светильник на Arduino

Я рад , что могу снова показать Вам свои наработки.

На этот раз я собрал светильник на ардуино управляемый жестами.

Данный проект отнял у меня очень много времени, которого у меня и так всегда не хватает.

Первый вариант светильника я собрал очень быстро и он прекрасно работал у меня на макетной плате, но когда я перенес его на постоянное место в корпус, вот тут все и началось, вылезли все проблемы с подвисаниями, ложными срабатываниями и прочими неприятностями. Погуглив в интернете, я нашел на иностранных сайтах, множество жалоб связанных с проблемами датчика APDS9960, но не нашел решений этих проблем. Пришлось понемножку тратить время на изучения Datasheet этого датчика и на понимание его работы. Что в конце концов это принесло свои плоды и я смог написать стабильно работающий код.

И так все по порядку

Основной упор в этом светильнике я сделал не на визуализацию, а на управление жестами, все остальные функции второстепенные.

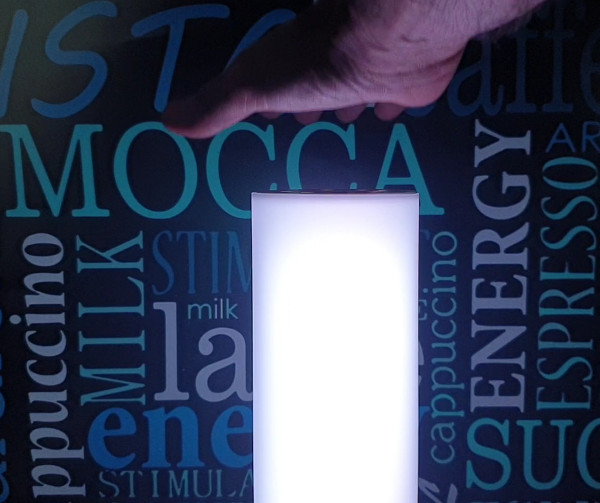

Включается светильник жестами влево или в право, а так же можно включить и жестом на себя, но это не совсем удобно. Далее жестами влево и в право можно перелистывать световые эффекты. Если начать листать вправо, то лампа сначала будет менять свои цвета от белого до красного, включая все основные цвета и переходы между ними.

Если после включения лампы начнем листать влево, то увидим динамические световые эффекты, такие как «Огонь» , «Матрица», «Лава лампа», «Радуга», «Конфетти», «Искры», «Огненный светильник». Если Вам нужно вернуться на обычный светильник, то вместо перелистывания, можно выключить лампу жестом от себя и включить любым из трех жестов.

Выключение производится жестом от себя.

Яркость регулируется жестом приближения и отдаления от датчика. Сначала нужно поднести ладонь на максимально близкое расстояние к сенсору, а потом резко поднять вверх. Светильник перейдет в режим регулировки яркости, приближая и отдаляя ладонь, нужно найти подходящую яркость и зафиксировать руку на пару секунд, для того что бы значение яркости сохранилось. Когда яркость сохранится, светильник даст об этом знать, плавным выключением света с последующим включением уже с новым уровнем яркости.

Я не уделял особого внимания визуальным эффектам, так как планирую сделать вторую версию лампы на контроллере Wemos D1 mini. В которой планирую довести все до идеала. По этой же причине я пока использую только одну линейку светодиодов, состоящую из 4 планок ws2812b, вместо четырех.

Собственно основные проблемы светодиодной лампы связаны именно с ним. Прерывания в apds9960 живут своей жизнью, может сработать от чего угодно например от ЭМ помехи или от нахождения рядом с датчиком человека, от пульсации по питанию и возможно от чего то еще.

Сначала попробовал исправить проблему изменениями в железе. Фильтрация питания не помогла, даже от аккумулятора 18650 датчик все равно продолжал жить своей жизнью. Попробовал переключить нагрузочный резистор сигнала INT на +5В и это тоже не принесло успеха.

По мере изучение пришло понимание, от чего происходят ложные срабатывания прерываний. Основная проблема это случайные отражения ИК сигнала. Производитель рекомендует покрыть датчик и все вокруг него черным резиновым напылением. У меня нет такой краски и я не стал с этим заморачиваться. Хотя наверняка это могло бы немного уменьшить число ложных срабатываний.

Я написал код который фильтрует все случайные срабатывания, но столкнулся еще с одной проблемой. После срабатывания прерывания информация о жесте передается по шине I2C не моментально, а имеет определенную задержку. А если питание из-за адресной светодиодной ленты зашумлено, то время передачи с учетом этих помех всегда будет разным. Пришлось учитывать этот факт и по новой переписывать код определения жестов.

Если в коде не использовать прерывание от датчика, то с определением жеста нет ни каких проблем. Но в таком случаи теряется многозадачность. Если на лампе включен динамический эффект, то соответственно он требует цикличного, постоянно исполняемого кода и что бы вывести контроллер из цикла, потребуется использование прерываний.

Для того, что бы улучшить стабильность распознавания жестов, так же пришлось в библиотеке уменьшить чувствительность приемника. Для этого нужно в файле SparkFun_APDS9960.h заменить строку:

Если Вы скачали библиотеку из этой статьи, то ничего делать не нужно, там уже все исправлено.

Я так же экспериментальным путем подобрал ток светодиода 50 мА, при котором жесты определяются наиболее стабильно и нет надобности насиловать инфракрасный светодиод, током 100 мА.

Читать еще:  Простой электро-велосипед с мотором от дворников

А так же я допустил ошибку, разместив микроконтроллер в нижней части светильника, а датчик жестов в на верхней крышке. Из-за этого, для соединения arduino и apds9960, пришлось использовать провода длинной 30 см. Что тоже добавило дополнительной нестабильности работы датчика. В итоге я программным путем победил все эти проблемы.

Для питания устройства я использую зарядное устройство от моего смартфона, с напряжением выхода 5В и током 2А. Но на самом деле светильник при включенном белом свете на максимальной яркости, не потребляет выше 1,3 А. По этому подойдет любой источник питания с выходным током не менее 1,3А.

Стабилизатор dc-dc mini360, можно заменить на любой другой понижающий преобразователь напряжения, с выходным током не менее 150 мА.

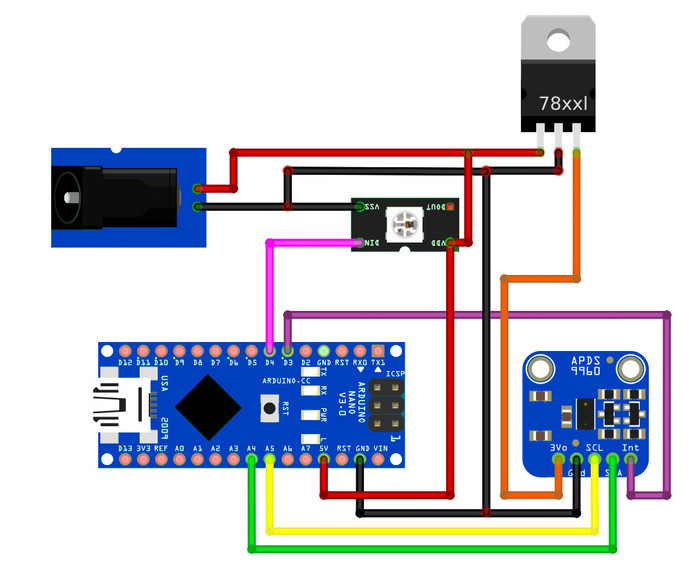

В нижеприведенной схеме я не использую преобразователь логических уровней, но это мое личное решение и по этому я заранее снимаю с себя ответственность, в том случаи если у Вас выйдет из строя сенсор APDS9960, подключенный без преобразователя TTL уровней.

Вместо Ардуино Нано можно использовать контроллер Arduino UNO или его клоны.

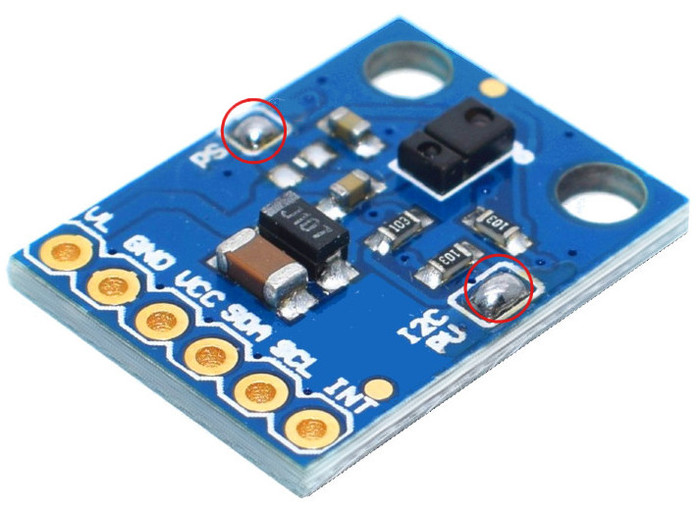

Обязательно проверьте на датчике жестов наличие перемычек, они отмечены красным цветом на фотографии ниже. В случаи их отсутствия следует паяльником на эти контактные дорожки, нанести и разогреть припой, до образования однородной капли. Сейчас китайцы поставляют эти датчики без перемычек. Без указанных перемычек работа датчика не гарантируется.

Arduino Nano — 1 шт.

Датчик жестов APDS9960 — 1 шт.

Светодиодные планки ws2812b — 4 шт.

Преобразователь понижающий mini360 — 1 шт.

Соединительные провода dupont— 1 комплект.

Программный код для Ардуино

Код разбит на две части. В первой части находится основной код, который работает с сенсором, а во второй части находится код всех световых эффектов.

Вы можете сами добавить любой эффект по аналогии с моим кодом, но главное не забудьте добавить функцию выхода по жесту из зацикленного эффекта. Для этого нужно добавить в конце цикла, следующую строку if(check_int()) return;

Описание основных функций программы

processingGesture() обрабатывает прерывания от датчика жестов.

processingProximity() обрабатывает прерывания от датчика приближения.

gesture_int() — обработчик прерывания от датчика жестов.

proximity_int() — обработчик прерывания от датчика приближения.

APDS9960_INT — вход для внешнего прерывания. В Arduino Nano и UNO всего два таких входа, 2 и 3.

PIN — здесь нужно указать выход на светодиодную ленту. Можно указывать любой цифровой пин к которому подключены планки ws2812b.

NUM_PIX — здесь указываем количество адресных светодиодов в используемой ленте.

range — предел погрешности от 0 до 10. Если при регулировке яркости зафиксировать руку над датчиком на 2 сек, то показания должны сохраниться, если же показания не сохраняются, то увеличивайте постепенно предел погрешности.

Светильник в живую выглядит лучше чем на видео. Теперь все кто увидел его у меня, просят собрать им такой же. На данный момент мне не нравится как работает регулировка яркости, но я над этим работаю. Не обещаю, что скоро, но уже в разработке следующая версия светильника.

Спасибо, что дочитали статью до конца! Если у Вас остались вопросы, можете задать в комментарии под статьей, регистрация не требуется.

15 простых способов сделать необычный светильник своими руками

Интересные предметы интерьера из дерева, картона, стекла и не только.

Как сделать светильник из дерева своими руками

Что нужно

  • Ветки;
  • ручной лобзик или другой инструмент для распила;
  • наждачная бумага;
  • основание для лампы;
  • глубокая широкая крышка;
  • суперклей или клей‑пистолет;
  • лампочка.

Как делать

Распилите ветки на много отрезков. Они должны немного отличаться друг от друга по длине.

Кадр: @KALININA DIY / YouTube

Хорошенько пройдитесь по всем веткам наждачной бумагой.

Кадр: @KALININA DIY / YouTube

Вклейте основание для лампы в крышку.

Кадр: @KALININA DIY / YouTube

Вертикально приклейте к боковой части крышки одну веточку.

Кадр: @KALININA DIY / YouTube

Рядом точно так же приклейте к крышке и первой ветке ещё одну.

Кадр: @KALININA DIY / YouTube

Продолжайте приклеивать по кругу остальные ветки.

Кадр: @KALININA DIY / YouTube

Заклейте деревом всё основание. Выведите провод между ветками.

Кадр: @KALININA DIY / YouTube

Вкрутите в основание лампочку.

Какие ещё есть варианты

С помощью гирлянды можно создать оригинальный светильник в виде дерева:

Очень простой, но стильный светильник из фанеры:

Как сделать лунный светильник из бумаги своими руками

Что нужно

  • Бумажные салфетки, полотенца или туалетная бумага;
  • клей ПВА;
  • вода;
  • кисть;
  • пластиковый мяч;
  • белая краска;
  • чёрная краска;
  • губка;
  • основание для лампы;
  • пластиковое ведёрко с крышкой;
  • клей‑пистолет;
  • нож;
  • лампочка;
  • карандаш;
  • проволока.

Как делать

Разберите салфетки, полотенца или туалетную бумагу на однослойные кусочки. Начните приклеивать их к мячу, смазывая его клеем, слегка смешанным с водой. Отрезки бумаги накладывайте друг на друга и тоже смазывайте сверху клеем.

Кадр: @Crafts Junction / YouTube

Таким образом проклейте весь мяч в несколько слоёв. Полностью высушите бумагу.

Кадр: @Crafts Junction / YouTube

Покройте фигуру белой краской и дайте высохнуть. Смешайте белую краску с небольшим количеством чёрной, чтобы получился серый цвет. Губкой сделайте на шаре серые пятна.

Кадр: @Crafts Junction / YouTube

Приклейте основание для лампы к обратной стороне крышки с помощью горячего клея. На дне ведёрка вырежьте большое отверстие. Соедините крышку и ведёрко и вкрутите лампочку.

Читать еще:  Делаем сварочный электрод

Кадр: @Crafts Junction / YouTube

На шаре карандашом нарисуйте окружность. Можно обвести стаканчик или какой‑нибудь другой предмет. Разрежьте по намеченной линии и выньте пластик.

Кадр: @Crafts Junction / YouTube

Наденьте шар на лампочку. Для надёжности можно приклеить фигуру к основанию.

Как сделать светильник из ваты в виде облака

Что нужно

  • Несколько бумажных фонариков разного размера;
  • клей‑пистолет;
  • вата;
  • леска;
  • деревянная палка;
  • крючки;
  • гирлянда.

Как делать

Обклейте один фонарик большим количеством ваты.

Кадр: @TiffyQuake / YouTube

Подвесьте деревянную палку за крючки в потолке. Это можно сделать с помощью лески или тонкой верёвки. Привяжите другой отрезок лески к основанию фонарика.

Кадр: @TiffyQuake / YouTube

Подвесьте фонарик за леску к палке.

Кадр: @TiffyQuake / YouTube

Обклейте ватой остальные фонарики. Подвесьте их к палке, формируя облако. Скрепите детали между собой клеем.

Кадр: @TiffyQuake / YouTube

Вставьте в фонарики гирлянду. Можно сделать так, чтобы она свисала с облака вниз.

Какие ещё есть варианты

Ватой можно также обклеить пластиковые бутылки с гирляндами:

Или воздушные шары:

Как сделать светильник из картона своими руками

Что нужно

  • Плотный картон;
  • линейка;
  • карандаш или маркер;
  • ножницы;
  • золотая краска;
  • кисть;
  • гирлянда;
  • клей‑пистолет.

Как делать

Нарисуйте на картоне большую пятиконечную звезду. Вырежьте фигуру по контуру.

Кадр: @Sunny Lin / YouTube

От каждого угла проведите к центру ножницами линию с помощью линейки. Не прорезайте картон до конца.

Кадр: @Sunny Lin / YouTube

Согните фигуру внутрь по намеченным линиям.

Кадр: @Sunny Lin / YouTube

Переверните звезду и согните грани к центру, как показано на рисунке.

Кадр: @Sunny Lin / YouTube

Точками отметьте углы согнутой фигуры на другом листе картона.

Кадр: @Sunny Lin / YouTube

Затем соедините эти точки прямыми линиями и вырежьте вторую звезду.

Кадр: @Sunny Lin / YouTube

Проделайте в большой звезде много отверстий ножницами по числу почти всех лампочек на гирлянде. Покрасьте фигуру снаружи золотым цветом.

Кадр: @Sunny Lin / YouTube

Вставьте изнутри по одной лампочке в каждое отверстие.

Кадр: @Sunny Lin / YouTube

Приклейте к задней части согнутой звезды вторую, смазывая клеем края фигуры.

Какие ещё есть варианты

Вот как смастерить подобный светильник в виде единорога:

Интересный светильник со звёздами:

Ещё одна необычная картонная лампа:

Из картона можно сделать даже настольную лампу, которая выглядит совсем как обычная:

И красивый фонарь:

Как сделать светильник из банки

Что нужно

  • Стеклянная банка;
  • стеклянные камни (их можно найти, например, в отделах товаров для аквариумов);
  • клей‑пистолет;
  • электрическая свеча или гирлянда.

Как делать

Приклейте к банке один камешек.

Кадр: @5‑Minute Crafts PLAY / YouTube

Продолжайте приклеивать остальные камни рядами по кругу.

Кадр: @5‑Minute Crafts PLAY / YouTube

Таким образом украсьте всю банку.

Кадр: @5‑Minute Crafts PLAY / YouTube

К внутренней стороне крышки приклейте свечу. Если используете гирлянду, поместите её в банку.

Кадр: @5‑Minute Crafts PLAY / YouTube

Какие ещё есть варианты

Вот такой нестандартный стеклянный светильник получится, если приклеить банку с гирляндой на высокое основание:

Как сделать Светильник Луми из Бумаги Своими Руками / Простая и красивая люстра / Sekretmastera

Как сделать светильник Луми из бумаги своими руками. Простая и красивая люстра от Sekretmastera. Популярный светильник луми из стандартных элементов. Игра теней от сборочных элементов и придает светильнику такой оригинальный вид сложной цельной конструкции. Светильник собирается за 10-15 минут. Собери светильник луми сам!
Расчитан на установку ТОЛЬКО энергосберегающей или LED лампы!
Файл заготовок трафарет качаем на странице сайта http://sekret-mastera.ru/?p=14598 там же пошаговая инструкция
Смотрите светильник из веток своими руками https://youtu.be/phT8460LLVI
Смотрите светильник из листьев своими руками https://youtu.be/bcTXQfHnT4Y
Смотрите светильник из бумаги своими руками https://youtu.be/TsxeOAP1GMo
Смотрите все светильники и ночники канала http://goo.gl/6Mc7qi

Много интересного о том как сделать своими руками различные самоделки и поделки смотрите на канале Sekretmastera и на сайте Секрет Мастера.
Смотрите подробности как сделать светильник из бумаги своими руками на странице сайта http://sekret-mastera.ru/?p=14598, на сайте также можно скачать детали шаблоны светильника луми для печати.

● Это видео https://youtu.be/TsxeOAP1GMo
● Subscribe! http://goo.gl/gvFnpD
● YouTube: http://www.youtube.com/user/Sekretmastera ↑↓♥
● Visit our webpage:: http://Sekret-mastera.ru
● Мы в Вконтакте http://vk.com/club28641921

Пожалуйста оставьте ЛАЙК, КОММЕНТАРИЙ, ПОДЕЛИТЕСЬ и ПОДПИШИТЕСЬ!
Please LIKE, COMMENT, SHARE and SUB!
Не забывайте подписываться на канал и ставить Оценки, автор будет безмерно рад и благодарен Вам.
Don’t forget to subscribe to a channel and grading, the author will be very pleased and grateful to You.
Sekret-mastera.ru — это уникальный сайт, который был создан для тех, кто любит что-то делать самостоятельно своими руками. У нас вы можете найти как полезные, так и просто оригинальные самоделки, которые сослужат хорошую службу в украшении интерьера и создания уюта в вашем доме. Сделай сам своими руками незабываемый подарок для самых близких в честь какого-либо праздника, подари вторую жизнь старой вещи, научись делать то, чем никогда раньше не занимался. Вместе с нашим сайтом это стало возможно и доступно каждому, кто проявит интерес.
Во все времена считалось, что человек должен уметь делать вещи своими руками. Секрет мастера покажет как сделать на мастер-классах и поделится собственными разработками, идеями и накопленным опытом.

Видео Как сделать Светильник Луми из Бумаги Своими Руками / Простая и красивая люстра / Sekretmastera канала Sekretmastera

Ссылка на основную публикацию
Статьи c упоминанием слов:

Adblock
detector
