Делаем светящийся логотип с подсветкой

Подсветка логотипа автомобиля (разные методы)

С появлением светодиодов открылось второе дыхание для тюнинга автомобилей. Например, с помощью все тех же светодиодов можно сделать интересную подсветку логотипа автомобиля, которая будет подсвечивать значок ночью вместе с габаритами, либо загораться красным вместе со стоп-сигналом.

Для иномарок есть возможность купить логотип автомобиля с подсветкой уже в готовом варианте.
Цена такого удовольствия в интернет-магазинах начинается от 1500р до 2100р.

Установка готового варианта не вызывает сложностей, все делается предельно просто.

Если сделать подсветку логотипа своими руками, то изделие обойдется Вам почти бесплатно!

Подсвеnка логотипа автомобиля оргстеклом

Потребуется

1. Оргстекло 3-4мм толщиной;
2. Светодиоды (2-3штуки);
3. Напильник, надфиль и Клей.

Порядок действий:

1. Снимаем обшивку крышки багажника (если есть)
2. Видим креплениям логотипа (обычно концы или расплавлены образуя утолщения , или на них одеты стопорные колечки)
3. Снимаем логотип
4. Берем лист бумаги, прикладываем к логотипу и обводим карандашом контуры логотипа. Получаем выкройку-шаблон.
5. Находим кусок оргстекла толщиной 3-4мм.
6. Делаем на нем разметку по шаблону и выпиливаем на точильном станке или вручную напильником (трудно доступные места и углы лучше обрабатывать надфилем)
7. Сверлим отверстия под ножки логотипа
8. Прикладываем оргстекло к логотипу (проверяем что бы оргстекло не выступало за края)
9. Берем 2-3 светодиода.
10. В слое оргстекла делаем углубления под диоды и провода
11. Диоды надо расположить так, что бы заводской логотип закрывал их собой и их не было видно.
12. Использовать нужно сверхяркие диоды и сверх малые (чем меньше тем лучше).
13. Провода нужно использовать самые тонкие.
14. Балластные резисторы также можно паять не на ножки диода, а непосредственно уже в разрыв питающих проводов (для диода некритично, где именно впаян резистор).
15. Вклеиваем в оргстекло диоды с припаянными проводами (провода прокладываем к крепежным штырям логотипа)
16. Может возникнуть необходимость рассверлить в крышке багажника отверстие (что бы в него пролезли провода и ножка крепления) или пожертвовать одной из ножек и пропустить проводку через отверстие предназначенное для нее.
17. Склеиваем логотип и подложку из оргстекла с диодами вместе
18. Устанавливаем логотип на место (из-за подложки наши крепежные штыри стали короче на 3-4 мм поэтому возможны трудности при установке)
19. Мне вообще пришлось оба штыря спилить, на места их основания приклеить две гайки и при монтаже вкручивать в гайки болтики, подобрав их нужной длинны (или укоротив на точиле)
20. Провода от диодов протягиваем к левому, или правому заднему фонарю
21. Белые диоды цепляем на габарит (не забываем про полярность диодов)
22. Если ставили еще и красный, то его цепляем на провода стопа
23. Ну и все логотип светится белым (или каким вы там захотите) , а при нажатии на стоп дополнительно загорается красный.

Проще говоря, технология та же, как в отчете Подсветка кнопок светодиодами.

Подсветка логотипа ЛАДА будет смотреться так:

Подсветка значка ЛАДА для которой потребуется:

1. Светодиод 3мм (4шт);
2. Резисторы 4шт;
3. Оргстекло (4мм).

Выпиливаем оргстекло по контуру эмблемы ЛАДА с запасом 3мм. Просверливаем в нем 2 отверстия для шильдика. Обтачиваем края на 1мм, а оставшиеся 2мм по периметру значка выводим под конус, так чтобы шильдик стал продолжением вставки из оргстекла.
Высверливаем с запасом весь внутренний контур сверлом 1-3мм, и надфилями выводим под конус. Обрабатываем наждачной бумагой №1000.

Сверлим 4 отверстия под светодиоды. Головки диодов делаем матовыми с помощью надфилей (для лучшего рассеивания). Вставляем их в отверстия, и спаиваем с резисторами, подводим питание. Чтобы свет лучше отражался, красим заднюю сторону, которая будет прилегать к кузову белым лаком для ногтей. Заливаем ровным слоем горячего клея, и подключаем к габаритам. Шильдик ЛАДА с подсветкой крепим на 2х-сторонний скотч.

Светящийся логотип своими руками

Светящийся логотип или просто картинку в качестве настенного панно легко соорудить самостоятельно. Эта работа не настолько сложна, как может показаться на первый взгляд. Зато в этом процессе важно выбрать качественные исходные материалы. От качества и внешнего вида фанеры будет зависеть итоговый результат, а потому фанеру берите поплотнее.

Чтобы сделать светящийся логотип своими руками, подготовьте:

кусок фанеры 15 мм;

ножовку или лобзик;

Шаг 1. Определитесь с изображением на панно или логотипом. Выбрав его, распечатайте в желаемом размере. Если навыков в работе с деревом у вас нет, не выбирайте сложные картинки с резными краями, возьмите формы попроще. Логотипы простой формы будут удобнее и при работе со светодиодной полосой. Несмотря на ее гибкость, повторить сложные резные формы лентой будет тяжело и придется искать ей замену.

Шаг 2. Изображение перенесите на фанеру с задней, не лицевой стороны и вырежьте. Не забудьте сделать это правильно. Для некоторых логотипов и картинок это не имеет значения, а некоторые могут быть отображены с зеркальным эффектом, потому перепроверьте все, прежде чем резать.

Шаг 3. Вырезав логотип, тщательно отшлифуйте его края.

Шаг 4. Из МДФ вырежьте одинаковые кубики. Они будут необходимы для того, чтобы приподнять логотип и провести светодиодную ленту. Кубики МДФ приклейте с задней части логотипа, повторяя контур, но немного отступив от края. В центральной задней части приклейте прямоугольный кусок из МДФ.

Шаг 5. По контуру логотипа закрепите светодиодную ленту, припаяйте к ней провода. Чтобы провода не болтались, в нескольких местах капните на них эпоксидной смолой.

Шаг 6. Приклейте ваш логотип ко второму квадратному или прямоугольному куску фанеры. В нем сделайте отверстия дрелью, через которые вы пропустите провода. Не забудьте отшлифовать края вырезанного прямоугольного куска фанеры.

Шаг 7. Сзади шурупами привинтите держатели для крепления светящегося логотипа к стене.

Шаг 8. К проводам подсоедините вилку и переключатель.

Шаг 10. Покройте всю конструкцию лаком. Дайте ему высохнуть.

Шаг 11. Закрепите светящийся логотип на стене и включайте его.

Светящийся логотип авто своими руками

Для того чтоб начать работу, нам нужно снять логотип с машины. Аккуратно отделяем логотип от решетки. Логотип может быть приклеен на двусторонний скотч, и для его снятия нам понадобится автомобильный фен и скальпель, либо канцелярский нож.

Чтобы не сломать логотип, скотч нужно обязательно нагреть, так как логотип на нем держится крепко. После того как отделили логотип от решетки, нам следует его очистить от скотча.

Рис.1 Аккуратно отделяем логотип от решетки

Затем готовим заготовку по оргстеклу. Нам потребуется оргстекло толщеной 4мм. Ложем логотип креплениями вверх и прикладываем оргстекло. Делаем метки, чтобы просверлить отверстия под крепления логотипа. После того как просверлили отверстия, проверьте диаметр отверстий, чтоб логотип сел в посадочное место.

Рис.2 Делаем разметку под отверстия

После того, как все готово, берем двусторонний скотч и проклеиваем логотип к оргстеклу в посадочные отверстия. Тщательно убираем лезвием ненужные части скотча.

Далее нужно вырезать оргстекло по контору эмблемы. Сделать это можно дрелью с мелким сверлом. Вырезать нужно будет аккуратно с обоих сторон. Очень часто будет забиваться сверло, операция будет довольно долгая, так что запаситесь терпением.

После того как вырезали эмблему, нужно точно так же вырезать внутренний контур. Когда все будет обрезано, надфилем зачищаем все неровности.

Рис.3 Обрезаем эмблему по контуру

Затем подготавливаем углубления, куда будем вставлять светодиодную подсветку. Диодную подсветку лучше всего использовать от ноутбука. Снимаем диоды с ленты при помощи фена при температуре 300°C.

Рис.4 Снятие светодиодов с ленты

Далее делаем каемки в оргстекле под светодиоды по всему контуру. Количество диодов устанавливаете по желанию. После чего вставляем диоды на подготовленные посадочные места.

Рис.5 Готовим места под светодиоды

Когда диоды будут на своих местах, нужно будет между ними запаять перемычки. Так как светодиоды имеют полярность, то при помощи мультметра проверяем чтоб не было замыкания.

Проводить цепь между диодов будем с помощью жилок медного провода. Будьте осторожны! – не замкните плюс с минусом диода, иначе он перегорит. Если перегорит один диод цепь будет нарушена.

Рис.6 Паяем перемычки между диодами

После того как вся работа с пайкой будет выполнена, подключите питание к выведенным заранее проводам, что бы проверить питание. Оголенные места, во избежание замыкания необходимо защитить. Сделать это можно любым прозрачным лаком. Проводки фиксируем с помощью термоусадочной трубки.

Рис.7 Готовая конструкция

Теперь осталось приклеить обратно эмблему на двусторонний скотч к решетке, и установить ее обратно на автомобиль, а провода подключить к источнику питания.

Цветной светящийся логотип собственными руками

Хочу поведать о простом и доступном методе изготовления цветного светящегося логотипа. Технология является настолько простой, что сделать собственный логотип сможет любой, кто захочет.

Я стал делать логотип популярнейшей операционной системы под названием Линукс.
Сначала нужно распечатать наш логотип на лазерном цветном принтере. На лазернике печатать можно только на специально предназначенной для этого плёнке.

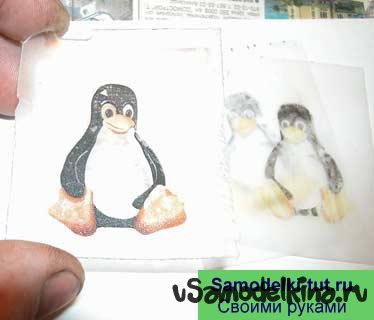

Такие вот получились весьма забавные пингвинчики. Сейчас нужно вырезать несколько картинок.

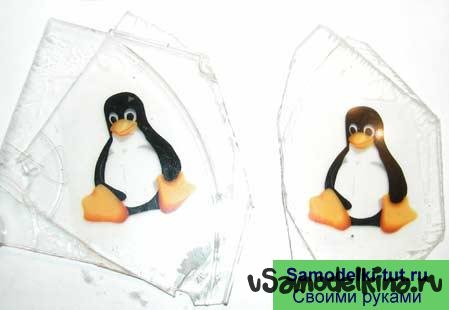

Суть идеи моей весьма проста – заламинировать полученную картинку между двух кусков оргстекла. Я применял тончайшее оргстекло от коробки компакт-диска. Всё весьма просто, и вышло с первого раза. Нужно капнуть две капли силиконового герметика и вытеснить лишний воздух, сжав пальцами. Имеется два нюанса. Чтобы картинка вышла более сочной, нужно тщательно совместить две картинки.

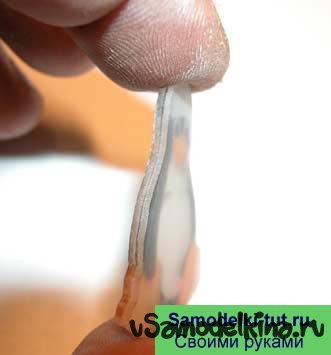

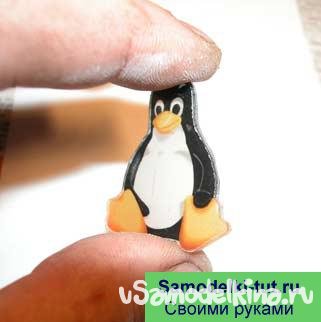

Потом, когда герметик высохнет, следует выпилить полученный логотип по контурам. Не следует пытаться делать это с использованием эпоксидки.. она не может прилипать к органике.

Теперь второй метод. Чтобы его можно было понять, расскажу вкратце, как работают лазерные принтеры, а то многие считают, что буквы на бумагу прожигает тепловой луч… Физика осуществления лазерной печати весьма проста.. в самом принтере лазерный луч прорисовывает нужное изображение на специальном барабане. На данное лазерное изображение затем прилипает порошок. Таким образом, формируется изображение сначала на барабане. Затем, оно накатывается непосредственно на бумагу и фиксируется там с помощью нагрева до двухсот градусов.

Вернёмся, однако, к логотипам. Суть нашего метода основана на обратном процессе, то есть осуществлении теплового воздействия на напечатанную на лазерном принтере картинку. На практике это делается элементарно с помощью обычного утюга.

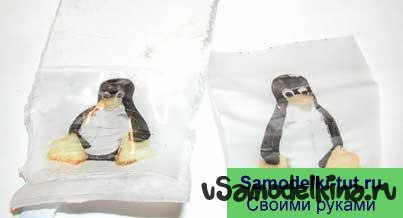

Первый опыт является немного не удачным, я перегрел чуть-чуть картинку и тонкое оргстекло немного сморщилось…

Не следует забывать прокладывать чистый бумажный лист, чтобы к самому утюгу ничего не смогло прилипнуть.

Тут уже получилось значительно лучше. Чтобы получилось максимально сочное изображение, нужно вкатать 3-4 изображения в одно место. Я применяю обычное оргстекло.

После получения самого логотипа нормального качества, нужно покрыть лаком из баллончика, это уберет матовый налёт с поверхности органики, который возникает от нагрева, и поможет защитить изображение. Не следует мазать лак при помощи кисточки. Можно размазать.

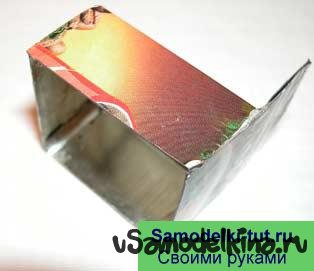

Итак, у нас получилось качественное и стойкое изображение на оргстекле двумя методами и выпилили логотип наш по контуру. Логотип нужно сделать светящимся. Для подсветки нам нужно сделать небольшого размера фару, выдающую белый рассеянный свет нужной яркости. Свет должен быть строго направлен в необходимом направлении, чтобы вокруг не создавалась ненужная подсветка. Для данной цели нам прекрасно подойдут сверхъяркие белые светодиоды, при размере нашего пингвина 4*5 см, нам достаточно четырёх диодов. Данные светодиоды монтируются в специально сделанном для этого корпусе «фары». Корпус можно спаять из тонкой жести от любых консервных банок.

Для светодиодов можно сделать небольшую платку.

Эту платку нужно впаять в корпус самой фары. Нужно поставить рассеиватель света из оргстекла.
Выводим далее провода через имеющуюся защитную трубочку. Подсветка будет готова.

Далее осталось только вклеить выпиленный ранее логотип. Для этого нужно разметить и аккуратно выпилить под него необходимое место.

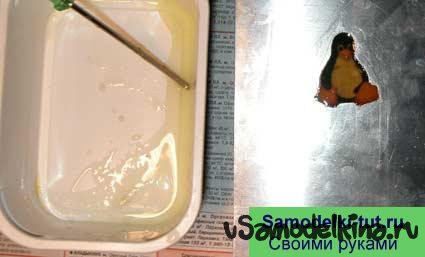

Затем нужно обезжирить все детали и залить эпоксидкой.

При заливке необходимо уделить пристальное внимание пузырькам из воздуха, единственный незамеченный пузырёк может испортить безнадёжно всю работу. Их можно легко удалить зажигалкой и иголкой.

После осуществления полимеризации смолы, нужно зачистить в воде нулёвкой. Данный момент является пригодным не для всех возможных корпусов, не все места можно обработать шкуркой и не все поверхности можно царапать. В нашем случае, лист алюминия необходимо шкурить. Если логотип был выпилен аккуратно, то клей совсем не понадобится, или же минимальном количестве.

Получилось весьма здорово, прекрасно смотрится и светится ярко, рукой не прощупывается совершенно.
