Изготовление сверлильного станка из дерева

Изготовление сверлильного станка из дерева


Сверлильный станок – очень удобная вещь при сверлении вертикальных отверстий. Во-первых, это куда безопаснее ручной дрели, а во-вторых, сверла ломаются не так часто. Стоят такие станки довольно дорого, да и громоздкие они, как правило.

Вы можете сделать сверлильный станок для своих мелких нужд, используя обычную дрель, автор использовал аккумуляторную. Но лично я не ценитель аккумуляторной техники, так что лучше порекомендовал бы применять обычную сетевую дрель, она мощнее, да и заряжать ее не нужно.

Весь станок автор делает из дерева. Хорошо это тем, что такой материал легок и его везде можно найти. Также дерево отлично режется, сверлится и так далее. Вся конструкция состоит из простенькой рамы, на которой крепится дрель, а также направляющей и рычагом, благодаря которому дрель опускается вниз.

Единственная сложность при изготовлении станочка в том, что вам придется индивидуально под форму вашей дрели придумать кронштейн (фиксирующую рамку).

Материалы и инструменты, которые использовал автор:

Список материалов:
— деревянные досточки;
— фанера;
— клей для дерева;
— винты для дерева;
— пружина.

Список инструментов:
— дрель со сверлами ;
— инструмент для резки дерева ( торцовочная пила , ножовка и так далее);
— наждачная бумага (не обязательно).

Процесс изготовления сверлильного станочка:

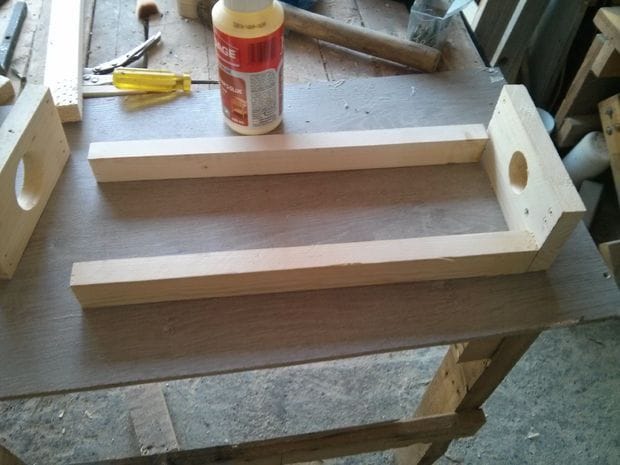

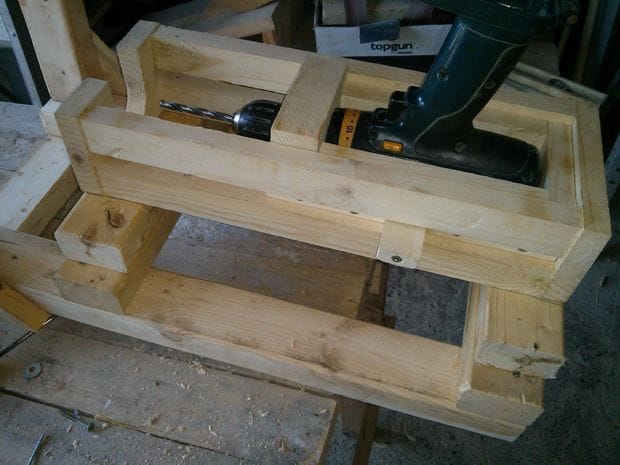

Шаг первый. Фиксатор дрели
Первым делом вам нужно сделать фиксатор для дрели. Делается он очень просто, это прямоугольник, который сбивается из досок. Первым делом возьмите досточку, которая по ширине будет такой, как самая широкая часть вашей дрели. Прибавьте сюда толщину еще двух досточек и отрежьте. Всего вам понадобится две таких доски.

Далее в одной доске просверлите отверстие такого диаметра, чтобы в него заходила носовая часть дрели вместе с патроном. Вы также можете вырезать для этого дела паз. Вторая короткая досточка будет задней стенкой.

Также измерьте длину вашей дрели и отрежьте еще две достоки. Теперь вы сможете собрать корпус. Используем саморезы или винты для дерева и собираем конструкцию. Вот и все, теперь дрель надежно закреплена.

Шаг второй. Крепим направляющие
Чтобы дрель могла двигаться четко вверх/вниз, на удерживающую рамку нужно прикрутить направляющие. Они крепятся вдоль рамки, а представляют собой тоненькие брусочки. Крепим их при помощи саморезов.

Также с двух сторон вам нужно будет закрепить по одному маленькому рычагу, за которые будет цепляться основной рычаг.

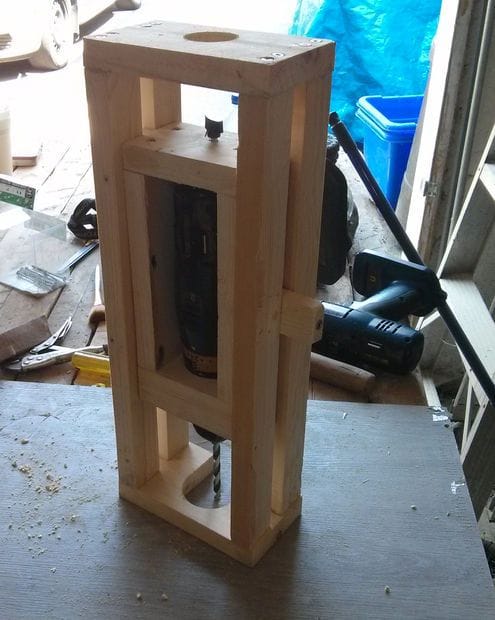

Шаг третий. Собираем направляющую раму
Крепление для дрели, которые мы изготовили ранее, находится в направляюще раме и передвигается по ней. Эта рама также делается четырехугольной. Для нее понадобятся две досточки и четыре бруска. В нижней доске вам нужно рассверлить большое отверстие или сделать паз, чтобы мог выходить патрон дрели. В целом, ничего сложного в этом деле нет, смотрите на фото, как это сделал автор.

Самое главное, чтобы все деревянные детали были хорошо отшлифованы, в местах трения они должны быть гладкими. Это залог того, что конструкция не будет клинить. В итоге установите прямоугольный фиксатор дрели в направляющую и попробуйте, легко ли внутренняя часть передвигается. Установите минимальный зазор между направляющими, но только чтобы конструкция не клинила.

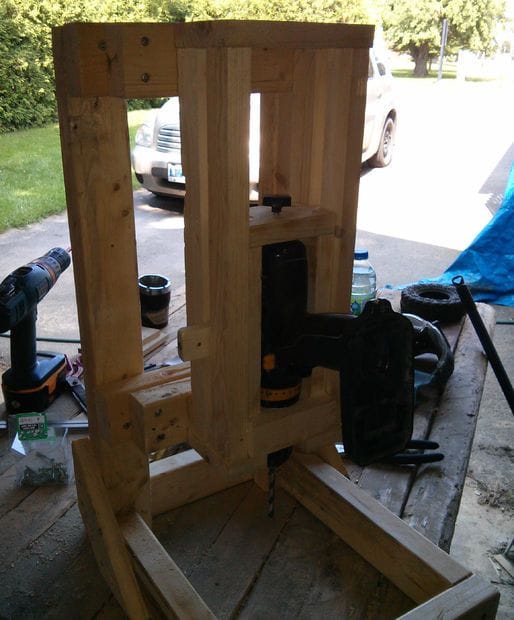

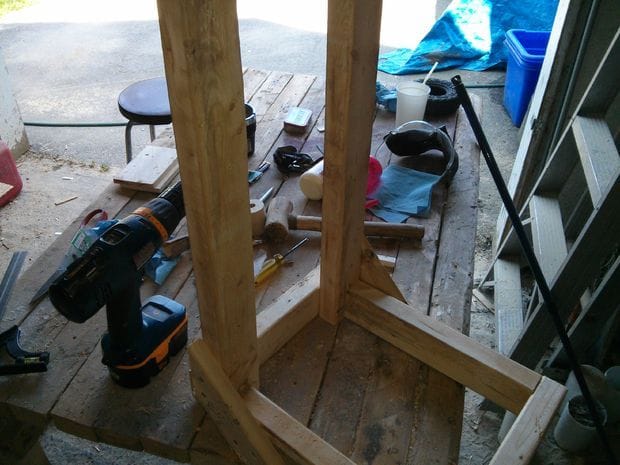

Шаг четвертый. Изготовление рамы

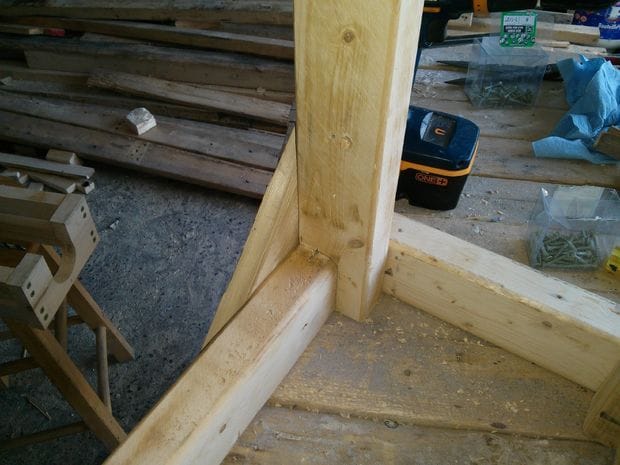

Чтобы сделать раму, вам понадобится деревянный брус. Изготавливаем из него конструкцию, как сделал автор. Собрать все можно на саморезах. Внизу у вас должен получиться прямоугольник, он будет работать в качестве опоры и одновременно он является в качестве рамы для рабочего стола.

Для крепления направляющей рамы нужно закрепить два брусочка в вертикальном положении. Автор укрепил их при помощи двух досточек, прикрученных по бокам саморезами.

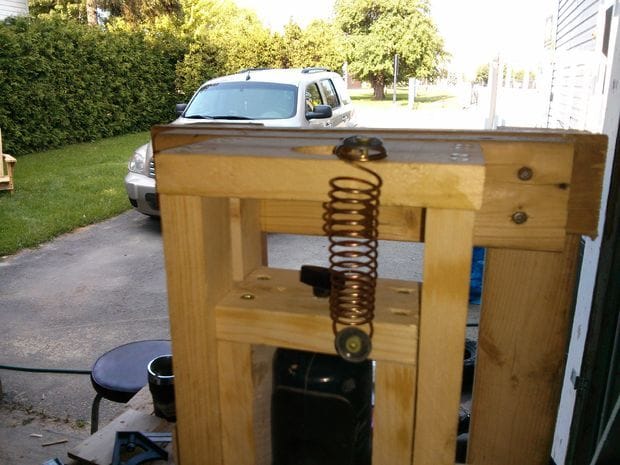

Внутренняя подвижная часть с дрелью подвешивается на пружину. Это делается для того, чтобы дрель возвращалась в исходное положение, когда вы отпускаете рычаг.

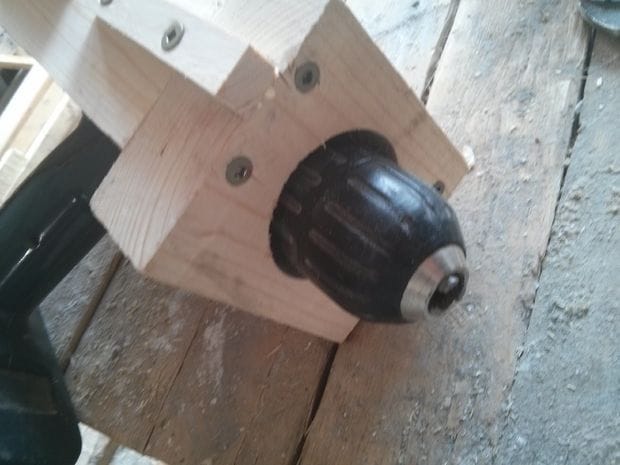

Как можно видеть на фото, дрель автор фиксирует специальным винтом. Затягиваем винт, он прижимает дрель, и она надежно закреплена на своем месте. А при желании можно открутить винт и легко ее вытащить. В завершении проверьте все движущиеся узлы, чтобы не было перекосов и подклиниваний.

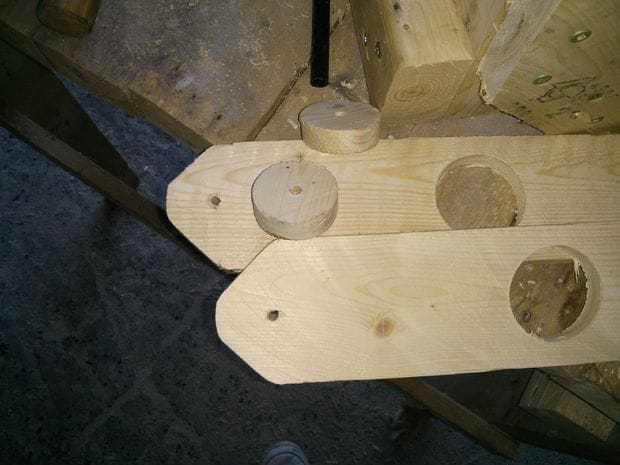

Шаг шестой. Изготавливаем рычаг

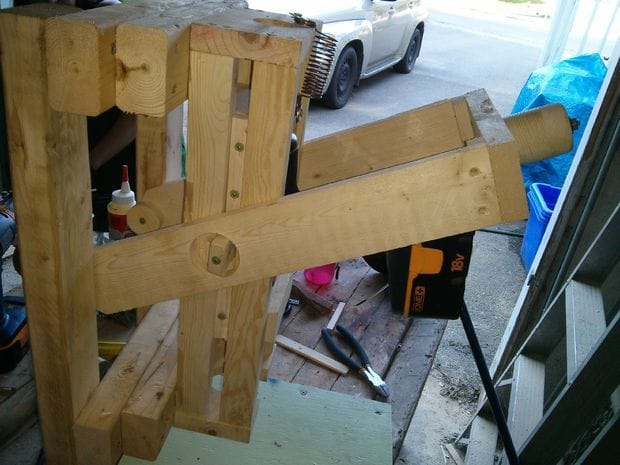

Рычаг используется при управлении станком, он поднимает или опускает дрель. Делается рычаг из досок, его нужно изготовить в виде буквы «П». Вам понадобится всего три доски, две длинных и одна короткая. Короткая находится с лицевой стороны, к ней крепится ручка. В двух других, длинных досках, сверлим отверстия большого диаметра. В эти отверстия должны зайти рычажки, которые прикручены к кронштейну, удерживающему дрель.




После того как сделаете рычаг, закрепите его в двух местах к раме. Рычаг должен двигаться, так что лучше просверлить отверстия в местах крепления и вставить болты с гайками. Когда вы будете поднимать рычаг, будет подниматься и дрель, и наоборот. К коротенькой досточке прикрутите удобную ручку, ее можно тое выточить из дерева.

При сборке конструкции всегда помните о том, что вы должны иметь доступ к аккумулятору, так как вам придется его заряжать. А вот с обычной сетевой дрелью все гораздо проще.

Шаг седьмой. Регулировка станка

Настройте жесткость пружины так, как вам будет удобно. В идеале пружина должна возвращать дрель в верхнюю точку каждый раз, когда вы пользуетесь дрелью.
Также вы должны установить сверло на нужную глубину, чтобы оно не сверлило стол и одновременно доставало до нужного места.


Шаг восьмой. Быстрый выключатель
Для управления дрелью понадобится сделать выключатель, но если вы не думаете навеки закрепить дверь в станке, то разбирать ее не нужно. Чтобы нажимать на кнопку и фиксировать ее в нажатом положении, автор изготовил из дерева специальный «курок». Эта деталь изготавливается в виде буквы «b». Крепим это дело с помощью кусочка проволочки. При поворачивании детали они поворачивается более широкой частью и тянет за проволоку курок.

Конструкция простая, правда, вы не сможете быстро выключить дрель в случае чего. Да это и не страшно, ведь аккумуляторная дрель не особо мощная.

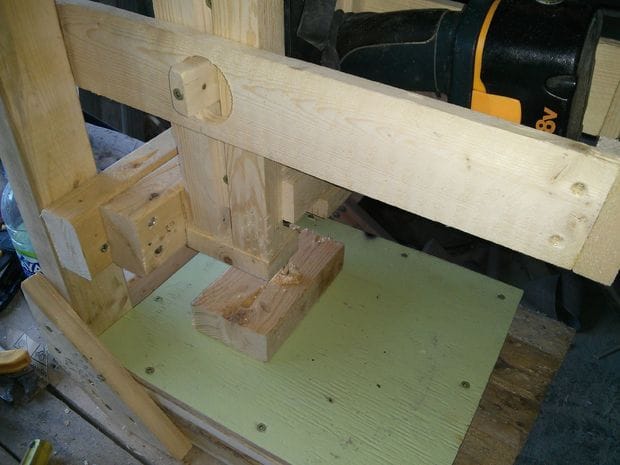

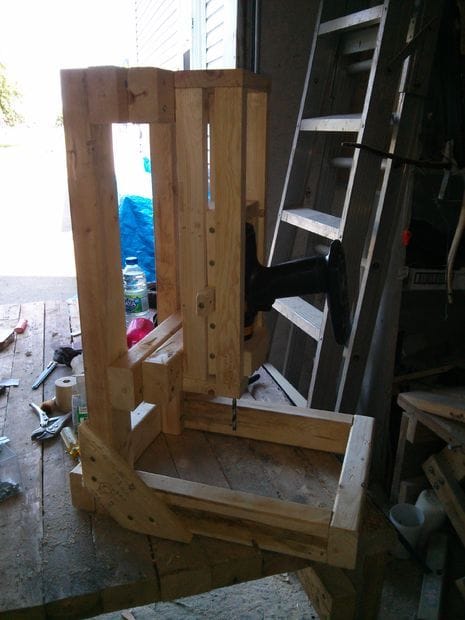

Шаг девятый. Завершающие штрихи

В завершении вам нужно будет изготовить и закрепить рабочий стол. Для этого будет нужен кусок фанеры, ДВП или даже листового металла. Вырезаем нужный кусок и прикручиваем к брусьям с помощью саморезов.

Изготовление сверлильного станка своими руками

Каждый домашний мастер имеет в своем инструментальном арсенале множество различных приспособлений, позволяющих ему воплощать свои творческие задумки в жизнь. Здесь не только привычные всем наборы ключей, отверток, надфилей и напильников. Уважающий себя специалист обязательно обладает станочным оборудованием. Это приспособление для заточки режущего инструмента, небольшой по своим габаритам токарный станок по дереву или металлу, фрезерный станок или циркулярная пила, сварочная установка. Изготовить сверлильный станок своими руками может даже начинающий домашний мастер.

Читать еще:  Технология изготовления круглого кресла в домашних условиях

Почему станок эффективнее дрели

Как правило, в домашних условиях при необходимости сверления отверстий используют ручную или электрическую дрель. Использование этих инструментов оправдано только в том случае, если нет особых требований к точности высверливаемого отверстия.

При попытке высверливания отверстий дрелью сверло может сместиться в сторону, в результате чего получится либо брак, либо изделие невысокого качества. Выполнить глубокое отверстие в строго вертикальном или строго горизонтальном направлении без станка вообще невозможно.

Очень трудно высверлить в каком-либо материале не сквозную дырку, а отверстие на заданную глубину (глухое отверстие) с применением дрели, так как этот инструмент не предусматривает использование в ходе сверления линейки. Сверлильный станок очень легко справится с подобной задачей.

При работе с мягкими материалами, такими как дерево или пластмасса, станок можно использовать для создания фрезерованных отверстий или выемок. Выполнить подобные операции дрелью невозможно.

Основные узлы

Независимо от сложности, обусловленной необходимостью решения тех или иных технических задач, каждый самодельный сверлильный станок содержит в своей конструкции следующие основные узлы:

  • станина;
  • электродвигатель;
  • патрон для сверла;
  • передаточный механизм;
  • органы управления и измерительное оборудование.

Основным конструктивным элементом любого станочного оборудования является станина — массивный конструктивный узел, к которому крепятся все остальные детали. Как правило, в качестве станины используют массивную металлическую или деревянную плиту.

Патрон выполняет функцию держателя сверла, которое будет использовано в ходе сверления отверстий различных диаметров.

Электрический двигатель, получающий питание от бытовой сети, предназначен для создания вращающего момента и передачи его патрону через передаточный механизм.

Передаточный механизм позволяет уменьшать или увеличивать скорость вращения патрона при перестановке имеющегося в нем приводного ремня с одной пары шкивов на другую. Шкив для сверлильного станка можно взять от оборудования промышленного изготовления или сделать самостоятельно.

Органы управления — это кнопки включения/выключения электродвигателя, а также рычаг, посредством которого вращающееся сверло заглубляют внутрь обрабатываемой детали.

Измерительное оборудование представляет собой линейку, которая закреплена на вертикально движущейся части станка. При этом точка отсчета расположена на неподвижной части, а движущаяся совместно со сверлом вниз линейка указывает глубину высверливания глухого отверстия.

Способы изготовления

Оборудование может быть изготовлено из самых разнообразных исходных компонентов. Создаваемый станок может быть не универсальным, а узкопрофильным, например, для сверления отверстий в печатных платах. Исходя из этого этапы изготовления станка могут несколько различаться. Далее на примерах описан ход изготовления различных по конструкции и предназначению устройств в условиях домашней лаборатории.

Мини -сверлилка

Многие радиолюбители либо уже имеют, либо очень желают иметь в своей мастерской аппарат для сверления отверстий в платах. Зачем покупать в магазине дремеля, если можно создать мини-сверлильный станок своими руками? От своих традиционных аналогов настольный станок отличается миниатюрными габаритами, соответственно, все его детали также имеют небольшие размеры. Как правило, вес таких устройств не превышает 5 кг, станина — площадка 300х300 мм, высота около 250 мм.

Для сборки миниатюрного станочного оборудования потребуются такие комплектующие:

  • несущая станина;
  • стабилизирующее рамочное устройство;
  • планка, предназначенная для перемещения рабочей головки;
  • устройство амортизации;
  • планка крепления электрического двигателя;
  • электродвигатель;
  • блок питания электродвигателя;
  • переходные устройства и цанга.

Сборку миниатюрного станка для сверления отверстий в печатных платах нужно выполнять в следующей последовательности:

  1. Монтаж станины. В качестве станины можно использовать площадку из текстолита 300х300 мм, толщина которой составляет 20−50 мм. При необходимости в нижней части станины следует просверлить отверстия и закрепить в них ножки.
  2. Монтаж рамки держателя и планки перемещения. Просверлив отверстия в нужных местах, эти детали следует надежно прикрепить к станине.
  3. Монтаж рамки держателя с амортизатором. Эти детали также закрепляют на плоскости станины.
  4. Установка на рамку держателя рукоятки перемещения сверлильной головки и соединение ее с амортизатором.
  5. Монтаж электрического двигателя.
  6. Крепление к валу электродвигателя цангового устройства или специального миниатюрного патрона для сверл малого диаметра.
  7. Изготовление блока питания и подключение его к электрическому двигателю.
  8. Установка сверла в патрон и проведение тестового сверления.

Самодельный мини — станок для радиолюбителя готов к эксплуатации.

Станок из дрели

Мастерам, которые конструируют и собирают мебель в домашних условиях, невозможно обойтись без специального станкового оборудования. Собрать простенький, но прекрасно справляющийся с возложенными на него функциями сверлильно — присадочный станок своими руками несложно даже в домашней мастерской.

Это можно сделать без покупки каких-либо специфических или дорогостоящих комплектующих. Для создания такого оборудования потребуется ручная или электрическая дрель промышленного изготовления, которую необходимо закрепить на самостоятельно изготовленной станине.

Прежде всего, следует подготовить необходимые инструменты и материалы:

  • электрическая или ручная дрель;
  • лист фанеры толщиной 10−12 мм, размерами 300х500 мм;
  • деревянные бруски;
  • шурупы по дереву или саморезы.

Порядок сборки станка состоит из следующих операций:

  1. Прежде всего, следует создать рабочий чертеж станка с указанием размеров его основных конструктивных элементов.
  2. Из имеющейся в распоряжении древесины вырезать все конструктивные элементы будущего станка.
  3. Создать координатный стол для станка своими руками. Для этого лист фанеры размерами 300х500 мм необходимо разметить продольными и поперечными линиями с шагом 10 мм.
  4. К горизонтально размещенному координатному столу или станине необходимо закрепить тщательно отшлифованный наждачной бумагой деревянный брусок, который будет выполнять роль вертикальной направляющей.
  5. Далее необходимо изготовить каретку из листа фанеры толщиной 10−12 мм, к которой будет крепиться электрическая или ручная дрель. С этой целью на лицевой панели нужно собрать устройство, позволяющее надежно фиксировать дрель, а с обратной стороны листа закрепить изготовленный из брусков квадрат, который будет надеваться на вертикальную направляющую. Внутренние поверхности этого квадрата также тщательно должны быть отшлифованы.
  6. К верхней части направляющей следует закрепить деревянный рычаг перемещения каретки вверх-вниз. К каретке нужно прикрутить штангу, после чего скрепить рычаг и штангу шарнирным соединением.
  7. На завершающем этапе необходимо натереть воском все трущиеся деревянные поверхности.

После подключения вилки электрической дрели к сети переменного тока самодельный станок готов к эксплуатации по назначению.

Вариантов множество. Можно сделать хороший станок из фотоувеличителя. В этом случае старое оборудование уже имеет готовую станину и вертикальную направляющую. Остается только закрепить каретку с электродрелью.

В основе рулевая рейка

Безусловно, оборудование для сверления отверстий на основе электрической дрели — это оригинальное, эффективное и простое решение проблемы. Однако, как поступать в ситуации, когда дрель понадобится в качестве отдельного инструмента, разбирать станок или покупать вторую дрель?

Чтобы не утруждать себя ответом на эти вопросы, можно принять следующее решение — изготовить самодельный сверлильный станок из рулевой рейки автомобиля. Для изготовления этого оборудования необходимо подготовить следующие материалы:

  • рулевая рейка авто, с которой демонтированы узлы гидроусилителя (рейка может быть б/у, однако, она не должна иметь повреждений и сильного износа);
  • стальные профили и уголки необходимого размера (эти размеры зависят от габаритов будущего станка);
  • лист стали толщиной 2−3 мм, который будет выполнять роль станины;
  • стальной прут диаметром 10 мм;
  • асинхронный электродвигатель со шкивом;
  • самодельный шкив из металла для шпинделя;
  • ремень;
  • патрон;
  • подшипники.
Читать еще:  Самостоятельное изготовление «ангельских глаз» как у BMW

В ходе создания станка потребуется сварочное оборудование и токарный станок.

Создавая устройство из рулевой рейки, необходимо строго придерживаться следующего порядка выполнения работ:

  1. Используя сварку, нужно собрать каретку из заготовленных предварительно металлических уголков. В дальнейшем на этой каретке будет установлен шпиндель сверлильного станка и электродвигатель.
  2. В ходе изготовления станины к имеющемуся стальному листу толщиной 2−3 мм необходимо приварить металлические уголки с нижней стороны.
  3. К верхней стороне металлического листа следует приварить профиль в строго вертикальном положении. Профиль будет выполнять роль несущей штанги.
  4. На горизонтально расположенной станине следует просверлить 6 отверстий, к которым нужно приварить гайки с обратной стороны листа. К этим отверстиям будут крепиться либо тиски, либо опорная площадка.
  5. Используя мощные хомуты, к вертикально расположенному профилю необходимо надежно закрепить рулевую рейку так, чтобы в дальнейшем к ней можно было добавить штурвал с правой стороны. Все дело в том, что рулевая рейка имеет иное вращение в сравнении с привычным сверлильным станком.
  6. К корпусу каретки закрепить пиноль со шпинделем, на одном конце которого находится патрон, на другом — шкив. Вал установить на подшипники.
  7. Установить каретку на рулевую рейку и в ходе предварительной проверки убедиться в отсутствии отклонений от строгой вертикали при движении вверх и вниз.
  8. Из прутка диаметром 10 мм нужно изготовить штурвал, который будет выполнять роль одного из органов управления.
  9. К обратной стороне площадки каретки следует закрепить электродвигатель и подключить его к предварительно собранному блоку питания.
  10. На шкив вала патрона и шкив электрического двигателя надеть ремень.

Устройство собственного изготовления, собранное на рулевой рейке легкового автомобиля, готово к пробному пуску.

Необходимый в условиях домашней лаборатории инструмент, каким является станок для сверления отверстий, можно и нужно делать самостоятельно. Это позволит не только сэкономить деньги, но и подтолкнет мастера к созданию оборудования, которое будет максимально полно соответствовать его требованиям к качеству выполняемых работ, а также позволит эффективно воплотить в жизнь все творческие решения.

Создание сверлильного станка своими руками

В хозяйстве у домашнего мастера должен быть набор всех инструментов, а поэтому [сверлильный станок своими руками] это тот агрегат, который поможет ему еще больше расширить свои функциональные возможности.

Многие для сверления различных отверстий в быту могут удовлетвориться обычной дрелью, однако, возможности и задачи даже самого простого сверлильного оборудования более глобальные.

Настольный станок для сверления помимо рассверливания, зенкеровки и развертывания, может еще и фрезеровать (есть фрезерный узел), а также шлифовать различные поверхности, а также выполнять ряд других задач.

Особенно актуально такое оборудование для радиолюбителей, которые при помощи него могут решать ряд своих узконаправленных задач.

Такой агрегат для домашней мастерской можно купить в любом специализированном магазине, однако стоит он немало, и не каждый мастер найдет лишние деньги на приобретение профессионального сверлильного станка, который представлен на фото ниже.

Между тем, при желании собрать самодельный сверлильный станок для сверления дерева и по металлу можно своими руками из обычной дрели.

На изготовление станка, конечно, придется потратить личное время, однако результат того стоит.

Настольный самодельный сверлильный станок в мини варианте для дерева и и по металлу, при наличии всех необходимых материалов, сможет сделать каждый домашний мастер.

Основное предназначение

Сверление самых разных отверстий в быту осуществляется, как правило, при помощи ручной дрели, которая есть в домашней мастерской у каждого мастеровитого хозяина.

Между тем, даже дома не всегда можно добиться необходимого результата за счет использования обыкновенной дрели.

В этом случае встает вопрос сделать мини вертикально-горизонтальный сверлильный станок для дерева и металла своими руками.

Такой универсальный агрегат просто необходим тем, кто занимается радиоэлектроникой для сверления небольших отверстий печатных плат, чего нельзя сделать при помощи ручной дрели.

Кроме этого, самодельный сверлильный станок не помешает и при необходимости выполнить сверление сквозных и глухих отверстий в различного типа материалах.

При помощи него очень просто выполнить рассверливание и зенкеровку, а также при необходимости нарезать резьбу.

Если дополнительно установить на него фрезерный узел, то возможности агрегата еще больше расширятся.

Фрезерный узел даст возможность выполнять самые разные несложные операции по вертикально-горизонтальной фрезеровке самых разных материалов.

Присадочный мини сверлильный агрегат для сверления печатных плат можно сделать из самой обыкновенной дрели, однако для решения более сложных задач потребуется более сложное в конструктивном плане устройство, тот же фрезерный узел.

Любой профессиональный агрегат для сверления состоит из нескольких обязательных элементов, к которым можно отнести такие, как сверло, зенкер, метчик, а также развертку.

Присадочный мини станок, собранный своими руками, также должен содержать все эти составляющие.

Если сверлильный станок своими руками будет собран по всем правилам, то домашний мастер сможет с легкостью, используя фрезерный узел, помимо сверления печатных плат, вырезать и расточить отверстие с необходимым диаметром, точно его притереть, а также выполнить ряд других специфических задач.

Перед тем, как приступить к сборке агрегата, рекомендуется тщательно изучить существующие типы сверлильных станков и понять основной принцип его работы.

На видео, которое размещено выше представлен самодельный агрегат для сверления в работе, который можно использовать и для сверления печатных плат.

Виды и типы

В настоящее время на промышленных предприятиях и в быту используется огромное количество самых разных модификаций сверлильного оборудования.

Многие из них предназначены для решения исключительно профессиональных задач, и для домашнего использования просто не подходят по разным причинам.

На фото, которое размещено ниже, можно увидеть промышленный сверлильный станок.

Сегодня можно встретить шпиндельные станки, полуавтоматы, вертикально-сверлильные, а также многие другие типы агрегатов.

Для использования в бытовых целях подойдет присадочный мини агрегат, способный решать несложные задачи.

К примеру, если станок необходим преимущественно для сверления печатных плат, то собрать его можно из самой обычной дрели.

Как и любое другое оборудование, сверлильные промышленные агрегаты имеют свои специальные обозначения и маркировку, по которой можно определить их тип и основное предназначение.

Наиболее популярными устройствами, которые встречаются чаще всего, являются шпиндельные устройства, а также агрегаты для радиального и горизонтального сверления.

Очень популярен координатный агрегат, предназначенный для растачивания заготовок.

Все сверлильное оборудование можно смело отнести к универсальному типу. Для домашней мастерской сделать собственноручно присадочный мини агрегат универсального типа не составит большого труда.

При желании самодельный координатный агрегат можно максимально автоматизировать и дополнить различными приспособлениями, что только добавит ему общей функциональности.

В зависимости от функционального назначения каждый сверлильный станок, в том числе и координатный, состоит из определенного количества элементов.

Любой агрегат данного типа, в том числе и самодельный, в обязательном порядке состоит из станины, рулевой рейки, а также двигателя. На фото, размещенном ниже, представлен самодельный присадочный мини сверлильный агрегат.

Конструкционные особенности

Сверлильный станок относится к типу промышленного оборудования, предназначенного для решения узконаправленных задач.

В его состав обязательно должны входить передаточный механизм, управляющие и рабочие органы, а также достаточно мощный электродвигатель.

Каждый, входящий в состав данного оборудования механизм, имеет свое предназначение, что и определяет его функциональные задачи.

Так, передаточный механизм предназначен, главным образом, для передачи необходимого движения рабочим органам, непосредственно от установленного двигателя.

Читать еще:  Барный стул: две, доступных для самостоятельного изготовления, конструкции

В данном случае рабочим органом является сверло, которое крепится к патрону, а тот в свою очередь связан со шпинделем и вращающимся валом.

В станке данного типа вращение от двигателя к рабочим органам передается посредствам ременной передачи. Для того чтобы сверло находилось в заданном положении, используется реечная передача, связанная со специальной рукояткой.

Обязательно такой станок, даже если он собран из дрели, должен иметь в доступном месте кнопки, отвечающие за его включение, а также выключение.

Станки данного типа имеют достаточно простое устройство, притом, что могут выполнять огромное количество самых разных функций и решать множество узконаправленных задач.

Собирая такой станок своими руками, для более высокой точности выполнения работ непосредственно на его движущейся части рекомендуется расположить специальную шкалу.

Она поможет контролировать глубину глухих отверстий. Также лучше всего сделать такой станок, на котором можно будет менять скорость вращения патрона в зависимости от выполняемых задач.

Рабочий стол следует делать исключительно из сплошной металлической плиты, жестко закрепленной на основании.

На видео, которое размещено ниже показан самодельный сверлильный агрегат, при помощи которого можно осуществлять сверление печатных плат и не только.

Принцип работы

Собранный по всем правилам сверлильный станок сможет успешно сверлить отверстия самого разного диаметра, в том числе и микро с большой точностью, что особенно актуально для печатных плат.

Несмотря на кажущуюся простоту, работать на нем нужно с соблюдением общепринятых правил.

Так, непосредственно перед тем, как приступить к работе, необходимо проверить наличие питания в сети, целостность всего оборудования, а также очистить рабочий стол от всего лишнего.

На самом столе обязательно должны находиться тиски, при помощи которых можно будет удобно фиксировать заготовку.

Перед началом работ на детали необходимо разметить будущее отверстие в соответствии с чертежом, после чего установить ее в тиски на стол и прочно зажать.

Далее в патрон фиксируется сверло и делается пробный запуск. Самодельные тиски для сверлильного станка, которые используются при работе, должны иметь определенные размеры, в том числе и для того, чтобы работать с микро отверстиями.

При контрольном запуске станка необходимо проверить вращение сверла и убедиться в том, что оно вращается без описывания окружности.

Далее необходимо при помощи рукоятки подачи опустить сверло и проверить, чтобы тиски с заготовкой совпали со сверлом в необходимом месте.

Особенно это актуально при сверлении микро отверстий. В момент сверления на рукоятку следует воздействовать плавными движениями, при этом сверло необходимо периодически охлаждать.

Сверление микро отверстий следует производить с особой точностью, для чего использовать координатные указатели.

По завершению работ сверлильный станок следует выключить, разжать тиски и достать готовую заготовку. На видео выше показан принцип работы на станке.

Как собрать?

Наиболее простой вариант собрать присадочный сверлильный станок без рулевой рейки — это использовать обыкновенную дрель.

В этом случае необходимо стол сделать массивным для того, чтобы минимизировать вибрацию станка при работе. Стойку под дрель можно сделать как из ДСП, так и из металлических уголков.

Для начала необходимо стойку и стол соединить между собой под прямым углом, при этом дрель следует закрепить при помощи хомутов. Следует также предусмотреть движущий механизм.

Непосредственно на стол необходимо прикрепить тиски, кроме этого, кнопка включения и выключения должна находиться на видном месте. На видео ниже можно увидеть изготовление станка из дрели без рулевой рейки.

Собрать более сложный и функциональный станок с рулевой рейкой для сверления можно из двигателя от стиральной машины. Данное устройство позволит, в том числе, сверить и микро отверстия с большой точностью.

В этом случае рабочий стол должен быть еще более массивным, так как вибрация при работе будет достаточно сильная.

Особое внимание следует уделить подвижной части агрегата, и для этих целей лучше использовать уже готовые чертежи. Двигатель с патроном рекомендуется соединить при помощи ременной передачи.

Если все действия выполнить правильно, то такой станок сможет просверливать с большой точностью даже микро отверстия.

На видео ниже показан самодельный станок, работающий от двигателя стиральной машинки, который очень пригодится в вашей мастерской.

Делаем сверлильный станок из дрели своими руками

Сделать отверстие точно под углом 90 градусов обычной дрелью дело не простое. Самодельный сверлильный станок не просто облегчит эту задачу, но и даже расширит функционал дрели. Давайте посмотрим как можно собрать качественный сверлильный станок.

Вот, что у нас должно получится в итоге:

По ходу написания я буду давать размеры, если, что то не указал, то это можно понять интуитивно =) Начнем.

Нам понадобятся четыре бруса следующих размеров: 2 шт — 600х40х30 мм и 2 шт 600х20х20 мм.

Эти брусья надо попарно (толстый с тонки) скрепить друг с другом пятью саморезами каждую пару. При желании можно усилить конструкцию клеем.

Двумя досками 80х40х20 мм скрепляем полученные детали между собой с двух краев. На каждую сторону используем 4-ре самореза. Это будет наша направляющая рама.

Теперь с обратной стороны приклеим заглушеку размерами 40х40х30 мм, заглушка нужна только снизу.

Нам понадобятся четыре мебельные направляющие. Я их аккуратно порезал болгаркой, что бы длина в сложенном состоянии была 150 мм.

Отрежем от фанеры три куска следующих размеров: 2 шт 155х55х12 мм и 1 шт 155х140х12 мм. К широкой прикрутим две направляющие. Совсем забыл, у направляющих, плоскогубцами немного нужно загнуть края, что бы они не разбирались.

На две другие детали так же нужно прикрутить по одной направляющей.

Соединим все три детали вместе, прикрутив узкие углом к широкой.

И вторую. Каждую сажаем на три самореза, можно и клея для пущей прочности.

А теперь прикрутим полученную деталь к нашей деревянной направляющей. Та часть деревянной направляющей, которая с заглушкой, остается снизу

Крепим направляющие по бокам.

И все тоже самое сверху.

Делаем пъедестал, на котором будет гордо восседать наш станок. Нам понадобятся две детали: 240х260х12 и 240х50х12. У первой детали на гирине 240 делает два отверстия с отступом 30 мм от обоих краев, у второй те же отверстия с тем же отступом. Лучше будет сначала наложить детали друг на друга, а затем сделать отверстия, так как они должны полностью совпадать.

В широкую деталь надо вбить две специальные гайки для дерева, или же просто обычные гайки заливаем эпоксидной смолой в заранее проделанных широких отверстиях.

Узкую же деталь прикручиваем на шесть саморезов к нашей деревянной направляющей, можем для прочности добавить клея, так как именно этот стык будет удерживать всю конструкцию. Само собой нужно будет сцентрировать деталь с направляющей.

Ну и всю эту конструкцию прикручиваем шурупами к ранее заготовленной платформе.

Сверление мы будем производить не на самой платформе, а на подвижной столешнице. Приступим к изготовлению. Нам понадобятся детали с размерами: 260х260х12 мм, 260х60х12 мм, и еще одна деталь 60х60х12 мм, которую мы распилим по диагонали и получим два треугольника.

Прикрутим широкую деталь к узкой, так как столешница будет использоваться возможно и для тяжелых заготовок. то саморезы не жалеем, и усиливаем клеем.

Ссылка на основную публикацию
Статьи c упоминанием слов:
Adblock
detector
