Простой и полезный инструмент из паяльника

Паяльник своими руками в домашних условиях разными способами

Назначение паяльника известно даже людям, далёким от электрики. Говорить о тех, кто в этой сфере работает и вовсе не приходится – для них это просто незаменимый помощник. И рынок, с учётом этого, предоставляет огромное количество приборов, отличающихся по множеству параметров. Но не во всех случаях тратиться целесообразно, ведь можно сделать полноценный паяльник своими руками, не обладая какими-то специфическими знаниями.

Самодельный паяльник

Покупать паяльник имеет смысл, если работать им приходиться постоянно, или как минимум довольно часто. Но если это инструмент, который бо́льшую часть времени пылится на полке, то тратиться особого смысла нет. Тем более что вполне можно самостоятельно сделать полноценный аппарат необходимой мощности, учитывая вероятные потребности.

Безусловно, для того, чтобы знать, как сделать паяльник своими руками, нужно понимать его устройство и принцип работы. Ведь несмотря на внешнюю простоту, есть некоторые нюансы, которые предпочтительнее знать прежде, чем приступать к работе.

Строение и принцип работы

Паяльники имеют крайне простое устройство: медный стержень, взаимодействующий с нагревательным элементом, помещены в своего рода трубку, выполняющую роль корпуса. К нагревателю подсоединяется термостойкий питающий провод. И всю конструкцию завершает ручка из материала с малой теплопроводностью.

Под действием электрического тока нагревательный элемент (к примеру, нихромовая спираль) передаёт тепловую энергию на медный стержень, называемый жалом. Жало, имея высокую теплопроводность, нагревается, что позволяет производить пайку.

Зная, как устроен паяльник, вполне можно сделать его своими руками. Причём реализовать эту идею разными способами, учитывая потребности в отдельно взятой ситуации.

Паяльник на 220 вольт на резисторе

Вариант с напряжением 220 В, в первую очередь, хорош тем, что не требует поиска блока питания. При этом в зависимости от конкретных нужд его мощность можно сделать разной, что позволяет создать электропаяльник своими руками как для пайки мелкой техники, так и молотковый для запайки баков, кастрюль и прочей металлической утвари.

Для начала нужно приготовить части, которые потребуются в процессе изготовления паяльника:

• Прут из красной меди, так как она имеет отличную теплопроводность. Причём толщина прута выбирается исходя из расчёта мощности изделия.
• Резистор, расчёт которого также производится на основании необходимой мощности конечного продукта.
• Силикатный клей.
• Асбестовая нить.
• Провода, часть из которых должна быть термостойкими.
• Металлическая трубка.
• Ручка или её подобие из материала, плохо проводящего тепло.

В зависимости от того, какие работы рассчитано выполнять в будущем сделанным паяльником, нужно выбирать его мощность. А уже исходя из этих данных необходимо проводить расчёты.

Здесь стоит вспомнить школьный курс физики, а в частности формулу мощности и закон Ома. Для упрощения расчёта предполагается взять за пример резистор на 100 Ом. Учитывая, что ток будет 2,2 А, при использовании подобного резистора паяльник станет потреблять 484 ватта, а это, конечно, чересчур много. Следовательно, необходимо напряжение снизить. Поможет в этом гасящее сопротивление на 300 Ом и конденсатор 10 мкФ до 300 В. Таким образом получится в четыре раза снизить ток, т. е. примерно до 0,5 ампера, что позволит получить напряжение на резисторе в 55 В.

Когда необходимые расчёты выполнены, можно перейти непосредственно к решению вопроса как сделать паяльник в домашних условиях, т. е. к его механической сборке.

Здесь главное правильно расположить жало в резисторе. Для того чтобы надёжно его зафиксировать и уменьшить зазор между медным прутом и резистором, следует залить его силикатным клеем. Это также поможет защитить деталь от вероятности появления в процессе работы трещин.

Для усиления изоляции в местах соединения проводов и нагревательного элемента лучше дополнительно намотать асбестовую нить. Нелишним будет использование для этих целей дополнительно и керамической втулки. Всё это сделает самодельный паяльник более безопасным и надёжным.

Теперь остаётся полученную конструкцию поместить в подходящую железную трубку, на которую насаживается ручка из дерева или текстолита. В отверстие ручки пропускается провод как в классическом паяльнике для подключения к сети питания.

Маломощный минипаяльник из ручки

Довольно часто использование мощных моделей неудобно и нецелесообразно. Особенное это касается работ, проводимых при ремонте мелкой бытовой техники, пайки smd и других чувствительных к высоким температурам элементов. В таких случаях очень кстати пригодится низковольтный, небольшой, лёгкий и удобный паяльник с тонким жалом. И здесь нелишним будет знать, как сделать мини паяльник своими руками, ведь предполагаемые затраты в таком случае будут куда меньше, нежели в случае покупки заводской модели.

Как обычно, всё начинается с подготовки деталей и частей, который потребуются в процессе работы.

• Медная проволока диаметром около 1 миллиметра.
• Ненужная шариковая ручка, исполняющая роль корпуса.
• Небольшой кусок текстолита размерами 30 на 10 миллиметров.
• Немного стальной проволоки диаметром 0,8 миллиметра.
• Так как паяльник из резистора, то используется резистор на 5–10 Ом.

Первым делом подготавливается сам резистор. Для этого необходимо очистить его от краски. Сделать это можно по-разному: просто соскрести её ножом, подключить питание и дать прогреться, после чего снять краску или стереть её растворителем. После этого удаляется одна из ножек, а в этом месте аккуратно высверливается отверстие сверлом в 1 мм, как раз чтобы вошла подготовленная медная проволока. При этом особое внимание стоит обращать на то, чтобы она не касалась корпуса резистора. Поэтому стоит отверстие обработать чуть большим сверлом – раззенковать.

На обрабатываемой стороне резистора, на самой чашечке, делается небольшой пропил, куда впоследствии должна лечь петля токовода. Его же делают из стальной проволоки, изогнув таким образом, чтобы получилась петля, которая и будет ложиться в выпиленную канавку-пропил.

Теперь берётся кусочек текстолита, которые выпиливается таким образом, чтобы один его конец хорошо входил в корпус шариковой ручки. Здесь же с двух сторон напаиваются контакты, к которым впоследствии будут подсоединены питающие провода. Другая сторона текстолитовой пластины делается чуть шире, чтобы не входить в корпус ручки. Здесь также напаиваются контакты, к которым будут подсоединяться токоведущие части от резистора. Внешне полученная заготовка напоминает своеобразную букву «Т» примерно как на рисунке:

Теперь все детали нужно собрать. Проволока с петлёй размещается в соответствующий паз на транзисторе, её концы припаиваются к контактам на текстолитовой пластинке.

В отверстие транзистора вставляют медное жало. При этом нелишним будет сделать защиту из слюды или подобного материала, чтобы в процессе нагрева жала, не повредился сам резистор.

В корпус от шариковой ручки пропускают провода, которые припаивают к контактам с тонкой стороны текстолитовой пластинки – это будет питание. Саму же пластинку после этого также располагают в корпусе ручки.

Когда основа паяльника из резистора своими руками собрана, стоит подумать о питании. Для этого подойдёт блок питания напряжением до 15 вольт. Хотя лучше всего использовать 9–12 В – это оптимальное для работы подобного прибора напряжение.

Как можно заметить, имея минимальное количество материалов, которые без труда найдутся практически в каждом доме, можно сделать отличный и безопасный самодельный паяльник на 12 вольт, не обладая высокими познаниями в электрике и электронике.

Автономный прибор на аккумуляторе

Кому часто приходиться работать «в поле» знают, что наличие розетки, куда можно подключить стационарный паяльник, далеко не всегда имеет место. Следовательно, нелишним будет иметь в запасе автономный его налог. Конечно, производить пайку, требующую мощной модели, не получится, но большинство работ всё же выполнить такой микропаяльник способен. Поэтому вполне целесообразно сделать аккумуляторный паяльник своими руками, чтобы упростить работу в ряде случаев.

Почти все детали, входящие в состав беспроводной модели паяльника, найдутся почти в каждом доме. Поэтому перед началом работы нужно подготовить:

• Аккумулятор на 12–14 В или батарейки. Подойдёт от старого электроинструмента или от ноутбука.
• Медная проволока диаметром 2 мм и длиной около 6 см.
• Разного диаметра (1, 3, 8 мм) термостойкие трубки. Можно взять из старой электротехники.
• Проволока из нихрома диаметром около 0,3 мм. Подойдёт от сломанного фена.
• Телескопическая антенна от радиоприёмника.
• Кусочек толстой медной проволоки для жала диаметром 3,8 мм.
• Провода для подключений.
• Трубка из материала с низкой теплопроводностью для корпуса.

Когда всё готово, можно приступать непосредственно к сборке паяльника. И для начала нужно сделать нагревающий элемент: нихромовую нить необходимо намотать на подготовленную медную проволоку диаметром 2 мм в виде спирали. При этом длину придётся определять опытным путём. Так, нагрев спирали должен достигать температуры от 300 до 450 градусов Цельсия.

Теперь на эту же проволоку нужно надеть кусочек термостойкой трубки и уже на неё намотать отмеренную нихромовую нить. На её концы одеваются трубки меньшего размера, после чего на всю получившуюся конструкцию надевают трубку самого большого диаметра. Теперь медную проволоку, находящуюся внутри, можно аккуратно вынуть.

Полученный нагревательный элемент остаётся поместить в отрезанный подходящего размера кусочек антенны. Сюда же вставляется жало и закрепляется с помощью самореза.

В общем-то, вся основа уже готова. Остаётся лишь припаять к спирали провода для питания и поместить всё в корпус.

Для того чтобы предотвратить возгорание, между трубкой с нагревающим элементом и корпусом необходимо вставить кусочек какого-либо негорючего материала.

В итоге получился дешёвый, надёжный и удобный инструмент из подручных средств для пайки в полевых условиях.

11 полезных инструментов для пайки и ремонта электроники

Всем привет! Сегодня я решил побаловать вас свежей подборкой крутых инструментов пайки и обслуживания электроники. Эта статья будет полезная мастерам-электронщикам, а также радиолюбителям. Мы рассмотрим мощную паяльную станцию, бюджетные мультиметры и наборы инструментов. Ну и плюс такие интересные вещички, как воздуходувки, коврики и стенды для пайки.

☝ На абсолютно все товары сейчас действуют очень хорошие скидки, так что погнали!

Паяльный набор ST 936

Отличная штуковина, обеспечивающая высокое качество пайки. Подойдет и новичкам, и опытным мастерам. Паяльник оснащен цифровым дисплеем. Температура регулируется в пределах 180—480 °C с шагом 5 градусов. Жало разогревается всего за 8 секунд. Мощность паяльника — 60 Вт.

Что мне особенно нравится — очень хорошая комплектация. В набор входят 5 сменных паяльных наконечников разной формы, 6 отверток, припой, подставка с губкой и 8 удобных инструментов, включая два антистатических пинцета. С помощью вакуумного отсоса можно удалять с платы лишний припой. В некоторых комплектациях есть мультиметр.

Для хранения и переноса всего перечисленного используется вместительная и компактная сумка. Очень удобный и практичный набор за небольшие деньги — рекомендую 👍

✨ Сейчас можно забрать со скидкой — 29%

Инструмент для очистки пыли Hilda

Удобная и мощная воздуходувка Hilda, с помощью которой можно очистить от были бытовую и электронную технику. Также удобно проводить генеральную чистку компьютеру и ноутбуку. Основное предназначение — очистка системных компьютерных блоков. Использовать ее можно как для приведения в порядок самой разной аппаратуры, так и для уборки небольших помещений.

Мощность — 600 Вт. Девайс работает в двух режимах — как воздуходувка и пылесос. Комплектуется мешком для пыли и мусора.

Управление очень удобное, шнур достаточно длинный. Шум при работе сравним с не самым мощным современным пылесосом. В целом весьма полезная вещь.

✨ Забираем с хорошей скидкой — 48%

Паяльный коврик из силикона

Чтобы сделать процесс пайки более удобным, можно использовать специальные силиконовые коврики. Для заказа доступны три варианта с разными размерами — от 327 на 206 мм до 440 на 310 мм. Коврики гибкие, их можно сворачивать в трубочку. Поверхность термостойкая, легко выдерживает прикосновение горячего жала.

Что особенно удобно — в ковриках сделаны специальные отделения для различного используемого при пайке и ремонте инструмента и принадлежностей: пинцетов, насадок, отверток, припоя, микросхем и пр. По периметру расположены отверстия для вертикальной установки не помещающихся в эти отсеки длинных пинцетов или отверток.

Я советую выбирать самый навороченный коврик большего размера — YH-3. Он более удобен за счет особой конфигурации центральной части. Здесь есть дополнительный ячейки для всякой мелочевки и специальные вырезы, в которых можно располагать небольшие платы. Для хранения стальных деталей используются намагниченные отсеки.

👍 Супер скидка на эту модель — 63%

Мультиметр ANENG AN8009

Очень приличный бюджетный девайс с серьезными возможностями. Тестер очень компактный и легкий, его удобно переносить в прилагаемой сумке. Комплектация включает 8 пар разных насадок (щупы, крокодилы), датчик температуры и инструкцию.

Помимо напряжения, тока и сопротивления, мультиметр измеряет емкость, частоту и температуру. Есть возможность проверки диодов и транзисторов. Что особенно нравится в этом гаджете — функция бесконтактного обнаружения сетей переменного тока. С этим приборчиком вы точно не просверлите проводку в стене.

Есть два режима измерений — автоматический и ручной. Автоматика работает хорошо, тестер моментально определяет нужный диапазон и показывает точное значение параметра. Работает от двух батареек, которые в комплект не включены. Это — единственный очень условный «недостаток», все остальное — на высоком уровне.

✨ Забираем за полцены

Паяльная станция NEWACALOX 8786D

Очень хорошая двухканальная паяльная станция за небольшие деньги. Обеспечивает высокий уровень профессиональной пайки. Кратко опишем основные параметры:

• мощность термофена — 700 Вт;
• температура горячего воздуха — 100—480 °C;
• мощность воздушного потока — 120 л/мин;
• мощность паяльника — 60 Вт;
• температура жала — 200—480 °C.

Радует широкая комплектация станции. Есть 3 насадки на фен — 5, 8 и 12 мм и 5 разных жал на паяльник. В комплект входят вакуумный отсос, припой, два пинцета и что особенно важно — запасные нагревательные элементы для паяльника и термофена.

Со станцией очень удобно работать, она обеспечивает как индивидуальную, так и групповую пайку всех типов современных радиоэлементов и микросхем. Температура паяния регулируется с высокой точностью. Можно установить на фене 100 °C для вспомогательного прогрева платы.

В целом — отличная бюджетная станция с профессиональными возможностями и хорошей комплектацией.

👍 Рекомендую всем, кто занимается ремонтом сотовых телефонов, ноутбуков и другого электронного оборудования.

Качественные плоскогубцы для проводов

Вот этот инструмент особенно всем советую. Очень удобные плоскогубцы с множеством функций. Сделаны из качественной легированной стали с добавками хрома и молибдена. Резиновые ручки обеспечивают изоляцию и хороший контакт без проскальзывания. Но самое главное — это широкий функционал.

Плоскогубцами удобно захватывать и накручивать проволоку, зачищать провода диаметром 0,75—1,5 мм и 2,5 мм, снимать изоляцию с кабелей, откусывать жилы и пр. Эта универсальная вещица заменит вам кусачки, инструменты для зачистки и обжима. Плоскогубцами можно обжимать клеммы, соединители, втулки и пр.

С помощью специальных вырезов удобно крутить гайки и болты. Насечки позволяют откручивать арматуру произвольной формы. Замок-фиксатор предохраняет плоскогубцы от случайного раскрытия. При всем этом инструмент довольно легкий — всего 190 г.

👍 Забираем с хорошей скидкой — 47% и быстрой доставкой из России 🇷🇺

Добротная паяльная паста

Для пайки BGA микросхем удобно использовать специальную пасту, содержащую припой вместе с флюсом. Вот эта паста поставляется в тюбиках по 10 см3. Довольно удобная упаковка, в тюбике. Пасту легко нанести на плату. Делать это нужно аккуратно, слишком много наносить не следует.

Припой состоит из 63% олова и 37% свинца. Плавится при 183 °C. Если паять термофеном без подогрева платы, то выставлять нужно примерно 300—350 °C. Точнее не скажешь, это зависит от конкретного фена или паяльной станции. Паста хорошо подходит и для работы с профессиональными ИК-станциями.

Рассчитана прежде всего на BGA, но с ней можно паять и SMD. В общем — нужная в хозяйстве вещь. А если вы постоянно ремонтируете мобильные телефоны, так и просто необходимая.

В комплект входит сразу два шприца с пастой! На комплект скидка 23%👍

Удобный стенд для пайки

Довольно интересная штуковина, которая может сделать процесс пайки более удобным и эффективным. Специальный зажим позволяет надежно закрепить конструкцию на столе. Резиновая прокладка исключает проскальзывание. С помощью четырех гибких трубок с крокодильчиками печатную плату легко зафиксировать в максимально удобном для пайки положении.

В комплекте идет мощная линза диаметром 60 мм с 3-кратным увеличением. Линза оснащается светодиодной регулируемой подсветкой, запитываемой от USB. Можно регулировать не только силу освещения, но даже цвет подсветки.

Этот станок особенно удобен при ремонте небольших плат, где требуется высокая точность движений. Линза позволяет хорошо «прицелиться», а зажимы надежно удерживают модуль во время пайки.

👍 Быстрая и удобная доставка из России 🇷🇺

Настольный поглотитель дыма

Во время работы не стоит забывать и о здоровье. Все-таки пайка сопровождается выделением не самых полезных веществ, включая всякие смолы. Вот этот небольшой портативный поглотитель дыма сделает процесс ремонта плат более безопасным.

В комплекте идут 10 губчатых фильтров, улавливающих вредные вещества. Как пишет производитель, девайс очищает воздух на 80%. Приборчик не очень мощный, поэтому ставить его желательно поближе к себе. Лучше всего он вытягивает на расстоянии сантиметров до 20—25, дальше действует слабее.

При заказе обязательно обратите внимание на выбор правильного напряжения питания (220 В) и варианта исполнения вилки (EU).

✨ Скидка на девайс — 50%

Набор для электронщика

Очень удобный и недорогой набор инструментов со всем самым необходимым для пайки и ремонта.

Состав комплекта весьма богат, смотрите:

• паяльник мощностью 60 Вт с регулировкой температуры 200 — 480 °C;
• 5 сменных паяльных жал разной формы;
• подставка для паяльника;
• припой;
• вакуумный отсос для удаления излишков припоя;
• цифровой мультиметр — очень компактный и легкий. Его возможности поскромнее девайса, который мы описали выше, но все самое нужное здесь есть;
• кусачки (бокорезы);
• отвертка со сменными насадками;
• нож со сменными лезвиями;
• инструмент для зачистки;
• два пинцета;
• сумка.

Конечно, нельзя сказать, что входящий в этот набор инструмент обладает сверхвысоким качеством. Но по такой цене это очень хороший вариант. Благодаря компактной, но вместительной сумке этот комплект особенно удобно брать с собой «на выезд».

На этот комплект сейчас действует хорошая скидка —
54% 👍

Качественное олово

Без хорошего припоя ничего не отремонтируешь и не запаяешь. А здесь у нас катушка сразу на 500 г — хватит надолго. Состав — 63% олова, 37% свинца. Плюс внутри жилы идет флюс — 1—3 %. Во время пайки ничего не разбрызгивается, исключена коррозия, все на высоком уровне.

Идеально подходит для пайки SMD и BGA компонентов. Диаметр жилы припоя — от 0,5 до 1,0 мм. Так что если у вас заканчиваются запасы олова — самое время их обновить.

Всем спасибо за дочитывание! Если хотите больше обзоров электроинструментов, то ставьте 👍 и подписывайтесь на мой Техно-Блог!

Подборка полезных приспособлений для пайки и ремонта электроники

Инструментов и приспособлений в любом деле много не бывает. Если прежде во время пайки удавалось обходиться паяльником, пинцетом, припоем и канифолью, то сейчас паяльные работы больше напоминают работу хирурга и химика. Появились новые виды флюсов, а радиокомпоненты измельчали. Для получения положительного результата теперь требуется специальный инструмент и оснастка. В новой подборке десяток полезных многим электронщикам-ремонтникам и просто радиолюбителям приспособлений.

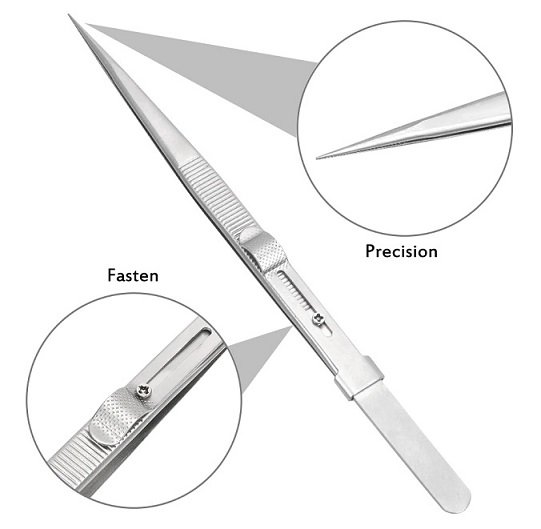

1. У любого, кто работает паяльником (и не паяет только ведра и тазики) обязательно есть пинцет или целый их набор. Однако большинство пинцетов фиксируют компоненты лишь, когда пинцет надежно зажат пальцами руки. Чуть ослабил хватку и какой-нибудь SMD резистор уже выпал и время уходит на его поиски. Избежать таких ситуаций можно используя пинцет с фиксацией. Длина пинцета 16,5 см, выполнен из нержавеющей стали и доступен в двух вариантах: прямой и изогнутый. Купить можно здесь.

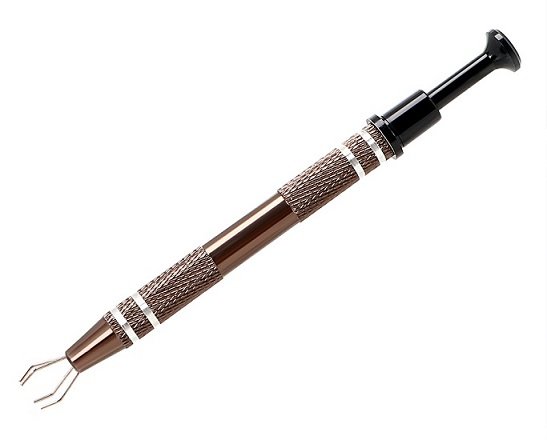

2. Монтаж компонентов сейчас столь плотный, что извлечь их из платы порой бывает довольно проблематично. Не всегда выручают и пинцеты. Справиться с «мелюзгой» при плотном монтаже может помочь специальный компактный фиксатор. Длина фиксатора 120 мм, диаметр 10 мм, внешне напоминает отвертку, но при нажатии на шток-кнопку разжимаются четыре изогнутых щупа, компоненты можно фиксировать и вынимать из платы. Купить фиксатор можно тут.

Канифоль конечно флюс хороший, но в нынешних условиях уже далеко не всегда удобный. Сейчас гораздо удобнее пользоваться пастообразными флюсами. Их множество и фасуются они в шприцы, а это накладывает свои требования. Для выдавливания можно пользоваться поршнем от обычного медицинского шприца, но не всегда удается точно рассчитать усилие. В результате флюса выдавливается слишком много. Профессиональные приспособления стоят дорого, потому предлагаю Вашему вниманию пару дозаторов с куда более гуманными ценниками.

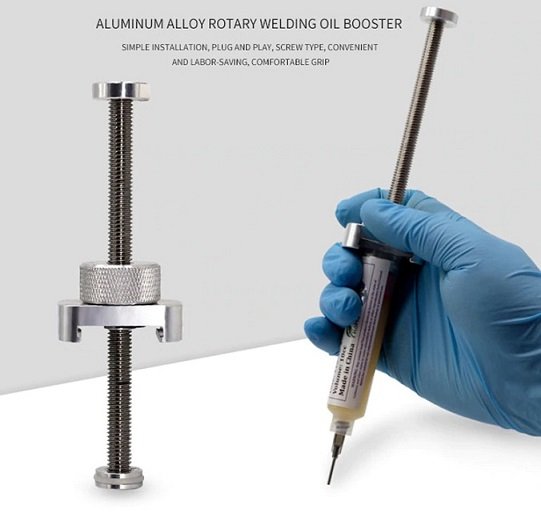

3. Первый из них это винтовой дозатор, который позволяет очень точно дозировать выход флюса или маски из шприца. Дозатор рассчитан на работу с шприцами 10 сс, т.е. 10 кубических сантиметров. Фиксируется на корпусе шприца, поршень закреплен на длинном винте, поворотом винта выдавливаем нужное количество флюса, маски и т.д. Просто и экономично.

4. Белее совершенный вариант дозатора, уже имеет более продвинутую форму. Стоит дороже, но зато позволяет обходиться одной рукой. Шприц вкладывается в дозатор, а нужное количество флюса выдавливается «спусковым крючком». По принципу действия напоминает клеевой пистолет. В комплекте десяток игл пяти диаметров.

Довольно часто приходится во время пайки убирать лишний припой с полигонов и контактных площадок. Наиболее удобным, на мой взгляд, видится применение специальных приспособлений.

5. Очень хорошо себя зарекомендовала в деле удаления излишков расплавленного припоя медная оплетка, в виде лент разной ширины. В зависимости от ситуации применяется той или иной ширины. Флюс, как и в случае пайки, ускоряет процесс прогрева и улучшает эффективность удаления припоя. Длина оплетки 1,5 метра, ширина на иллюстрации ниже.

6. Когда требуется точечно удалить припой вокруг выводов компонентов медная оплетка помогает слабо. В таких ситуациях куда эффективнее будет использовать оловоотсос. Принцип работы очень простой — в цилиндре корпуса спрятан подпружиненный поршень. Шток поршня утапливается в корпус (тем самым взводится пружина), нагреваем контактную площадку с выводом компонента, прислоняем оловоотсос и кнопкой спускаем поршень. Он двигается вверх и благодаря создаваемому разряжению воздуха, расплавленный припой засасывается внутрь оловоотсоса. Доступны комплекты с расходниками — уплотнительными кольцами для поршня и насадками.

7. Следующая полезная мелочь — это мочалка для очистки жала паяльника. Очень хорошо очищает жало от окислов и нагара. Как альтернатива — специальная губка, или совсем по-нашему: мочалка для посуды из хозмага (работает, но выглядит не серьезно)).

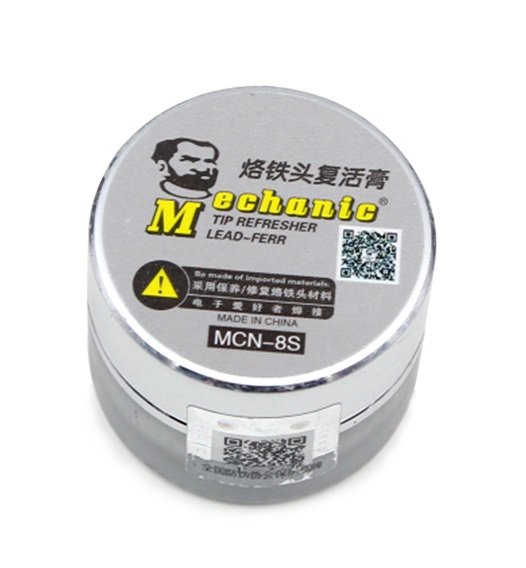

8. Жала современных паяльников покрыты никилиевым сплавом и благодаря этому служат долго. Однако и они не вечные, никилиевое покрытие порой перестает смачиваться припоем и пайка превращается в увлекательное мероприятие. Можно жало заменить, а можно продлевать ему жизнь, используя восстановитель жал Mechanic MCN-8S. Очищаем жало от нагара, обрабатываем рабочую часть жала восстановителем, пользуемся дальше.

9. При нынешней сложности электроники паяльник вещь не универсальная. Выпаять и припаять SMD резисторы и прочую мелочь еще можно, а вот с чипами дело обстоит куда сложнее. Тут без термофена обойтись сложно. Сам пользуюсь YIHUA 8858-1, который не раз меня выручал. Для домашнего применения вполне и более чем. Мощность 650 Вт, температура регулируется от 100 до 480 градусов, можно изменять скорость воздушного потока (на максимуме 480 л/мин), есть функция калибровки температуры. В комплекте 9 насадок на любой случай. Запасные нагревательные элементы в свободной продаже,

10. И чтобы освободить руки от фена, и свободно заниматься платой электронного устройства наши друзья придумали штатив для термофена вышеуказанной и похожей на него модели. Схож с штативом настольной лампы, но вместо светильника оборудован зажимом для фена. Крепится к столу струбциной, по вертикали угол изменяется на 180 градусов, по горизонтали можно разворачивать на 360, т.е. без проблем можно приспособить под нужные задачи и условия.

Как сделать паяльник своими руками?

В быту иногда возникает необходимость припаять контакты деталей, залудить провода или выполнить аналогичные операции. Но при отсутствии паяльника нужно приобрести дорогостоящее оборудование, что совершенно нецелесообразно для одноразовых работ, либо собрать паяльник своими руками из подручных материалов. Далее мы рассмотрим наиболее простые в реализации методы изготовления.

Способ №1: Из ПЭВ резистора

Для такого паяльника вам понадобится старый резистор в керамической изоляции, который будет использоваться в качестве нагревательного элемента. Можно использовать резистор из старого электрооборудования, требуемые параметры рассчитываются по формуле: P = U 2 /R,

Где P – мощность паяльника;

U – питающее напряжение;

R – омическое сопротивление резистора.

Такой самодельный паяльник рассчитан на работу от низкого напряжения в 12 или 24 В, что следует учитывать при расчете мощности устройства. Благодаря чему его можно запитать как от понижающего блока питания, так и от автомобильного аккумулятора. При необходимости, вы можете подобрать резистор и под напряжение питания сети 220 В, но в данном примере мы рассмотрим низковольтный вариант.

Помимо ПЭВ резистора для изготовления вам понадобятся кусочки текстолита, гетинакса или сухой древесины для изолирующей рукоятки, главное, чтобы они выдерживали высокие температуры. Два медных стержня различного диаметра для изготовления теплоприемника и паяльного жала. Соединительные провода или заводской блок питания на 12В. Также вам пригодятся элементы для фиксации, напильник, электролобзик, сверло, метчик, дрель.

Процесс изготовления паяльника состоит из таких этапов:

• Для токоприемника выбирается медный стержень, который должен плотно входить во внутреннее отверстие резистора. От плотности будет зависеть качество теплопередачи от нагревателя к жалу паяльника. Рис. 1: плотно входит в отверстие
• Для жала подбирается медный прут или проволока меньшего диаметра. Заточите край прута для получения нужной формы, наиболее удобным для новичков считается форма плоской отвертки.
• Просверлите с обеих сторон отверстия и нарежьте в них метчиком резьбу – одно под фиксирующий болт с шайбой, второе под медный наконечник.
• Вставьте теплоприемник в резистор и замерьте глубину залегания, поставьте отметку на поверхности. По отметке сделайте радиальный паз при помощи напильника – в него будет вставляться стопорное кольцо, которое можно сделать из пружинки или шайбы.
• На одном конце медной проволоки для жала паяльника нарежьте резьбу и вкрутите ее в теплоприемник. Рис. 2: вкрутите в теплоприемник
• Соберите всю конструкцию вместе, зафиксируйте оба медных прутка при помощи резьбовых соединений и стопорного кольца.
• Зачистьте концы блока питания от изоляции, если необходимо, удалите и штекер он больше не понадобиться.
• Закрепите концы медных проводов от блока питания на контактах резистора. Для этого используйте болтовое соединение, обязательно плотно зажимайте гайки, чтобы получить хороший контакт.
• При помощи лобзика выпилите из старой платы рукоятку, в данном примере она будет состоять из двух половинок, между которыми расположен электрический шнур. Также в ней можно пропилить борозду под провода Рис. 3: поместите шнур питания в рукоятку
• Соберите рукоятку – закрепите половинки при помощи болтов или заклепок.

Аккумуляторный паяльник готов, его можно использовать для пайки микросхем, электрических контактов автомобильной проводки и т.д. Если под рукой нет керамического резистора, можно изготовить паяльник из нихромовой проволоки.

Способ №2: Из нихромовой нити

В отличии от предыдущего метода изготовления электрического паяльника, здесь вы самостоятельно изготовите нагревательный элемент из отрезка нихромовой проволоки. Следует отметить, что подобрать нужный диаметр можно как с помощью табличных величин удельного сопротивления нихрома на метр длины, так и опытным путем.

Второй вариант наиболее простой, так как, имея проволоку диаметром, допустим, в 0,5мм, вы можете натянуть ее на кусок сухой древесины и, подключив питание крокодилами наблюдать скорость и величину нагрева по цветовым изменениям.

Рис. 4: определение нагрева опытным путем

При желании можно удлинить или укоротить нагреваемый участок путем перемещения крокодила – это позволит подобрать оптимальную температуру нагрева за счет длины, наиболее подходящую для вашего паяльника.

Помимо нихромовой нити вам понадобятся:

• Продолговатая заготовка из дерева округлой формы, чтобы удобно помещалась в вашей руке.
• Электрическая дрель и сверла различного диаметра для высверливания отверстий.
• Медная проволока для изготовления толстого или тонкого жала, диаметр подбирается индивидуально в каждой ситуации.
• Алебастр с водой для фиксации медной проволоки – объем довольно небольшой, поэтому вам хватит остатков с ремонта, приобретать новый пакет необязательно.
• Соединительные медные провода для подключения нагревательного элемента к питающему шнуру. Выбираются в соответствии с номиналом протекающего по ним тока.
• Изоляционные материалы – изолента, термоусадка, стеклотканевая изоляция.
• Блок питания на 12В, чтобы сделать мини паяльник.
• Слесарный инструмент, канцелярский нож и т.д.

В данном примере мы рассмотрим порядок изготовления низковольтного паяльника на 12В. Для этого выполните следующий алгоритм действий:

• Просверлите в торце деревянной заготовки два несквозных отверстия – в одном из них будет размещаться жало, а другом разъем питания. Рис. 5: просверлите отверстия в торцах
• На уровне конца торцевого отверстия под разъем питания просверлите с двух боков отверстия меньшего диаметра. Лучше расположить их под наклоном, так как затем в них нужно будет протянуть питающие провода. Рис. 6: высверлите отверстия по бокам
• От просверленных отверстий для вывода проводников электрического тока до отверстия установки нагревательного стержня вырежьте углубления и поместите в них провода от разъема. Рис. 7: поместите провода от разъема
• Отрежьте из толстой медной проволоки, около 2,5мм в диаметре, заготовку под жало.
• При помощи алебастровой смеси установите нагревательный стержень для паяльника в отверстие и дождитесь засыхания раствора до плотного состояния. Как правило, это занимает всего пару минут. Рис. 8: зафиксируйте жало
• Наденьте на стержень кусок стеклотканевой изоляции и зафиксируйте при помощи скрутки медных проводов.
• Намотайте на стеклотканевую трубку нагревательную спираль и прикрепите ее к выводам. Рис. 9: намотайте нихромовую проволоку

Оголенные проводники и места соединения заизолируйте с помощью термоусадки.

• Соедините провода питания паяльника и заизолируйте изолентой.

Миниатюрный паяльник готов и может использоваться для пайки проводов, smd элементов и т.д.

Рис. 10: готовый миниатюрный паяльник

Способ №3 Мощный импульсный паяльник

Такой паяльник не подойдет новичку, так как для его создания требуются базовые знания в электротехнике и навыки чтения электрических схем. За основу для изготовления этого агрегата берется импульсный блок питания от галогенных светильников. Хорошо будет получить и схему этого устройства, в рассматриваемом примере она имеет такой вид, хотя может быть и любая другая, в зависимости от модели блока для паяльника:

Рис. 11: схема блока питания для импульсного паяльника

Принцип действия импульсного паяльника заключается в закорачивании вторичной обмотки трансформатора Т2 для получения максимального нагрева жала. Для этого применяется самодельная обмотка с одним витком и закороткой из более тонкой проволоки под наконечник.

Для изготовления паяльника вам понадобится блок от галогенного светильника, корпус (в данном случае используется пистолет из детской игрушки), медная проволока диаметром 6мм и проволока диаметром 1мм, керамические предохранители, болты для фиксации деталей паяльника, кнопка и шнур питания с вилкой. Из инструмента вам понадобятся пассатижи, отвертка, метчик и ножовка.

Процесс изготовления импульсного паяльника состоит из следующих этапов:

• Снимите крышку с блока питания от галогенного светильника, будьте аккуратны, чтобы не повредить внутренние элементы, места пайки и детали. Рис. 12: снимите крышку с блока питания
• С трансформатора удалите низковольтную обмотку, представленную несколькими витками медной проволоки. Рис. 13: удалите низковольтную обмотку
• Примерьте плату в заготовленный корпус и определите наиболее выгодный способ расположения. Заметьте, что нагревательный элемент будет сильно греться, поэтому под ним никакие элементы лучше не оставлять, куда безопаснее перенести их подальше, разделив плату.
• Аккуратно разделите плату и на две части, для безопасности деталей их можно удалить на время распила, если под рукой имеется хоть какой-то паяльник. В противном случае придется соблюдать предельную осторожность. Рис. 14: обрежьте плату
• Подключите к плате кнопку и шнур питания.
• В катушку с высоковольтной обмоткой трансформатора проденьте медную проволоку толщиной 6мм и согните при помощи пассатижей вокруг катушки, как показано на рисунке. Рис. 15: проденьте медную проволоку в катушку
• На выводы нагревательного элемента наденьте части керамической рубашки предохранителя, они должны предохранять пластиковый корпус паяльника от высокой температуры. Рис. 16: наденьте куски керамической рубашки
• Концы нагревателя расплющите, и сделайте отверстия при помощи метчика под фиксаторные болты. Рис. 17: нарежьте резьбу
• Закоротите теплоприемник медной проволокой диаметром в 1 мм. Если при первом включении этот проводник перегреется и перегорит из-за слишком большой температуры жала, его нужно будет заменить более толстым в 1,5 или 2 мм. Если нагрев будет слабым, установите более тонкую проволоку в 0,5 мм.

У вас получился один из самых мощных паяльников, работающих от сети 220В – он запросто может выпаять детали с мощными ножками, соединять контакты силовой цепи и т.д.

Рис. 18: готовый импульсный паяльник

Но назвать этот паяльник одноразовым нельзя, поскольку собирается он целенаправленно и требует серьезных усилий для создания. Также желательно иметь хоть какой-то рабочий паяльник при его изготовлении, это значительно упростит работу по разделению платы.
