Самодельное устройство для облегчения процесса пайки (третья рука)

Приспособления, зажимы и держатели для пайки – делаем третью руку

Иногда, во время пайки, так не хватает дополнительной пары рук, чтобы с их помощью держать спаиваемые детали. Для этой цели можно использовать так называемую, третью руку (так называется специальный зажим для пайки). Третья рука очень сильно помогает в работе, но приспособлениям для пайки с лупами, что продаются в бесчисленных интернет-магазинах, не хватает гибкости. Эта статья научит вас, как можно сделать третью руку для пайки своими руками с четырьмя зажимами.

Вот список необходимых деталей и материалов с ссылками:

• Кронштейн гибкий — ссылка.
• Зажим крокодил — ссылка.
• Эпоксидный клей — ссылка.
• Аэрозольная краска — ссылка (опционально).
• Сверло по дереву перьевое диаметром 12 мм — ссылка.
• Клей древесный — ссылка.
• Плита МДФ — ссылка.
• Зажимы или струбцины.

Если не хотите читать статью, можете посмотреть видео, в котором показаны все шаги по изготовлению держателя для пайки.

Шаг 1: Пилим МДФ-лист

Для данного устройства не обязательно использовать слишком тяжелую подставку-основание.

В качестве подставки используем кусок МДФ-листа. Если у вас лист не слишком толстый, то сделайте из него две заготовки, которые затем склейте вместе.

Вместо МДФ можете использовать другой, имеющийся у вас в наличии материал. Ниже прикреплен PDF-файл с изображением шаблона для изготовления подставки.

Заготовки выпилите с помощью электролобзика.

Шаг 2: Шлифуем края заготовок

Края заготовок, после выпиливания, получаются не очень гладкими, поэтому отшлифуйте их наждачной бумагой, сначала зернистостью 220, затем зернистостью 320. Этот процесс не займет у вас много времени, но, в конечном итоге, получатся очень гладкие поверхности. Соедините обе части подставки с помощью струбцин, а затем шлифуйте одновременно обе заготовки. Это займет меньше времени и сделает края более ровными.

Шаг 3: Склеиваем обе части подставки вместе

После окончания шлифовки, склейте две части подставки между собой клеем по дереву. Сожмите заготовки вместе струбцинами или зажимами. Время отверждения может сильно варьироваться, в зависимости от типа используемого вами клея.

Шаг 4: Окончательная шлифовка

После отверждения, прежде чем переходить к покраске, сделайте окончательную шлифовку подставки.

Шлифуйте наждачной бумагой с зернистостью 320.

Шлифовка удалит выступивший из шва клей, который на поверхности может помешать качественной окраске изделия.

Шаг 5: Сверлим четыре отверстия

Для того, чтобы закрепить гибкие кронштейны на подставке, нужно просверлить четыре отверстия. Для этого воспользуйтесь 12-миллиметровым перьевым сверлом. Можете использовать сверло Форстнера. Поскольку МДФ является мягким материалом, его будет легко сверлить.

На следующем видео показано, как сверлить отверстия перьевым сверлом.

Шаг 6: Красим подставку

В качестве подложки во время покраски, используем коробку от пиццы.

Распыляйте краску из баллончика правильно:

  • Встряхните баллон.
  • Нажмите на головку распылителя.
  • Равномерно нанесите краску.
  • Дайте краске высохнуть.
  • Через некоторое время нанесите второй слой краски.
  • Снова дайте высохнуть краске.

Шаг 7: Готовим клей

Для фиксации гибких кронштейнов в отверстиях подставки, используем эпоксидный клей. Он представляет собой двухкомпонентную смолу, смешиваемую для активации в равных пропорциях. Для достижения лучших прочностных характеристик, смешайте смолу и отвердитель в пропорции 1:1.

Читать еще:  Как сделать современный светодиодный иллюминатор или ночник с эффектом бесконечного зеркала

Эпоксидный клей представляет собой термореактивный синтетический продукт. Материал создан как комбинация эпоксидной смолы и дополнительных компонентов: отвердителей, растворителей, наполнителей и пластификаторов. Сочетание универсальных свойств эпоксидного клея нашло широкое применение во многих областях народного хозяйства и промышленности: в строительстве, машиностроении, авиа конструировании, в области судостроения.

Эпоксидный клей можно использовать при склейке дерева, металла, стекла, камня, пластиков. Он имеет лучшую теплостойкость и химическую стойкость, по сравнению с другими клеями. Отвержденный при высокой температуре, эпоксидный клей будет более устойчив к нагреву и химическим воздействиям, чем клей, отвержденный при комнатной температуре. Прочность уменьшается при температуре выше 177 градусов Цельсия. Некоторые эпоксидные смолы затвердевают под воздействием ультрафиолетового излучения. Такие смолы обычно используются в оптике, волоконной оптике и оптоэлектронике.

Шаг 8: Наносим клей

Теперь аккуратно нанесите клей на нижнюю часть гибкого кронштейна и вставьте его в отверстие в подставке. Повторите этот шаг для остальных трех кронштейнов. Дайте клею затвердеть в течении суток. Чтобы придать дополнительную прочность соединению, нанесите небольшой слой эпоксидного клея вокруг соединения.

Шаг 9: Сравниваем

Посмотрите на фото третьей руки заводского изготовления и нашего устройства с четырьмя гибкими зажимами и сравните их. Небо и земля! Четыре зажима отлично помогут вам в вашей работе по пайке печатных плат, проводов и деталей.

Рассказываю как сделать какую-либо вещь с пошаговыми фото и видео инструкциями.

Самодельное устройство для облегчения процесса пайки (третья рука)

Заниматься пайкой без специального держателя порой становится очень проблематично. Конечно, можно купить уже готовую «третью руку», но большинство таких приспособлений очень примитивно, а за более качественные и продвинутые требуют больших денег. В связи с этим один авто решил сам сделать уникальное приспособление для пайки, в итоге получилась целая паяльная станция. Здесь есть необходимые крокодилы, фиксаторы, подсветка и даже вытяжка, собранная из компьютерного кулера.

Материалы и инструменты для самоделки:
— кулер от компьютера;

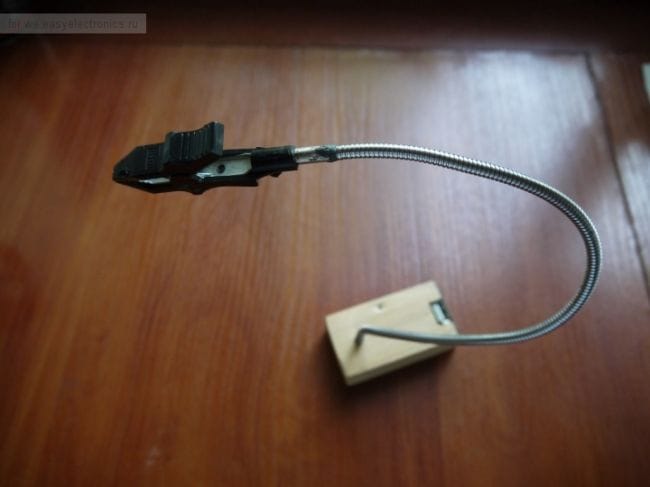

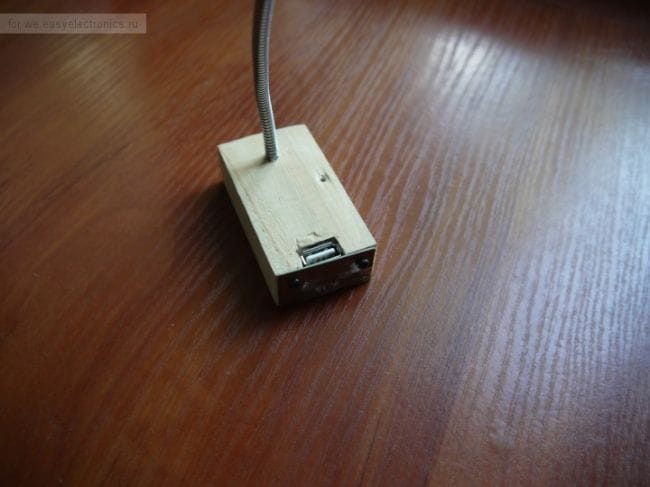

— гибкий держатель (от компьютерного фонарика или вентилятора);
— литиевый аккумулятор 18650;
— светодиод с радиатором и линзой на 1 Вт (комплект 1$);
— холодная сварка;

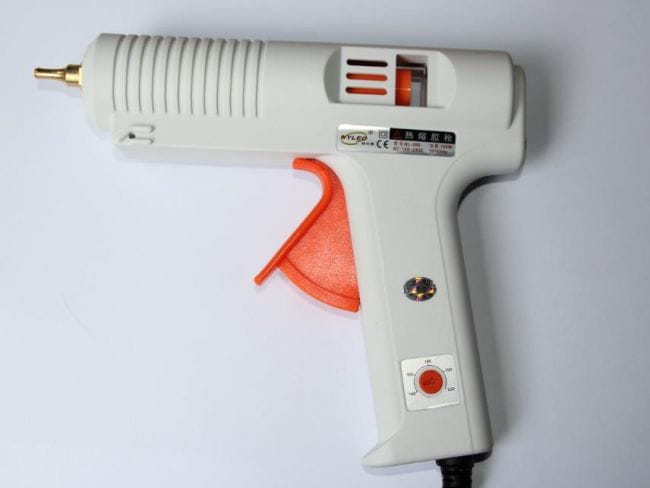

— термоклей;
— прищепки;
— бутылка и другие мелочи.

Процесс сборки самоделки:

Шаг первый. Подготовка необходимых деталей
В качестве основы автор решил использовать старый жесткий диск. Он довольно тяжелый и имеет оптимальные размеры. Его нужно разобрать, в итоге должен остаться один корпус. Еще для самоделки понадобится деревянный брусочек или дощечка, с помощью не будут крепиться держатели. Ее нужно вырезать и подогнать таким образом, чтобы она лежала в жестком диске. Ну а потом закрепить. Также важно определить место в корпусе жесткого диска под аккумулятор.

Шаг третий. Завершающий этап сборки

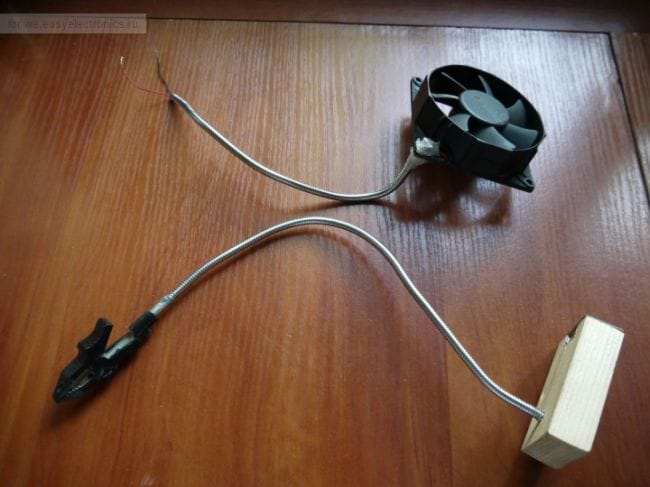

Теперь на держатели нужно установить необходимые устройства. У автора это здесь находится компьютерный кулер, он отводит дым, который образуется при пайке, что облегчает процесс работы. Также на одном держателе установлен светодиод, который позволяет подсветить в нужное место под нужным углом. Еще на одном держателе установлен крокодильчик, который позволяет зафиксировать элемент для пайки.

В качестве дополнительных держателей автор использовал прищепки. В них нужно просверлить отверстия, а затем прикрутить к основе (корпусу жесткого диска). Ими также удобно фиксировать различные детали при пайке.


Что касается источника питания, то важно не забыть, что кулеру требуется 12В, в то время как диоду может понадобиться другое напряжение. Впрочем, все можно запитать либо от аккумулятора, либо от сети через источник питания. Для этих целей можно найти зарядное устройств от старого мобильного или подобное. Для простоты управления на самоделке имеется включатель, который управляет кулером и светодиодом.

Для того чтобы сфокусировать воздух от куллера, автор в будущем изготовил специальный дифузор. Он был сделан из горлышка бутылки. Для фиксирования диффузора пластик был прогрет по кругу горелкой, бутылка обжалась и надежно зафиксировалась на кулере.

Читать еще:  Чистим трубы болгаркой при помощи простой стойки

Более подробно увидеть, как все работает, можно на видео:

Удобная третья рука для пайки

Иногда при пайке проводов или запайке радиодеталей на плату нужна третья рука или же удобная стойка для крепления самой платы. Я предлагаю Вам сделать очень удобное устройство которое облегчит пайку и станет незаменимым помощником в Вашей мастерской. Эта третья рука для пайки сделанная своими руками пока пожалуй самое лучше решение которое я сейчас видел среди подобных, к тому же делается оно не сложно и быстро. Здесь и подвижные зажимы для зажима и фиксирования как проводов, радиодеталей так и дополнительных вспомогательных устройств, как то линза, вентилятор, так есть и примагничивающиеся стойки для фиксирования плат любых конфигураций (правда не очень больших по габариту но большинство плат обычно небольших размеров) которые можно двигать и примагничивать в любом месте рабочего пространства третьей руки.

Удобная третья рука для пайки

Что нам понадобится чтобы сделать третью руку:

  • Неодимовый магнит с отверстием в виде шайбы 20 х 5 мм и с внутренним конусом под головку винта, отверстие – 5 мм — купить на Алиэкспрессе;
  • Стальной 2 мм лист размерами 20 х 20 см;
  • Латунная шестигранная стойка – M4 х 25;
  • Винт с потайной головкой – M4 х 8;
  • Колпачковая гайка – M4;
  • Винт с потайной головкой – M3 х 16;
  • USB кабель удлинитель в металлической оплетке — купить на Алиэкспрессе;
  • Чёрная самоклеющаяся ПВХ пленка;
  • Зажимы «крокодил»;
  • Резиновые или силиконовые ножки;
  • Термоусадочная трубка чёрного цвета.

Удобная третья рука для пайки

Как сделать третью руку для пайки, пошаговая инструкция:

Наклеиваем ПВХ плёнку на металлический лист с одной стороны, выступающие концы плёнки загибаем со всех сторон на другую сторону.

Удобная третья рука для пайки

Удобная третья рука для пайки

Приклеиваем к низу металлического листа резиновые ножки.

Удобная третья рука для пайки

Привинчиваем винтом M4 х 8 магнит-шайбу к латунной стойке – M4 х 25 и сверху в качестве зажима для плат будет накручиваться на стойку колпачковая гайка – M4. Таких стоек делаем 4 штуки они будут удерживать плату при пайке с 4-х сторон.

Удобная третья рука для пайки

Берём USB удлинители в металлической оплетке и разбираем у них с помощью кусачек разъём и гнездо USB, постепенно откусывая часть пластика добираемся как можно аккуратнее до концов металлической гофры и вытаскиваем из этой трубки провода.

Удобная третья рука для пайки

Дальше надеваем на винт М3 х 16 магнит, затем надеваем шайбу и стягиваем гайкой. Затем ввинчиваем эти магнитные стойки в гофрированные трубки с одной стороны. Таких стоек делаем ещё 2 штуки.

Удобная третья рука для пайки

Удобная третья рука для пайки

Для этого шага нам понадобятся зажимы типа «крокодил», снимаем с них изоляцию. На гофрированные стойки надеваем по кусочку термоусадочной трубки. Замешиваем двухкомпонентный эпоксидный клей, смазываем им кончики трубок и насаживаем на них крокодилы, дополнительно ещё промазывая этим же клеем.

Удобная третья рука для пайки

Удобная третья рука для пайки

Удобная третья рука для пайки

После высыхания клея натягиваем термоусадочные трубки на крокодилы, на те места где находится клей. И усаживаем их с помощью термовоздушной паяльной станции или же просто обычной зажигалкой или спичками.

Также термоусадочную трубку насаживаем на «зубы» крокодилов.

Удобная третья рука для пайки

Вот и всё, третья рука для пайки плат и проводов которую сделали своими руками готова! Надеюсь эта самоделка Вам понравилась и Вы тоже повторите её у себя дома и она станет Вашим помощником при пайке плат и проводов.

Третья рука для пайки своими руками

Привет всем любителям самоделок. Недавно мне понадобилось сделать схему зарядки для литиевой батарейки, припаивать провода к ней было настолько неудобно, что я решил исправить это своей очередной самоделкой, а именно, «третьей рукой», которая позволит не только удобно паять провода и схемы, но и держать другие компоненты при пайке. Также, сделав ее самостоятельно, мы экономим целых 500 рублей, именно столько в среднем стоит «третья рука» в радиомагазине в центральной части России.

Читать еще:  Часы из автомобильного тормозного диска

Перед прочтением статьи рекомендую посмотреть видео о сборке данной самоделки.

Данная самоделка не требует каких-либо особых навыков, поэтому сделать ее в силах будет даже новичку.

Для того чтобы сделать «третью руку» своими руками понадобится:
* Паркет или же доска
* Болты М4
* Барашки, мною сняты с советского учебного потенциометра
* Железные пластины
* Два уголка
* Зажимы «крокодил»
* Газовая горелка
* Оловянный припой и паяльная кислота
* Эпоксидная смола
* Электродрель
* Термоусадка или изоляция от провода
* Парочка шайбочек

Вот и все, что нужно необходимо для сборки «помощника» при пайке.

Шаг первый.
Для начала нужно определиться с размерами платформы, на которую после будет устанавливаться вся конструкция. Мой выбор пал на дубовые отрезки паркета, так как с этим материалом я знаком не первый раз и знаю, что прослужит он долго. При выборе материала для основания обратите внимание на его вес, так как маленький вес будет делать всю конструкцию неустойчивой, что не есть хорошо.

После того, как я определился с материалом, я вооружившись клеем ПВА склеил две части вместе, в итоге получил квадратную платформу, которая весит грамм 200. Далее я обмотал ее капроновой нитью и оставил на пару часов до полного затвердевания клея.

Шаг второй.
Теперь можно заняться самим крепежом к платформе, долго думать я не стал и решил использовать винты М4, так как их жесткости будет вполне достаточно. А чтобы прикрепить эти винты я просверлил в основании два отверстия насквозь сверлом 4 мм и сверлом 6 мм до середины, после чего вбил винты с обратной стороны, чтобы снаружи показалась только резьба, ее длины в 10 мм вполне достаточно, чтобы закрутить на нее барашки. С обратной стороны дощечки те самые отверстия диаметром 6 мм я залил эпоксидной смолой, чтобы винт в дальнейшем не прокручивался и не выпал.




Такое соединение получается довольно прочным, больших нагрузок в любом случае на такой самоделке не будет. Второй уголок делается аналогично первому.

Шаг четвертый.
Когда основание с крепежом готово, переходим к самим рычагам, которые будут регулироваться при помощи барашков, которые я скрутил с советского потенциометра. Рычаги я сделал из металлической пластины, толщиной 1,5 мм, в ней уже заранее были сделаны отверстия, поэтому ничего сверлить не пришлось.

Таких пластин понадобится две, если же вы хотите расширить функционал своей самоделки, то можно сделать рычагов побольше.

Шаг пятый.
Так как самоделка предусматривает точную регулировку зажимов при пайке, то наличие второго рычага обязательно. В любом случае одним рычагом не обойтись. Второй рычаг будет состоять из такой же пластины, как и первый, но иметь на одном конце винт, а на другом гайку. Все эти детали успешно припаиваются к пластине, все что нужно на данном этапе, это газовая горелка, немного оловянного припоя и паяльной кислоты.




После пайки деталей необходимо промыть их техническим спиртом или аналогичным растворителем.

Таких рычага понадобится два, по одному на каждый зажим.

Шаг шестой.
Пришло время сделать зажимы, которые можно будет с легкостью устанавливать в рычаги и регулировать, как по высоте, так и по положению относительно к зажимаемой детали, вертикально, горизонтально или же под определенным углом. В мою голову ничего умнее не пришло, как сделать данный вариант при помощи шпильки и барашка, который будет контрить зажим в необходимом положении. Шпильку я сделал из тех же винтов М4, которым я отпилил головки ножовкой по металлу. Далее все тот же способ, залуживаем шпильку и при помощи газовой горелки припаиваем ее к зажиму «крокодил», который я купил в радиомагазине всего за 6 рублей.
