Быстросъемный автомобильный багажник

Купить лёгкий, быстросъёмный багажник для иномарки — не проблема. А вот для отечественных «жигулей» подобное устройство придётся мастерить самостоятельно, как это сделал Вадим из Тольятти.

Автомобильный багажник на крышу — вещь хорошая. Его устанавливают практически на любой автомобиль, чтобы перевозить крупногабаритные вещи, которые не помещаются в салоне автомобиля, — например, лыжи, велосипеды, сноуборды. Дачнику же такой багажник просто необходим для доставки длинномерных строительных материалов весом до 50 кг. Конечно, можно с этой целью пользоваться прицепом — но только в случае целевых, заранее спланированных поездок.

Постоянно возить багажник для крыши с собой неудобно: от него сильный шум, да и расход бензина возрастает. Поэтому верхний багажник обычно хранят в гараже или на даче и устанавливают при необходимости. У меня несколько раз возникала ситуация, когда приходилось жалеть о снятом верхнем багажнике: заехал по пути, увидел нужную габаритную вещь, но купить не смог из-за отсутствия багажника. Идея о быстросъёмном разборном багажнике, который можно постоянно возить с собой, стала насущной. Съёмный багажник должен быстро собираться, легко устанавливаться на крышу машины и занимать мало места в её багажнике. Поэтому я решил, используя детали стандартного верхнего багажника, сделать новый, состоящий из двух разборных дуг-поперечин.

Разобрав стандартный верхний багажник (рис. 1), взял от него узлы крепления и две трубки квадратного сечения (рис. 2), которые распилил ножовкой по металлу на две половинки. Для соединения этих половинок применил отрезок металлической трубы прямоугольного сечения 25 x 40 мм. Отрезал от него полосу вдоль — получился швеллер подходящего размера (фото 1). Трубки багажника поместились в него, как в муфту, с небольшим люфтом, что даже и неплохо.

Просверлив по четыре отверстия в швеллере и трубках (фото 2), с одной стороны закрепил швеллер с трубкой болтами с обыкновенными гайками, а с другой — получился разборный узел с болтами и барашковыми гайками (фото 3). Для сборки поперечины багажника нужно просто вставить трубку в швеллер, совместив отверстия для болтов, вставить болты в отверстия и закрепить конструкцию барашковыми гайками.

Устанавливается мой багажник в течение двух минут легко и просто, так как заводской крепёж не изменился. Конструкции придаёт жёсткости перевозимый груз, который связывает в единое целое весь багажник (фото 4). Мой разборный багажник занимает мало места (фото 5) и свободно помещается в багажнике машины.

Мне не раз завидовали покупатели пластиковых панелей, пытавшиеся засунуть их в салон машины, глядя на то, как я быстро устанавливал багажник и грузил лёгкие, но длинные покупки (фото 6).

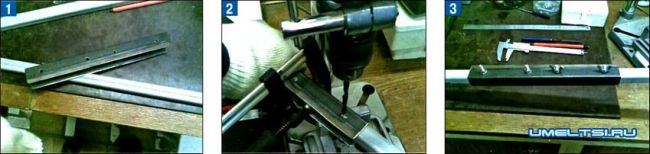

1. Швеллер из стального профиля 25×40 мм.
2. Отверстия в швеллере я сверлил на станке, зажав заготовку в тисках.
3. Узел соединения половинок поперечины самодельного багажника.

Читать еще: Как сделать елку из обычных макарон

4. Крепление груза к обеим поперечинам разборного багажника обязательно: это повышает жёсткость конструкции.
5. Разобранный верхний багажник (обе поперечины со штатными узлами крепления) не занимает много места.

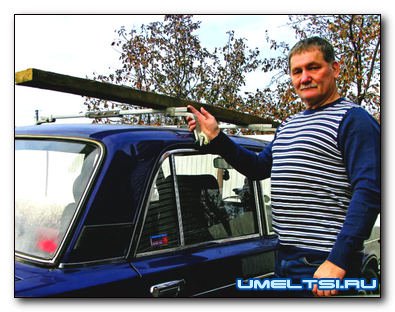

6. Пример крепления пластикового профиля на верхнем багажнике автомобиля.

Быстросъемный автомобильный багажник

Вообще, автомобильный багажник для крышу — это очень хорошая вещь. Его устанавливают фактически на любые автомобили, чтобы перевозить самые разнообразные крупногабаритные вещи и приспособления, которые просто не помещаются в салон в автомобиль, — к примеру, сноуборды, велосипеды, лыжи. Но самая основная категория — это дачники, поскольку такой автобагажник является просто необходимым для доставки разнообразных длинномерных стройматериалов, общий вес которых может доходить и до 70 кг. Естественно, можно с данной целью пользоваться специальным прицепом — правда лишь в случае целевых и заранее спланированных автомобильных поездок.

Все время возить с собой автомобильный багажник для крыши мягко говоря неудобно: поскольку от него очень сильный шум, к тому же и расход топлива возрастает. Именно по этой причине, верхний багажник чаще всего хранят где-то в гараже либо на даче, а также устанавливают с случае необходимости. Наверное у некоторых бывала ситуация, когда приходилось просто жалеть про снятый верхний багажник: просто случайно проезжая по дороге, увидел необходимую габаритную вещь, а приобрести не просто смог из-за того, что отсутствовал багажник. И тут детально рассмотрим, как создать быстросъемный багажник своими руками.

Быстросъемные автомобильные багажники

Шаг 1. Разобрав самый обыкновенный верхний багажник, необходимо взять от него стандартные узлы крепления, а также две трубки с квадратным сечением, которые нужно распилить ножовкой по металлу напополам. Для того, чтобы соединить эти две половинки лучше всего применить отрезок обычной металлической трубы с прямоугольным сечением 25 x 40 мм. После чего отрезать от него полоску вдоль — и получился так называемый швеллер, имеющий подходящие размеры. Трубки багажника в него помещаются, как в обычную муфту, с весьма небольшим люфтом.

Шаг 2. Просверлив по 4 отверстия в трубках и швеллере, с одной стороны следует закрепить швеллер с трубками с помощью болтов с самыми обыкновенными гайками и с другой должен получиться разборный узел, оснащенный барашковыми гайками и болтами. Для сборки такой поперечины багажника необходимо просто вставить обычную трубку внутри швеллера, совместив при этом отверстия для самих болтов, вставить болты во внутрь отверстий, после чего закрепить конструкцию с помощью барашковых гаек.

Шаг 3. Устанавливается такой багажник буквально за две минуты, причем предельно просто, поскольку заводской крепёж абсолютно не изменился. Всей конструкции придается жёсткость перевозимый груз, который в единое связывает целое сам багажник. Такой разборный багажник еще и занимает очень мало места, а также свободно помещается внутри багажника автомобиля.

Сам себе мастер

Читать еще: Автомобильная лебедка с реверсом из стартера

Конечно, можно с этой целью пользоваться прицепом — но только в случае целевых, заранее спланированных поездок.

Разобрав стандартный верхний багажник (рис. 1) , взял от него узлы крепления и две трубки квадратного сечения (рис. 2) , которые распилил ножовкой по металлу на две половинки. Для соединения этих половинок применил отрезок металлической трубы прямоугольного сечения 25 x 40 мм. Отрезал от него полосу вдоль — получился швеллер подходящего размера (фото 1) . Трубки багажника поместились в него, как в муфту, с небольшим люфтом, что даже и неплохо.

Просверлив по четыре отверстия в швеллере и трубках (фото 2) , с одной стороны закрепил швеллер с трубкой болтами с обыкновенными гайками, а с другой — получился разборный узел с болтами и барашковыми гайками (фото 3) . Для сборки поперечины багажника нужно просто вставить трубку в швеллер, совместив отверстия для болтов, вставить болты в отверстия и закрепить конструкцию барашковыми гайками.

Устанавливается мой багажник в течение двух минут легко и просто, так как заводской крепёж не изменился. Конструкции придаёт жёсткости перевозимый груз, который связывает в единое целое весь багажник (фото 4) . Мой разборный багажник занимает мало места (фото 5) и свободно помещается в багажнике машины.
