Делаем первые шаги с RTL-SDR, USB RTL2832U

Blog RadioSpy

радиоприем, программы, оборудование, etc…

RTL-SDR: первое включение

  • Подключите антенну к донглу и вставьте его в USB порт компьютера. От автоматической установки откажитесь. С диска также ничего не устанавливайте.

Качаем необходимые компоненты

**** Абзацы, начинающиеся со слов «На некоторых ПК …» можно пропустить, и вернуться к ним в случае возникновения проблем.

Если у вас Windows XP:

  • На Windows XP новые версии SDRSharp не работают из-за перехода на .Net Framework 4.6. В этом случае, скачайте одну из старых версий отсюда. Cамая свежая версия из поддерживаемых — 1361.
  • Также, скачайте драйвер Zadig (версию для XP), на данный момент это zadig_xp_2.2.
  • На некоторых ПК может отсутствовать Net Framework 3.5, необходимый для работы SDRSharp. Проверить установленные версии можно специальной утилиткой.

Если у вас Vista или новее (Windows 7, 8, 10):

  • Установите пакет .Net Framework 4.6, если он еще не установлен. В Windows 10 он есть по умолчанию, в других системах нужно устанавливать отдельно. Пакет Net Framework 3.5 также должен присутствовать. Проверить установленные версии можно специальной утилиткой.
  • На некоторых ПК может потребоваться установка Microsoft Visual C++ (2005, 2010 и обновления с приставкой SP1, также, нелишним будет пакет 2013). Установленные версии можно посмотреть через Пуск — Панель управления — Программы — Программы и компоненты.
  • Скачайте SDR# (точнее, набор программ, включающий SDR#: SDR Software Package — Download).
  • Распакуйте архив, запустите install-rtlsdr.bat и подождите, пока скачаются драйвера для rtl-sdr донгла. По окончанию процесса, окно автоматически закроется. Если батник не срабатывает, можно скачать вручную (раз и два) и скопировать rtlsdr.dll из папки х32 (или х64, смотря какая разрядность системы) и Zadig в папку с Шарпом.

Установка драйвера Zadig

  • Запустите Zadig.exe. В строке выберите приемник, обычно он называется Bulk-In Interface или RTL2832U. Если такого нет, просто вытащите свисток из USB и посмотрите, что исчезнет из списка.
  • Нажмите Install Driver. Ставим на обе булки (Interface 0 и 1), если их две.
  • Если строка пустая, то Options — галочка List All Devices. Выбираем наш свисток и переустанавливаем драйвер.

Запуск SDRSharp

  • Запустите SDRSharp.exe. В разделе Source нужно выбрать RTL-SDR / USB. В настройках (значок шестеренки) ставим галочку RTL AGC, усиление RF Gain добавляем до 20-30 дБ. В разделе Radio модуляция WFM, галочки FM STEREO и Correct IQ. Теперь можно нажать на старт (кнопка play) и настроиться на какую-нибудь станцию FM диапазона.

Переключение в КВ режим для приемников RTL-SDR.COM V3: Настройки — Sampling Mode — Direct Sampling (Q branch). Усиление в данном режиме не регулируется.

Если возникли какие-то проблемы — вам сюда.

Более детальные настройки, плагины и другие программы см. в разделе Wiki.

Установка и настройка SDRSharp на Windows 10 под RTL-SDR приемник

Дата: 04.05.2016 // 0 Комментариев

Данным постом мы продолжаем серию статей, посвященную китайскому RTL-SDR приемнику на RTL2832U + R820. В прошлых публикациях мы уже познакомились с устройством и нашли временную антенну к нему. Теперь попробуем запустить приемник: установим драйвер и ПО для работы с донглом. Также опишем, как производится первоначальная настройка SDRSharp.

Для работы с SDR приемниками существует много программ. Большинство заточены под выполнение конкретных задач. Нам же нужно просто мониторить эфир. Данные задачи хорошо выполняют три наиболее популярные программы: SDRSharp, HDSDR и SDR Touch, которая написана под Andoid. Да, этот свисток и к планшету подключить можно, что не может не радовать.

Я решил поставить последнюю версию программы SDRSharp, так как она имеет наиболее привлекательный и простой внешний вид. К тому же, для нее написано множество плагинов, которые будут полезными в работе с донглом. Данную программу можно установить как на привычный рядовому пользователю Windows, так и на ОС с ядром Linux. Сейчас на моем стационарном компьютере установлена Windows 10, так что будем ставить программу на Windows. Относительно недавно SDRSharp получила обновление. Теперь для ее работы требуется .NET Framework 4.6, который уже предустановлен в Windows 10.

Установка SDRSharp на Windows 10

Шаг 1. Первым делом, подключаем к донглу антенну, а сам свисток к компьютеру. В области уведомлений должно показаться сообщение о том, что найдено новое устройство. Чтобы убедиться, что система видит наш свисток, нажимаем правой кнопкой мыши на «Мой компьютер» — «Свойства» — «Диспетчер устройств». В результате видим окошко, где должно отобразиться наше устройство. Опознать его легко, так как на нем «висит» желтый восклицательный знак. Это значит, что система нашла девайс, но драйверов к нему нет. Это хорошо, драйвера мы установим сами. Если ваш приемник определился с другим названием, не страшно. Конкретно в моем случае все выглядело так:

Шаг 2. Далее идем на официальный сайт разработчиков программы SDRSharp (www.airspy.com), переходим в раздел «Download» и качаем последнюю версию программы, нажав на синюю кнопку «Download».

Шаг 3. Разархивируем скачанный архив в любую папку. Программа не имеет привычного всем установщика, который автоматически установил бы ее в «Program Files», так что отправляйте файлы туда, куда вам будет удобно.

Далее в разархивированных файлах ищем BAT-файл с названием «install-rtlsdr.bat» и запускаем его двойным кликом. Должен на мгновение открыться терминал, который сам и закроется. После чего в папку добавится ряд новых файлов.

Шаг 4. Теперь нужно установить драйвер, который позволит программе SDRSharp работать с нашим RTL-SDR приемником. Для этого нужно два раза кликнуть на файл zadig.exe, который появился после выполнения второго шага.

Шаг 5. В открывшемся окне в верхнем меню кликаем на «Options» и ставим галочку на пункте «List All Devices».

Шаг 6. Теперь в выпадающем списке нужно выбрать наше устройство, название которого мы уже узнали на первом шаге. Далее кликаем на «Install Driver». Для второго определившегося устройства проделываем такую же операцию.

Шаг 7. Повторяем первый шаг. Открываем диспетчер устройств и видим, что драйвера успешно установлены.

Шаг 8. Пришло время запустить SDRSharp. Находим в папке с разархивированными файлами файл SDRSharp.exe и запускаем его. Также вы можете создать ярлык и поместить его на рабочий стол для удобства запуска программы.

Шаг 9. Самое скучное позади. Открылась программа SDRSharp. Во вкладке «Source» нужно выбрать источник сигнала. В нашем случае это «RTL-SDR (USB)».

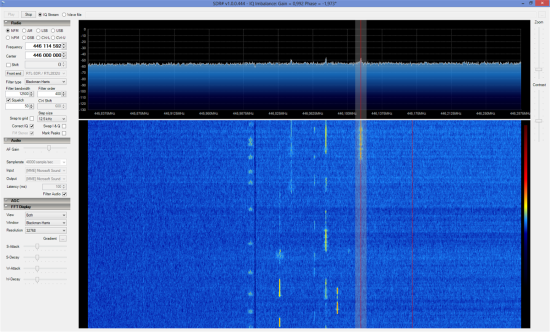

Шаг 10. Запуск. Нажимаем иконку Play, после чего должен ожить анализатор спектра и визуальное представление сигнала в виде «водопада».


Только что мы выполнили установку драйвера USB RTL2832U и программы SDRSharp на windows 10, но для полноценного использования программы ее нужно еще настроить.

Настройка SDRSharp

Шаг 1. Нажимаем на шестеренку. Впоследствии откроется окошко настроек.

  • Sample Rate — настройка частоты дискретизации (ширина полосы приемника). Чем больше значение, тем шире мы будем видеть полосу на анализаторе спектра. Выбор ширины полосы основывается, как правило, на производительности компьютера. Чем шире, тем больше ресурсов будет кушать программа. Пробуем переключать и останавливаемся на том значении, при котором звук не будет искажаться и периодически прерываться. Например, ширина пропускания на моем компьютере с процессором Core i7 и оперативной памятью в 16 гигабайт составила 2.8 MSPS.
  • Ставим галочку на пункте RTL AGC. Он отвечает за автоматическую регулировку усиления на участке «Смеситель тюнера — АЦП RTL2832».
  • Из-за плохого динамического диапазона нашего китайского SDR приемника, мы будем часто получать фантомы, которые разбрасывают мощные сигналы. Они будут паразитировать на довольно широком диапазоне. Чтобы их сократить или убрать вообще, можно воспользоваться ползунком RF Grain. Это ручная регулировка усиления тюнера. Значение, которое нужно установить индивидуально для каждого, в зависимости от условий, в которых вы находитесь. Например, от мощности окружающих излучаемых сигналов. В ходе работы с программой нужно экспериментировать с данным ползунком, ориентируясь на шумы, чтобы подобрать наиболее оптимальное значение конкретно для ваших условий. Пока лучше установить ползунок усиления на 25 — 37 дБ.
Читать еще:  Простой способ почистить серебро


Шаг 2. Не закрывая окошко настроек SDRSharp, установите регулятор контраста «Contrast» в то значение, при котором на водопаде четко начнут просматриваться принимаемые сигналы.

Шаг 3. Калибровка. Как вы можете заметить на скрине выше, при четко установленной частоте 90.2 (при этом я знаю, что эта станция работает на 90.2) реальный сигнал смещен влево. Это происходит из-за некоторых особенностей используемых материалов при изготовлении микросхем. Чтобы все стало на свои места, нам нужно откалибровать наш приемник.

Для калибровки лучше всего использовать рацию. Это повысит точность калибровки. Если у вас нет даже портативной станции, можно настроить SDRSharp на заранее известную нам FM-станцию и произвести все действия на основе ее сигнала. Однако, FM станции вещают с широкой полосой частотной модуляции, из-за этого будет тяжелей попасть на точную частоту. У меня же есть портативные переносные рации и калибровку я буду производить с их помощью.

Примечание. Если вы калибруете на основе сигнала FM-станции, то во вкладке «Radio» включаем пункт «WFM». Если с помощью рации, включаем «NFM».

  1. Настраиваем свою рацию на передачу в какую-то частоту (естественно, PMR или LPD). Далее, настраиваемся на эту же частоту в программе SDRSharp и нажимаем на кнопку передачи PTT.
  2. Максимально зумируем полосу приема ползунком «Zoom» (находится над регулятором «Contrast»), чтобы максимально точно настроиться на частоту.
  3. В окне настроек в поле «Frequency correction PPM», которое отвечает за ручную коррекцию опорного генератора тюнера, начинаем постепенно увеличивать или уменьшать числовое значение до тех пор, пока сигнал, излучаемый радиостанцией, не установится на точную частоту.

Шаг 4. Дополнительные настройки. С SDRSharp уже можно полноценно работать, но с помощью предустановленных в программу плагинов мы можем сделать ее эксплуатацию более приятной.

  • Переключаемся в режим NFM, если вы этого еще не сделали, и включаем шумодав, отметив галочкой пункт Squelch. Ниже вводим числовое значение уровня шума (в децибелах), при котором шумодав будет отключаться.
  • По умолчанию в программе включена привязка к сетке. Ее можно выключить, сняв галочку с пункта «Snap To Greed» и сделать шаг в 1 Гц для более точной настройки на частоту.
  • В этой же вкладке «Radio» ставим галочку на Correct IQ. Это уберет некоторые постоянные помехи со спектра.
  • Во вкладке «FFT Display» можно поиграться с внешним видом спектра. Также для удобства рекомендую поставить галочки в пунктах: Time Markers — наносит время на водопад. Mark Peaks — выделяет пики сигналов на спектре.
  • Устанавливаем галочку во вкладке «Audio» на пункте Filter Audio. Это улучшит обработку звука и уберет некоторый шум.
  • Во вкладке Zoom FFT ставим галочки в пунктах «Enable IF» и «Enable Felter». Это добавит еще одну панель с максимально увеличенным спектром, что позволит точно настраиваться на частоту сигнала.

На этом все. Основная настройка SDRSharp завершена. Теперь можно смело использовать программу.

О частотной модуляции

Хотел бы рассказать начинающим о режимах частотной модуляции:

  • NFM — узкополосная частотная модуляция. С такой модуляцией, как правило, работает большинство УКВ трансиверов. Думаю, это значение у вас будет установлено чаще всего.
  • WFM — широкополосная частотная модуляция. С широкополосной модуляцией обычно вещают FM-станции.
  • AM — амплитудная модуляция. С таким видом модуляции слушаем авиадиапазон.
  • DSB — амплитудная модуляция с подавлением несущей.
  • LSB — модуляция с нижней боковой полосой. Используется на КВ диапазоне.
  • USB — модуляция с верхней боковой полосой. Также используется на КВ диапазоне.
  • CW — телеграф.
  • RAW — чистый сигнал без демодуляции.

Заключение

Итак. Мы настроили программу SDRSharp для работы с нашим китайским RTL-SDR приемником. Можно идти в бой. Хоть стандартных возможностей программы достаточно, мы можем также установить дополнительные плагины, которые способны значительно расширить функционал. Однако, многие написанные дополнения с новой версией шарпа отказываются работать. Многие из них постепенно адаптируют, а некоторые навсегда останутся заброшенными.

В следующей статье мы установим наиболее полезные плагины, так сказать «маст хэв». Те, без которых сейчас я не представляю полноценное использование программы. Подписывайтесь на наши группы в соц. сетях, чтобы не пропустить будущие интересные материалы.

Первые шаги с RTL-SDR

RTL-SDR — это целое семейство дешевых ТВ-тюнеров, способных выполнять функцию SDR-приемника. У этих приемников разные названия и бренды, но объединяет их одно — все они построены на чипсете RTL2832 — это микросхема, содержащая два 8-битных АЦП с частотой дискретизации до 3,2 МГц (однако выше 2,8 МГц могут быть потери данных), и интерфейс USB для связи с компьютером. Эта микросхема на входе принимает I- и Q-потоки, которые должны быть получены другой микросхемой.

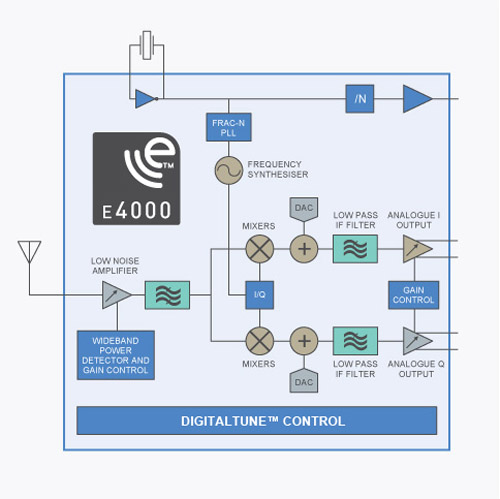

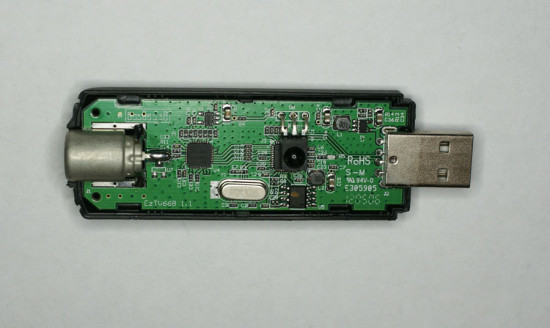

R820T и E4000 — это две наиболее удобные для SDR микросхемы, реализующие радиочастотную часть SDR: усилитель антенны, перестраиваемый фильтр и квадратурный демодулятор с синтезатором частоты. На рисунке — блок-схема E4000.

Разница между ними следующая: E4000 работает в диапазоне 52–2200 МГц и имеет немного большую чувствительность на частотах менее 160 МГц. Из-за того что производитель E4000 обанкротился и микросхема снята с производства, остающиеся тюнеры покупать все труднее, и цены на них растут.

R820T работает в диапазоне 24–1766 МГц, однако диапазон перестройки внутренних фильтров сильно затрудняет работу R820T выше 1200 МГц (что делает невозможным, например, прием GPS). На данный момент тюнеры на этой микросхеме легко купить, и стоят они около 10–11 долларов.

Также продаются тюнеры на микросхемах FC0012/FC0013/FC2580 — у них очень серьезные ограничения по частотам работы, и лучше их не покупать. Узнать, на какой микросхеме сделан тюнер, можно в описании товара или спросив у продавца. Если информации по используемым чипам нет — лучше купить в другом месте.

Где купить

В розничных обычных магазинах их не найти, поэтому нам поможет алиэкспресс. Пишем в поиске R820T или E4000, сортируем по количеству заказов, внимательно читаем описание (там должно быть явно написано, что тюнер использует микросхемы RTL2832 + E4000 или RTL2832 + R820T), и можно заказывать. Присылают обычно почтой России, в течение 3–6 недель.

В комплекте с тюнером будет и крошечная антенна — ее, конечно, лучше заменить. Хорошие результаты можно получить, используя обычную комнатную телевизионную антенну МВ-ДМВ «рога». В описании товара также нужно обратить внимание на разъем антенны — и либо искать тюнер с обычным телевизионным разъемом, либо расчехлять паяльник и делать переходник / перепаивать разъем. При пайке очень легко убить устройство статическим электричеством, так что заземляйтесь.

На многих тюнерах рядом с коннектором антенны отсутствуют защитные диоды (в данном случае U7) — их можно либо впаять самому (один к земле, один от земли — я, например, впаял 1N4148), либо оставить как есть, и антенну голыми руками не трогать и всячески беречь от статического электричества.

Софт и API для работы с RTL2832

rtl_sdr

Rtl_sdr – это драйвер, обеспечивающий «нецелевое» использование данных с TV-тюнеров на базе rtl2832. В Windows вам придется заменить драйвер тюнера по умолчанию на WinUSB с помощью программы Zadig.

Rtlsdr.dll требуют все SDR-программы, и зачастую эта DLL уже идет в поставке софта, использующего RTL2832.

Rtl_sdr также можно использовать и через консольную утилиту, чтобы протестировать тюнер или слить кусок эфира в файл:

Читать еще:  Настенный гриндер из велосипедных втулок и двигателя от старого кухонного комбайна

rtl_sdr -f 1575520000 -g 34 -s 2048000 out.dat

При дальнейшей обработке нужно помнить, что в файле байты I- и Q-потоков идут поочередно.

SDRSharp

SDRSharp — одна из популярных и простых в использовании программ под Windows для работы с RTL2832 (и некоторыми другими SDR). При старте нужно выбрать RTL2832, нажав на кнопку Front-end. Вводить частоту руками нужно в поле Center.

Слева вверху — выбор типа демодулирования. FM используется для обычного FM-вещания и аудио в аналоговом телевидении, AM — в радиостанциях на низких частотах и переговоров самолетов, NFM — узкополосное FM.

Многие внешние декодеры цифровых передач работают через «аналоговый» интерфейс — то есть ты запускаешь SDRSharp, устанавливаешь программу Virtual Audio Cable, настраиваешь SDRSharp, чтобы он декодированный звук выводил в VAC, и в системных настройках Windows указываешь VAC как устройство записи по умолчанию. В результате внешняя программа-декодер будет получать звук от SDRSharp.

GNU Radio

GNU Radio — настоящий зубр SDR. Это программный пакет, предназначенный для обработки данных, полученных от SDR-приемника, в реальном времени. Являющаяся стандартом де-факто для всех более-менее профессиональных забав в области радио, программа построена на модульной основе с учетом парадигмы ООП. Это настоящий радиоконструктор, в котором роль элементов отведена функциональным блокам: фильтрам, модуляторам/демодуляторам и несметному множеству других примитивов обработки сигналов. Таким образом, имеется возможность составить из них практически любой тракт обработки. Делается это в прямом смысле слова в несколько кликов мышкой в наглядном графическом редакторе, имя которому gnuradio-companion. Более того, gnuradio-companion написан на Python и позволяет генерировать схемы на Python. Но у такой гибкости есть и обратная сторона — освоить GNU Radio за десять минут невозможно.

Расширение диапазона поддерживаемых частот

Ниже 52 МГц / 24 МГц находится бОльшая часть интересного в радио — поэтому ограничение по минимальной частоте серьезно сужает возможности этих приемников. Расширить диапазон можно, купив up-converter, который сдвинет сигнал с антенны на 100 или 125 МГц вверх. Среди продающихся конвертеров пока лучше всех себя показывает NooElec — Ham It Up v1.2 с кварцем на 125 МГц. Использование кварца на 125 МГц очень важно, так как в районе 100 МГц находится много мощных FM-станций и без очень качественного экранирования всех частей системы они будут мешать приему.

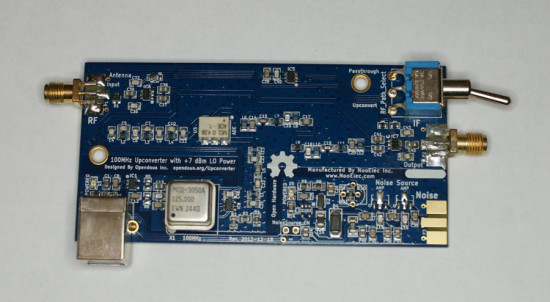

RF-конвертер NooElec — Ham It Up v1.2

Этот конвертер можно использовать с любыми SDR-системами, в том числе и работающими на передачу (есть ограничение на мощность).

Для приема на частотах менее 50 МГц придется больше внимания уделить антенне, так как габариты ее растут пропорционально увеличению длины волны. Конструкций антенн для любительской радиосвязи в КВ-диапазоне очень много, но в самом простейшем случае — это спускаемый с балкона провод длиной 5–20 м.

Малошумящий усилитель

И E4000, и R820T — кремниевые микросхемы, и усилитель внутри них шумит сильнее, чем более дорогие отдельные GaAs-усилители. Для некоторого снижения уровня шумов (на 1,5–3 дБ) и улучшения возможностей приема очень слабых сигналов можно купить малошумящий усилитель, который включается между антенной и тюнером.

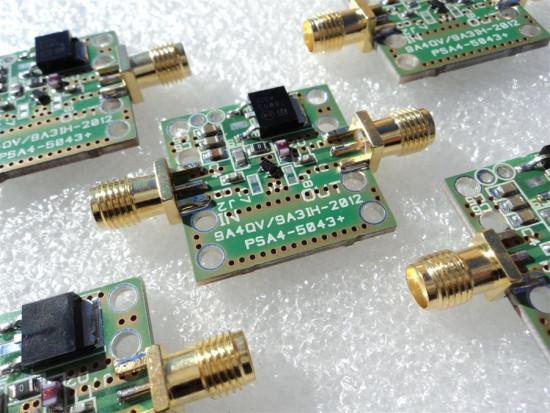

Один из вариантов — LNA for all.

Малошумящий усилитель LNA for all

Прием длинно- и коротковолновых аналоговых и цифровых радиостанций

До прихода интернета КВ-радиостанции были одним из способов узнавать новости с другого конца земного шара — короткие волны, отражаясь от ионосферы, могут приниматься далеко за горизонтом. Большое количество КВ-радиостанций существует и поныне, их можно искать в диапазоне 3.5–29 МГц.

Дальнейшее развитие — цифровые DRM-радиостанции: на коротких волнах передается сжатый звук с коррекцией ошибок + дополнительная информация. Слушать их можно с помощью декодера Dream. Диапазон частот для поиска — от 0 до 15 МГц. Нужно помнить, что для таких низких частот может понадобиться большая антенна.

Радиостанция «судного дня» — UVB-76

UVB-76 расположена в западной части России, передает на частоте 4,625 МГц с начала 80-х годов и имеет не до конца ясное военное назначение. В эфире время от времени передаются кодовые сообщения голосом. Мне удалось принять ее на RTL2832 с конвертором и 25-метровую антенну, спущенную с балкона.

Другие применения и границы возможного

RTL2832 можно использовать для отладки передатчиков, подслушивания за радионянями и аналоговыми радиотелефонами, для разбора протоколов связи в игрушках на радиоуправлении, радиозвонках, пультов от машин, погодных станций, систем удаленного сбора информации с датчиков, электросчетчиков. С конвертором можно считывать код с простейших 125 кГц RFID меток. Сигналы можно записывать днями, анализировать и затем повторить в эфир на передающем оборудовании. При необходимости тюнер можно подключить к Android-устройству, Raspberry Pi или другому компактному компьютеру для организации автономного сбора данных из радиоэфира.

Можно принимать фотографии с погодных спутников и слушать передачи с МКС — но тут уже потребуются специальные антенны, усилители. Фотографии декодируются программой WXtoImg.

Есть возможность захватывать зашифрованные данные, передаваемые GSM-телефонами (проект airprobe), в случае если в сети отключен frequency-hopping.

Возможности SDR на основе RTL2832 все-таки не безграничны: до Wi-Fi и Bluetooth он не достает по частоте, и, даже если сделать конвертер, из-за того, что полоса захватываемых частот не может быть шире

2,8 МГц, невозможно будет принимать даже один канал Wi-Fi. Bluetooth 1600 раз в секунду меняет рабочую частоту в диапазоне 2400–2483МГц, и за ним будет не угнаться. По этой же причине невозможен полноценный прием аналогового телевидения (там нужна принимаемая полоса 8 МГц, с 2,8 МГц можно получить только черно-белую картинку без звука). Для таких применений нужны более серьезные SDR-приемники: HackRF, bladeRF, USRP1 и другие.

Тем не менее возможность исследовать как аналоговый, так и цифровой радиоэфир теперь есть у каждого!

Делаем первые шаги с RTL-SDR, USB RTL2832U

SDR приёмник на микросхемах RTL2832U + R820T обладает следующими характеристиками:

Диапазон частот: 24 — 1750МГц
Модуляция: АМ, FM, NFM, LSB, USB, CW (ADS-B, D-STAR, AIS и другие виды. )
Полоса обзора: меняется от 250кГц до 3МГц
Чувствительность: 0.22мКв (на 438МГц. в режиме NFM)
Входное сопротивление приёмника: 50ом
Диапазонные фильтры: только внешние
Разрядность АЦП: 8бит
Динамический диапазон: 50дб (в режиме CW)
Задержка принимаемого сигнала: 340мсек.
Интерфейс: USB 2.0
Требования к ПК: любой современный
Операционная система: Windows, Linux, Android

Для чего нужен радиолюбителю SDR приёмник? В первую очередь для различных экпериментов. Проконтролировать качество своего сигнала, послушать круглый стол, определить прохождение, принять APRS маяки. Этот SDR-приёмник можно использовать как панорамную приставку к КВ трансиверу, как селективный измеритель и как анализатор спектра.

RTL-SDR приёмник перекрывает любительские диапазоны: 24МГц, 28МГц, 50МГц, 145МГц, 430МГц, 1270МГц и безлицензионные частоты CB, LPD, PMR.

Кроме возможностей интересных радиолюбителям, этот приёмник можно использовать и по прямому назначению. Установив программу с CD-диска, вы сможете смотреть цифровое TV в стандартах DVB, DVB-T, слушать цифровое DAB+ и аналоговое FM радио.

Покупка
Я заказал несколько разных TV Dongle Mini в интернете и через месяц получил их на почте. Именно модели с микросхемами RTL2832U + R820T обладают перечисленными выше характеристиками. У других моделей может отличаться диапазон, чувствительность, полоса обзора и тд. Для сравнения приёмников между собой и тестирования, использовался FUNcube Dongle Pro.


SDR приёмник на микросхемах RTL2832U + R820T

В комплект входит сам приёмник, антенна, пульт дистанционного управления, CD диск. Из этого комплекта нам потребуется только приёмник с usb разьёмом.

Установка
Для приёма любительских радиостанций, CD диск который идёт в комплекте с RTL SRD не понадобится. Здесь требуются другие драйвера и программы, которые описаны ниже:

Драйвера скачайте с сайта zadig. Они отличаются для Windows XP и для Windows 7,8. Берите только те которые нужны вам.

Подключите RTL SRD к usb порту компьютера. Антенна пока не нужна. Windows начнёт искать драйвера, не обращайте на неё внимания. Распакуйте архив zadig.7z в любую папку и запустите файл zadig.exe Откроется окно в котором нужно выбрать ваш SDR и нажать большую кнопку Install Driver. После установки драйверов, обязательно перезагрузите компьютер.

Читать еще:  Делаем самостоятельно электрический скейтборд


установка драйверов в Windows

Теперь установим программу для управления RTL SRD приёмником. Рекомендую использовать SDRSharp и HDSDR они бесплатные, простые, функциональные.

Программа SDRSharp не требует установки. Скачайте архив sdr-nightly.zip и дополнение к нему sdr-nightly-rtlsdr.zip Распакуйте их в папку sdrsharp. Теперь установку можно считать законченной. Запустите файл sdrsharp.exe для настройки программы.

Программа HDSDR устанавливается на ПК стандартным способом. Зайдите на сайт www.hdsdr.de , внизу странички будет ссылка на последнюю версию программы. Скачайте её и запустите инсталяцию.

После установки, нужно скачать дополнительный DLL-модуль со странички hardware. Выберите из списка вашу модель, скачайте и положите этот файл в папку с программой C:Program FilesHDSDR На этом установка закончена.

Настройка
Итак, SDRSharp установлена, осталось её настроить. Запускаем sdrsharp.exe, открывается окно программы. Жмите на кнопку выбора устройств в верхнем левом углу, выбирайте RTL-SDR/USB и жмите кнопку Play. Установите нужную частоту, подключите антенну, при подключении даже короткой антенны, яркость водопада увеличивается что говорит о том что приёмник работает.


выбор устройства в программе SDRSharp

Выберите режим, например NFM и попытайтесь послушать ближайший репитер. Если в эфире нет сигналов, включите свою УКВ станцию и примите свой же сигнал. Установите галочку в пункте Correct IQ. Другие установки, шаг, шумодав, полоса, громкость — сделайте по своему желанию.

Практически все приёмники требуют подстроить точность частоты. Делается это в меню Configure (смотрите картинку) в пункте Frequency correction (ppm). Для корректировки, запустите приём, настройтесь на сигнал с известной частотой, подбирайте значение чтобы совместить пик сигнала и красную вертикальную линию.


основные настройки программы SDRSharp

Теперь про HDSDR
После инсталяции HDSDR, кликните по иконке на рабочем столе. Появится окно с предложением выбрать DLL драйвер. Он у вас один (ExtIO_RTL.dll), выбираете его, после чего программа запускается.

Чтобы начать приём, установите частоту и нажмите кнопку Start. Отрегулируйте громкость и сделайте основные настройки. Кнопка ExtIO откроет окно где можно установить уровень усиления приёмника, скорректировать частоту и другие параметры.

Много настроек самой программы HDSDR, можно сделать через меню Options. В нижней строке видно насколько тот или иной режим работы загружает центральный процессор вашего компьютера.


основные настройки программы HDSDR

Особенности SDR-приёмника
Конечно, вы захотите использовать SDR не только для экспериментов, но и для приёма станций из эфира. Здесь кроется одна особенность. Дело в том что RTL SRD не имеют диапазонных фильтров. Поэтому при подключении внешней антенны и при сильных помехах, возможно забитие входа приёмника. С хорошей антенной вы не сможете получить максимальную чувствительность из-за помех и наводок.

В показанном на фото RTL-SRD прёмнике используется антенный разьём MCX. Такие разьёмы иногда используются в сотовых телефонах, модемах и другой миниатюрной технике.

Выход простой — использовать внешние 2-3х контурные фильтры на нужные вам частоты (24.89-24.99МГц, 28.0-29.7Мгц, 144-145МГц, 430-440МГц и 1260-1300МГц). Фильтры легко сделать самому, их описание неоднократно приводилось в радиолюбительской литературе.

Двухконтурный фильтр сосредоточенной селекции (смотрите картинку) кроме своего прямого назначения, выполняет функции защиты приёмник от статики, так как вход фактически закорочен на корпус, по постоянному току.

Именно с фильтрами вы получите отличный приёмник, не уступающий (по основным характеристикам) классическому УКВ сканеру или радиостанции.


двухконтурный фильтр сосредоточенной селекции для SDR-приёмника

Антенну, которая идёт в комплекте с приёмником, можно модифицировать. Если её удлинить до 163мм, она будет иметь резонанс в диапазоне 420-450МГц и вы сможете слушать 430-440МГц, LPD, PMR частоты. Для хорошего согласования, магнит антенны должен стоять в центре железного основания.

Второй вариант, отрезать антенну, а на свободный конец кабеля припаять SMA или BNC разьём, для подключения к внешним антеннам. Как это сделано у меня, смотрите на фотографиях:

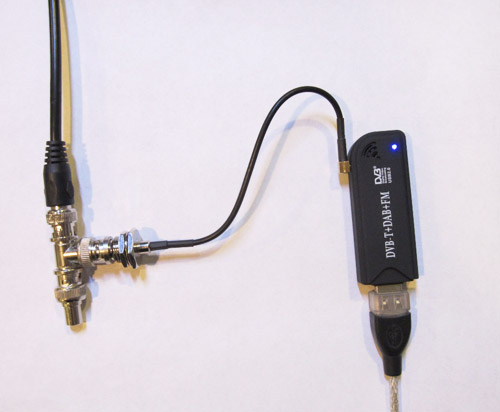

приёмник с комплектом переходников (антенный разьём в приёмнике: MCX female)


корпус сделан из обрезиненного пластика приятного на ощупь


сравнительные тесты разных SDR УКВ приёмников


SDR приёмник с антенной на 435МГц


самодельный переходник TV-SMA (корпус этого приёмника из дешевого пластика)


переходник с обычного TV разьёма на SMA

Сравнение приёмников:
Сравнение FUNcube Dongle Pro и двух TV Dongle (RTL2832U+R820T) подключенных к одному ПК, на одну антенну, проводилось на частотах 145МГц, 438МГц, 1270МГц, в процессе экспериментов, выявились следующие достоинства и недостатки:

× Два разных приёмника TV Dongle на комплекте RTL2832U+R820T работают совершенно одинаково.
× Разницу в чувствительности между FUNcube Dongle Pro и TV Dongle обнаружить не удалось.
× Полоса обзора у FUNcube Dongle Pro всего 192кГц, у TV Dongle 2МГц.
× Для FUNcube Dongle Pro не нужны специальные драйвера, Windows 7 определяет его автоматически.
× В FUNcube Dongle Pro установлен 16-и битный АЦП, поэтому динамический диапазон больше.
× У FUNcube Dongle Pro лучше характеристики по забитию.
× Для нормального приёма, FUNcube Dongle Pro как и TV Dongle нуждаются в диапазонных фильтрах.
× FUNcube Dongle Pro имеет больше регулировок, что позволяет гибко настроить его приёмный тракт.
× Диапазон частот у FUNcube Dongle Pro начинается с 64МГц, у TV Dongle с 24МГц.
× TV Dongle в процессе работы нагревается сильнее чем FUNcube Dongle Pro.

Если сравнивать описываемый здесь TV Dongle с классической УКВ радиостанцией (например Yaesu FT-60R), то мы увидим, что радиостанция показывает заметно лучшие показатели по забитию, устойчивость к интермодуляции и чувствительность.

Собственно никто и не ждёт от простого и дешёвого sdr-приёмника высоких характеристик. У него другие приемущества, которых нет у классического супергетеродина.

Панорамная приставка:
TV Dongle легко добавить к любому КВ трансиверу с преобразованием вверх в качестве паралельного приёмника. Таким образом если добавить TV Dongle к ICOM 718 вы получите уже два приёмника, аналоговый и цифровой. Правда, у цифрового приёмника будет заметная задержка сигнала, что не всегда комфортно, но зато у вас появится возможность слушать FM, который в IC-718 не предусмотрен и шикарный панорамный индикатор. Подключать SDR нужно к первой ПЧ (около 70МГц), после фильтра.


Блок-Схема подключения панорамного индикатора к аналоговому трансиверу

Панорамная приставка пригодится и в УКВ радиостанции. Если ПЧ вашей УКВ радиостанции попадает в полосу пропускания TV Dongle, то вы получите возможность на простую УКВ ЧМ станцию слушать два сигнала в одном диапазоне, а также другие виды модуляции (SSB,AM).

Готовый дистрибьютив:
Для облегчения первоначального запуска и настройки TV Dongle, предлагаю предварительно настроенный дистрибьютив sdrsharp-ua6hjq в архиве. Пошаговая инструкция:
1. Скачайте и распакуйте архив в любую папку.
2. Зайдите в папку SDRsharp и запустите файл zadig.exe (для установки драйвера)
3. Выберите ваше устройство, установите драйвер нажав кнопку Install Driver и выйдите из программы.
4. Запустите SDRSharp.exe, выберите RTL-SDR/USB и нажмите Play.

Автоматическое создание дистрибьютива:
На сайте sdrsharp.com есть скрипт для автоматической сборки дистрибьютива SDRSharp основанной на последней версии. Я немного модифицировал этот скрипт и добавил пояснения.

Вам нужно скачать себе архив sdr-install-ua6hjq.zip, затем распаковать его и запустить файл install-ua6hjq.bat. Перед запуском скрипта, компьютер нужно подключить к интернету, так как дистрибьютив и дополнительные плагины будут скачаны с сайта sdrsharp.com. Скрипт update-ua6hjq.bat предназначен для обновления уже установленной программы (ваши настройки не меняются), он находится в папке sdrsharp.

Работа на слабом компьютере:
1. В программе SDRSharp нужно уменьшить Sampling Rate до минимума 0.25 MSPS. Также следует уменьшить скорость обновления анализатора спектра и водопада, для этого сдвиньте ниже ползунок Speed. Так вы уменьшите нагрузку на 20-30%.

2. Если это не помогает, попробуйте использовать консольную программу, которая существенно снизит нагрузку на ЦПУ. Здесь нет накаких визуальных индикаторов, только окно оболочки. Настройка под конкретный приёмник производится параметрами в командной строке. Нагрузка уменьшится на 50-60%.

Ссылка на основную публикацию
Статьи c упоминанием слов:

Adblock
detector
