Простой FM передатчик. Слушай свою музыку по радио

Как сделать простой радиопередатчик – схема сборки ФМ-трансмиттера (домашней радиостанции) своими руками

Прочитав эту инструкцию, вы узнаете как собрать радиопередатчик своими руками, который может передавать сигнал на расстояние до 3 км и более с ВЧ мощностью в один ватт. В инструкции будет дана полная детальная схема, спецификации и процедура тестирования.

Простой радиопередатчик (например, Belkin) связывает вашу домашнюю развлекательную систему с портативным радио, которое можно переносить по дому и на двор. Например, вы можете воспроизводить музыку на CD-чейнджере в своей гостиной и слушать ее на портативном радио у барбекю на заднем дворе с помощью автомобильного FM-передатчика с диапазоном 100 мВт и 10-метровым диапазоном. Такое устройство можно легко приобрести на Ebay и т. д. С помощью небольшого хака дальность домашней радиостанции может быть увеличена до 100 метров.

Шаг 1: Блок-схема и электросхема

Этот ФМ-передатчик имеет 3 радиочастотных ступени.

  1. A (VFO) генератор переменной частоты (30 мВт),
  2. Ступень драйвера класса C (150 МВт) в качестве буфера
  3. Окончательный усилитель мощности класса C (1 Вт)

В основном, каждый FM-передатчик должен иметь генератор, управляемый напряжением (VCO). Это высокочастотный генератор, выходная частота которого изменяется в зависимости от напряжения, приложенного к определенной контрольной точке. Это генератор с переменной частотой (VFO).Q1 со связанными из VFO компонентами.

Выход VFO подается на Q2. Q2, будучи буфером, не загружает VFO, а только усиливает мощность. Этот выход подается на конечный РЧ-усилитель мощности Q3, выход которого подается на настроенную цепь. Несколько конденсаторов C 4,8,9,10 используются на шине питания для высокочастотной фильтрации. Если один из них питает VFO-транзистор Q1 напрямую c микрофоном в основании, он становится цепью FM-передатчика.

При постоянном напряжении 12 В на V1, она выдает 1 Ватт РЧ-мощности. При использовании антенны типа Yagi, с алюминиевыми трубками как на стороне передатчика, так и на стороне приемника, смотрящими друг на друга на расстоянии прямой видимости, диапазон может быть до 5 км.

Шаг 2: Список компонентов

Заметка. Пакет Q2 должен быть типа «TO 92-B» (немного больше, чем пакет BC547), а не простой TO 92, который немного меньше по размеру (такой же, как BC547). Кроме того, обратите внимание, что конфигурации контактов для этих двух типов различны. В случае использования пакета TO92 увеличьте значение R7 до 56 Ом на 1/2 Вт, в противном случае он сгорит. Но пакет TO92 может повлиять на дальность.

Для надлежащего радиуса действия, Q3 должен быть 2N3866 с радиатором. Однако можно использовать 2N 2219, что радикально ухудшит дальность.

Шаг 3: Тестирование

Для начала в качестве антенны используйте простой одиночный провод длиной 75 см, стоящий прямо, для достижения дальности в помещении около 100-200 метров. Телескопическая антенна аналогичной длины также пригодна для испытаний, и даст диапазон также всего в 100-200 метров. Никогда не берите для антенны провод длиннее 79 см, думая, что он охватит более высокую дальность. На самом деле, если вы сделаете это, диапазон упадет.

Частота передатчика может быть установлена в диапазоне FM от 88 до 108 МГц путем регулировки TR1 (триммера 1) на VFO или путем изменения расстояния между катушкой L1.

1 настройка частоты

ПРИМЕЧАНИЕ. Не пытайтесь проверять устройство вечером или ночью, потому что в это время будут активны многие мощные FM-станции. Проверяйте его только в дневное время. У некоторых людей с этой схемой возникали проблемы, если они не спаивали всё должным образом.

Самая большая проблема — не знать, колеблется ли частота, так как она находится вне диапазона большинства простых осциллографов. Кому-то может потребоваться использование частотного счетчика RF, а он очень дорогой. Итак, чтобы знать, что колебания есть, и выяснить, на какой они частоте, самый простой способ — перевести сотовый телефон с FM-радио (или любое FM-радио) в режим поиска рядом с передатчиком, пока вы не услышите какой-то звук, пока вы постукиваете в микрофон.

Обратите внимание, что в непосредственной близости от передатчика будет несколько частот, отвечающих на микрофон, и вас это может сбить с толку. Так что после первоначального испытания отойдите от передатчика по крайней мере на 30 метров. Там дисплей выдаст только одну частоту — с которой он получит наилучший чистый звук, а все остальные частоты дадут шипящий звук, и это и будет частота, на которой работает передатчик.

Очень аккуратно (около 1 градуса) отрегулируйте триммер TR1a по часовой или против часовой стрелки, частота передачи изменится. Затем снова включите мобильный телефон для поиска и найдите частоту. Если вы очень близки к мощному передатчику, вы не определите радиус действия. Снова измените частоту, чтобы перейти за 106 МГц, где обычно не вещают коммерческие станции.

2 Регулировка расстояния после подключения антенны Yagi или GP

Диапазон передачи регулируется TR2. Для этого используйте мультиметр в режиме постоянного тока 250 мА последовательно с источником питания 12 В, а затем отрегулируйте триммер TR2, пока ток на максимуме. Отрегулируйте ток примерно до 75 мА (при напряжении 12 В постоянного тока от хорошего адаптера) или пиковый ток от триммера 2, скажем, до 85 мА. С пика при повороте по часовой стрелке ток будет падать, при повороте против часовой стрелки он также будет падать. И это лучшая позиция TR2 для полной подачи мощности на антенну.

Читать еще:  Самодельный лук из лыж

Обратите внимание, Q3, круглый металлический корпус должен быть полностью покрыт поставляемым с ним черным радиатором, без которого он сильно нагреется и в итоге сгорит. При напряжении около 100 мА при 12 вольт он должен охватывать хороший диапазон и быть теплым, но за пределами этого тока, хотя он может охватывать более длинный диапазон, он сильно нагревается и, вероятно, быстро выйдет из строя. Попытайтесь коснуться радиатора и определите, насколько он горячий. Если он сильно нагревается, отключите его и уменьшите ток.

Важное примечание. Не используйте металлическую отвертку. Вы должны использовать маленький нежелезный предмет, действующий как отвертка. Такой предмет не изменит частоту, когда вы поднесёте руку к триммеру, который обычно бывает металлическим. Предпочтительна медная или алюминиевая отвертка с изолированным верхом.

Шаг 4: Для длинных дистанций

Для покрытия больших дистанций используйте антенну Yagi. Выход подается на коаксиальный кабель (обычно используемый для кабельного телевидения), сопротивление которого практически сопоставляется с сопротивлением антенны Yagi 75 Ом с помощью триммера TR 2 настроенной цепи для максимальной подачи мощности, то есть на Yagi / GP антенну.

Никогда не включайте передатчик без антенны, так как в этом случае полная мощность формирует коэффициент стоячей волны КСВ на силовом транзисторе Q3, который сильно нагревается, что приводит к его отказу.

Рассказываю как сделать какую-либо вещь с пошаговыми фото и видео инструкциями.

Простой FM передатчик. Слушай свою музыку по радио


Схема дистанционного передатчика звука


Рисунок платы с деталями дистанционного передатчика звука

Как ни странно, FM передатчик запустил с первого раза, частоту поймал на 107.5 МГц. Прибор собрал, настроил. Глубина баса и качество порадовали, а также мощность, и еще очень удобно регулировать громкость. До этого себе сделал усилитель на 200 Вт, на входе подключил радиоприемник и настроил на частоту передатчика. С собой беру телефон и передатчик, и иду на огород копать картошку. Там включаю музычку и все очень четко играет на расстоянии 100-150 метров. Рекорд моего передатчика 500 метров, только при условии, что к антенне подключить провод длиной 2 метра, но тогда частота значительно уменьшается, хоть и расстояние приема увеличивается. На данный момент это самый удачный мой передатчик из всех других, повторённых схем.

Ток потребления от кроны около 18,5-21 мА, правда крона подсевшая и выдает 8.2 вольта, но устройство всё равно работает. При испытаниях работало от 9.1 вольта вплоть до 7.1, и частота не плыла! По дому берется прекрасно, как будто обычное FM радио слушаешь. Звук чистый, без всяких шумов.

Варикапы брал в модуле дециметрового канала от ТВ, их там штук 5 вроде стоят, у него скраю синяя точка, а напротив — черная. Резистор R6 лучше уменьшить, чем в схеме, до 27-30 кОм, это если сигнал со штекера, а не микрофона. Дроссель подбирать желательно, чтоб выходной транзистор НЕ грелся и что бы мощность была оптимальной — это уже с ВЧ индикатором поиграетесь, у меня стоит на 150 микроГенри. Антенну через конденсатор 10-15 пФ с коллектора снимать, тогда передатчик НЕ подвержен влиянию человека. Мощность сигнала такая, что мой волномера не имея контакта, а лежа рядом с антенной, почти зашкаливает!

Все собрал и настроил за день, поэтому рекомендую эту схему к повторения. Кстати катушку пробовал мотать 1.2 мм проводом — сигнал плохой, все возбудится в генераторе, так что лучше 0.5-0.7 мм, не более. Антенна у меня в корпусе лежит — это простой проводок примерно 30 см. Еще очень хотел взять антенну с телефона и поставить в передатчик, чтобы можно было вынимать, так было бы гораздо лучше, но не нашел антенны.

Корпус получился очень оригинальный, с блока питания к приставке Сега или Денди. Сторону где вилка выбросил, а вместо нее вырезал пластмассу. Расположение элементов в корпусе слишком плотное получилось — еле все в коробку впихнули, надо было взять чуть поболее в размерах, но ничего: и так сойдет. В корпусе у меня сама плата FM передатчика музыки лежит, крона на 9 вольт и выключатель питания. Всем спасибо за внимание. Автор идеи: ИГОРЬ.

Простой FM передатчик. Слушай свою музыку по радио

Доброго времени суток, Самоделкины!
Решили сегодня заморочиться со следующим вопросом — магнитола древняя в кухне есть. В силу того, что в зале на компьютере играет почти круглосуточно онлайн радио (чиллаут или джаз с классикой) захотелось продублировать эту же музыку на кухне. Прокладывать провод — по относительно недавнему ремонту, да и использовать тяжелую технику в виде перфоратора как-то было ну совсем облом.

Вот и родилась идея сделать FM передатчик и выдать через него сигнал на радиоприемник в кухне.
Да, будет моно. При размерах магнитолы — стерео там и не слышно =)

На этот раз крафт будет уже из новых компонентов. Заморочки начались сразу. Убил полдня на сортировку запасов резисторов и конденсаторов, выяснилось что половина нужных номиналов в SMD, половина — обычные ногастые. Придется делать сборную солянку. Провод для катушки 0,3мм нашелся сразу. Из транзисторов — тоже, сначала думал SMD BC847 ставить — в итоге остановился на советской классике КТ3102.

Если пользовать такую монтажную плату , как у меня — ноги на деталях не обрезайте сразу — из них делаются шины плюса и минуса, а также нечто вроде дорожек.

По поводу определения диаметра проволоки обычной линейкой, без микрометра и штангенциркуля. Действуем так же, как и в задачке — определить вес монеты, если погрешность весов выше ее веса. А именно — мотаем пару десятков витков вплотную в один ряд на стержень — и меряем линейкой. Ширину намотки делим на количество витков и получаем диаметр проволоки.

Материалы и компоненты

1. Проволока 0.3-0.5мм — десять см
2. Транзисторы КТ3102 или аналоги — 2шт
3. 10pF — 2шт
4. 100nF — 1шт
5. 1000pF -1шт
6. 0,1mF -1шт
7. 50pF — 1шт
8. Подстроечный резистор — от 10КОм до 100КОм
9. 47 КОм -1шт
10. 470 Ом — 1шт
11. 150 КОм — 1шт
12. 330 Ом -1шт

Читать еще:  Ветрогенератор из двигателя постоянного тока

Батарейка — аккумулятор — блок питания — на выбор от 3 до . 12+ вольт (зависит от транзистора). Я поставил АКБ от телефона 3.7В. С повышенным напряжением сегодня не стал играться. Оставлю на следующий раз, будем уменьшать габариты. Травану платку и заколбасим все на SMD.

Итак, погнали паять !
Расположение элементов заранее не планировал, поэтому позиционирование буду делать по ходу пьесы.

Пообкусывал лишнее и пропаял подстроечный резистор, базу транзистора и конденсатор.

Собираю дальше. слева — прокинул минусовую перемычку, поставил еще один конденсатор.

Погнали с СМД баловаться =)

Тут мне стало ясно, что схемка выйдет ну просто микроскопическая. Да. зеленым на схеме зачеркиваю то, что уже установил. Иначе потом думай — что забыл или что поставил. Тем более мелкие SMD, и благо если у всех конденсаторов номинал одинаковый. Конденсаторы не маркируются никак — поди потом догадайся что впаял.

Пришло время мотать катушку.

Мотаю на стержень 4мм диаметром, провод 0,3. Лак перед намоткой снял с одной стороны и залудил.

Второй конец зачищал острым ножом после намотки. Его залуживаем тоже.

Нашел удобное место для катушки, ну и впаял оную.

Паяю 50 пикофарад на обратную сторону на тот случай, если не подойдет и придется подбирать из более мелких. Прямо на фото подписал вывод антенны.

Припаял антенну и провода входа, аккумулятор.

Итак, теперь запуск!
Заработало с первого раза. Попал в самый низ FM диапазона. Поигрался с катушкой, раздвинул ей виточки и настроился на свободную от радиостанций частоту 87МГц. Накрыло все комнаты и кухню. Решили с сыном проверить дальнобойность — метров 50 на улице бьет. Для увеличения радиуса покрытия можно поднять напряжение или поставить более мощный выходной транзистор, но такой цели не было. Да и зачем соседям музыку мою слушать. Так как у меня частный сектор — то при трансляции из дома покрытие практически только моего участочка небольшого. У соседа в доме уже не берет! Идеально получилось.
Для чего нужен подстроечник. Им мы будем регулировать уровень громкости входного сигнала, ибо я дал ему сигнал с Audigy PRO — а там — все добрые 500мВ. Проще говоря убрать искажения и ограничить входной сигнал.
Как подать аудиосигнал. Из ЛЮБОГО источника звука, куда вставляются наушники или разъема типа тюльпан. До 500мВ.
По потреблению. Очень даже экономная схемка. Всего-навсего 15мА тока при 3.7 вольтовой Li-Ion батарее от телефона. То есть 1500 мА батареи хватит на 100 часов или 4 дня непрерывной работы.
Скорее всего таким передатчиком теперь оснастим портативную аудиоколонку. Или вообще к ней USB разъем припаяем в виде источника питания и зарядника. пущай пока пару дней потрудится как домашняя радиостанция.

Остались очень довольны простотой схемки, да и я что-то давненько SMD не паял.
Всем удачи и хороших идей!

Слушайте MP3 музыку на любом FM-приёмнике с помощью MP3 передатчика

Введение

В наше время цифровой музыки практически каждый прогрессивный подросток в больших городах слушает уже не обычный плеер, а цифровой с записями в формате MP3. Компактность формата, позволяющего записывать на один диск несколько часов музыки, а так же с лёгкостью обмениваться ею через интернет, делает его очень популярным. Однако, к сожалению, ещё слишком много устройств, которые не поддерживают формат MP3. Это могут быть как обычный домашний музыкальный центр, так и автомагнитола. Да и не для кого не секрет, что очень много автомобилистов используют кассетные магнитолы. Менять магнитофон на CD-магнитолу с поддержкой MP3 довольно накладно по деньгам, а вот сделать апгрейд было бы неплохо. Раньше существовали решения типа MP3-кассет, но все они не получили широкого распространения в виду различных причин. К тому же, с помощью такой кассеты ну никак не послушаешь MP3 записи на CD-автомагнитоле. Однако, прогресс не стоит на месте и универсальное устройство было создано. Как оказалось, решение лежало на поверхности — всего лишь надо было создать цифровой плеер, который передавал бы музыку на радиоволне. Миниатюрная радиостанция малой мощности, работающая на расстоянии нескольких метров, чтобы вы могли принимать MP3 на домашний музыкальный центр или в автомобиле, но не мешали окружающим.

К счастью, ничего сложного в таком устройстве нет и подобные MP3-передатчики уже начинают поступать в продажу. Некоторые из них работают на фиксированной волне, то есть, передают вашу музыку, скажем, на частоте 87.7 МГц. Если эта частота уже занята какой-нибудь радиостанцией, может быть, даже вашей любимой, использование подобного передатчика ставится под сомнение. Но сделать более универсальное устройство, рассчитанное на использование в домашних условиях и в автомобиле было совсем несложно. И сегодня в нашем обзоре мы рассмотрим подобный продукт от компании JTTEL, получивший простоё название Multi-Player. А заодно порассуждаем на тему удобства эксплуатации и целесообразности покупки.

К сожалению, JTTEL Multi-Player на момент написания обзора ещё не поступил в продажу не российский рынок и нам достался лишь его образец, привезённый компанией » Data Storage » с выставки CeBIT 2004. Поэтому, возможно, когда продукт пойдёт в массы, в него уже будут внесены некоторые изменения.

Устройство поставляется в небольшой бело-зелёной упаковке. На фотографии коробочка немного порвана и испачкана. Приносим свои извинения — это образец, как-никак.

Сбоку на коробочке указаны технические характеристики самого устройства:

Передача радиосигнала на частоте 87.7-107.9 МГц

Подстройка частоты с шагом 0.2 МГц

Использование в качестве носителя флэш-диска, картридера или внешнего винчестера с интерфейсом USB 1.1/2.0

Текстовый экран с иконками и зелёной подсветкой

Питание от БП 110-220 В или от автомобильного прикуривателя

Читать еще:  Простейшая бюджетная кровать - собираем в комнате

Возможность питания по шине USB при подключении к компьютеру

Возможность подключения наушников

Как видно, встроенной памяти у мультимедиа-плеера нет, он проигрывает музыку с вашего мобильного носителя с интерфейсами USB 1.1 или USB 2.0. Об удобстве такого решения мы ещё поговорим, а пока посмотрим на то, что лежит в коробке.

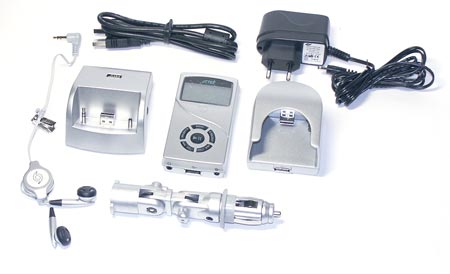

Комплект поставки достаточно хороший. Как ни странно, в этой маленькой, с первого взгляда, упаковке, вместилось достаточно многое.

Так как у нас в лаборатории побывал лишь образец устройства, то ни инструкции, ни дисков с программным обеспечением в комплекте не поставлялось. Хотя, скорее всего, никакого программного обеспечения и не потребуется, ведь это устройство, имеющее довольно посредственное отношение к компьютеру. В коробочке находятся:

Сам мультимедиа-плеер/радиопередатчик JTTEL Multi-Player

Док-станция для подключения к компьютеру

Док-станция для использовании в автомобиле с кронштейном крепления в прикуриватель

Сетевой блок питания

Посмотрим на всё это по отдельности.

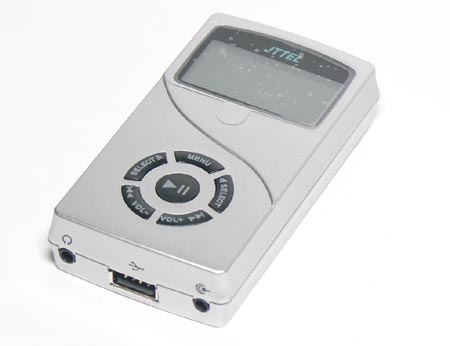

Сам по себе мульти-плеер не рассчитан на то, что вы будете носить его с собой в кармане, как, скажем, дисковый плеер или MP3-проигрыватель со встроенной памятью. Будучи установленным дома или в автомобиле, это устройство всё же рассчитано на стационарное использование.

Судите сами — коробочка размерами 96x51x20 мм без встроенных элементов питания, без встроенной памяти, без чехла для переноса в комплекте, без ушка для цепочки и с пятью кнопками лишь на лицевой панели. В нижней части его установлены три разъёма — для подключения наушников или аудио колонок, для подключения питания и USB гнездо. В это гнездо подключается носитель информации, через это же USB гнездо мульти-плеер можно подключить к компьютеру или к док-станции. Кстати, о док-станциях.

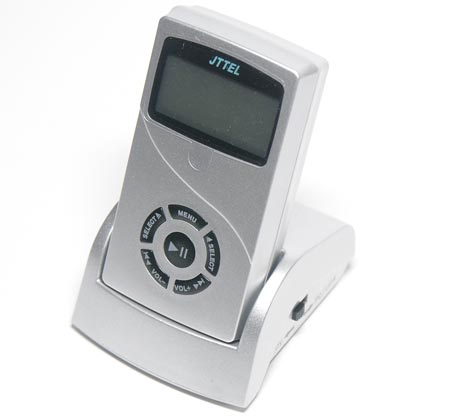

Первая из них служит для использования мульти-плеера дома. Эта станция имеет два внешних USB гнезда, в одно из которых подключается кабель для соединения плеера с компьютером, а другое — для подключения носителя данных. Ну и, естественно, в самой станции установлены аудио гнездо, USB контакты и питание плеера. Сбоку на док-станции имеется переключатель двух внешних USB разъёмов: будет ли использоваться тот, к которому подключается носитель или тот, через который производится подключение к компьютеру.

Установив в эту док-станцию JTTEL Multi-Player, можно подключить к ней флэш-диск и передавать музыку по радиочастоте домашнему музыкальному центру или старому карманному плееру со встроенным радиоприёмником.

При этом, естественно, Multi-Player надо будет подключить к розетке питания. Как видите, связь с компьютером совершенно не обязательна. Рассмотрим другое применение Multi-Player — апгрейд автомобильной магнитолы.

Автомобильная док-станция состоит из двух частей: непосредственно колыбелька для плеера и кронштейн, устанавливающийся в автомобильный прикуриватель. Этот кронштейн имеет двойное «колено», чтобы изменять свою длину и чтобы пользователь мог настроить высоту посадки плеера в автомобиле по своему усмотрению.

Конечно же, удобство установки этого устройства зависит от модели каждого автомобиля и конструкции его панели управления. В нашем случае, например, пришлось подстраивать высоту крэдла, чтобы при переключении передач не упираться в него рукой.

Кстати, очень удобно, что автомобильная док-станция состоит из двух частей, так как при необходимости колыбелька поворачивается и снимается из кронштейна прикуривателя. Так её можно прятать в бардачок на стоянке или забирать с собой каждый раз, когда оставляете машину надолго без присмотра, потому как в противном случае плеер просто сопрут.

Впечатления от использования

Мне трудно оценить удобство JETTEL Multi-Player в домашних условиях: лично я слушаю музыку на компьютере. Но, как говорится, сколько людей, столько и мнений и жизненных ситуаций. Бесспорно, если компьютер занят, то удобно будет слушать MP3 на домашнем музыкальном центре или карманном радиоприёмнике. Главное — чтобы не выходить из зоны уверенного приёма.

Что же касается автомобильного использования, то здесь удобство подобного плеера трудно недооценить. Судите сами — флэш-диски сегодня стали чуть ли не самым распространённым мобильным носителем информации, уступая, разве что, обычным компакт-дискам. На флэш-диск очень легко записать музыку с компьютера, к тому же его не сложно заменить на более новый. То есть, вы не привязаны к памяти самого MP3 плеера. И даже если вы оставляете плеер в автомобиле на ночь, то для обновления музыки вам придётся всего лишь сунуть в карман флэш-диск и дома с компьютера переписать новую музыку. Жаль, что JTTEL Multi-Player не запоминает частоту вещания и каждый раз при включении вам придётся снова выбирать нужную частоту, так как по умолчанию она равна 87.7 МГц. Однако, на автомобильной магнитоле можно занести в память ту частоту, на которой будет работать мульти-плеер и переключаться на неё, когда вам этого захочется. Мощность передатчика не очень большая, поэтому, когда вы стоите на машине в пробке, возможно, ближайшие соседи, настроенные на вашу радиочастоту (если, к примеру, вы хотите заглушить своим Хэви-Металлом радио «Шансон»), и будут слушать ваши записи, но стоит им отъехать на несколько метров, как радиус действия передатчика закончится. То есть, мешать соседям вы не будете. Правда, немного неудобно, что подстройка производится с точностью 0.2 МГц. Так, например, у нас не получилось настроиться ровно на 103.0 МГц, но даже на частотах 102.9 МГц или на 103.1 МГц в автомагнитоле начисто глушился сигнал радио «Шансон». Представьте себе, какие это даёт возможности водителям, которые не желают, чтобы их пассажиры слушали какую-то ненавистную радиостанцию.

Управление плеером очень простое и интуитивно понятное. Запутаться в пяти кнопках вам едва ли удастся. А вот LCD экран мог бы быть и побольше. Надписей на экране почти нету (на английском пишутся только предустановки эквалайзера) — вся информация выводится цифрами и иконками. Поэтому пользователю, знакомому с обычными плеерами, не составит труда разобраться в этом устройстве.

Мы благодарим компанию » Data Storage » за предоставленный MP3 радиопередатчик JTTEL Multi-Player.

Михаил Дегтярёв (aka LIKE OFF)
14/04.2004
