Собираем простой металлоискатель (фото и видео)

Самый простой металлоискатель своими руками

Простейший самодельный металлоискатель

Не каждый может себе позволить купить металлоискатель. А для поиска железа и вовсе не обязательно приобретать дорогостоящее устройство. Достаточно собрать его самому. И находить он тоже будет.

К слову скажу, что я видел репортаж по телевизору, как мужик, собравший металлоискатель и искавший с его помощью металлолом, в лесу обнаружил ящик с патронами времен гражданской войны.

Я и сам давно пытался собрать такой прибор и он даже заработал! Но искать с его помощью монеты не получится, так как реагирует он преимущественно на крупные металлические предметы.

И так, для сборки простого металлоискателя нам необходимо:

два транзистора КТ315 или аналогичные;

два конденсатора 1000 пф;

два конденсатора 10000 пф;

два резистора 100 кОм.

Помимо этого пригодятся: элемент питания 3,7-5 вольт, наушники, Проволока в эмаль-изоляции диаметром 0,5-0,7 мм.

Схема сборки простейшая!

Катушки можно наматывать на обычной кастрюле. После десяти витков делается петля и продолжается намотка остальных двадцати витков.

Картонная плата металлоискателя

Ее обратная сторона

Корпус делается из любого материала, желательно герметичного. Штангу можно сваять из труб. Катушки размещаются на одной плоскости на расстоянии в 10 см.

Если при включении прибора появился в наушниках писк, то значит надо аппарат настраивать – менять расстояние между катушками. Или настроить с помощью феррита.

Таким образом, можно заработать поиском металлолома на хороший фирменный прибор. И дело доброе будет делаться – земля очищаться. Ну и металл будет повторно использоваться.

Фото в статье мои, сделаны еще в 2014 году. А первая картинка со схемой взята с открытых источников.

Как сделать несложный металлоискатель для поиска на пляже

В этой статье я расскажу, как собрать простой металлоискатель для поиска монет и драгоценностей на пляже. Он состоит из одной микросхемы — таймера NE555N, катушки и еще нескольких радиокомпонентов.

Рассчитывайте потратить на постройку этого металлоискателя до 300 рублей!

Требующиеся материалы

Для сборки металлоискателя вам потребуется:

• микросхема таймера NE555N, в корпусе DIP;
• резистор 47 кОм;
• два конденсатора 2.2 мкФ, 16 В;
• кусочек контактной макетной платы;
• батарейка на 9 вольт, переключатель, колодка для батареи;
• электромеханический звукоизлучатель;
• 100 метров медного провода диметром 0.2 миллиметра;
• немного плотного картона и клей.

Вместо электромеханического звукоизлучателя можете использовать конденсатор на 10 мкФ и любой динамик с импедансом 8 Ом, включенные последовательно.

Схема металлоискателя

Идея металлоискателя взята из книги «499 схем на таймере NE555». Я только добавил выключатель между батареей и микросхемой, а так же я использую электромеханический звукоизлучатель из старого электронного будильника вместо динамика.

Поисковая катушка

Cамая сложная часть металлоискателя это его катушка. Я рассчитал, что катушка диаметром 90 мм должна иметь примерно 260 витков медного лакированного провода диаметром 0.2 мм. При этом ее индуктивность как раз будет примерно 10 миллигенри.

Наматывал катушку аккуратно, виток к витку. Чтобы провода не распускались, сверху обмотал намотку белой изолентой.

Если вы хотите сделать катушку большего диаметра, чтобы увеличить дальность обнаружения цели, то в сети есть несколько онлайн калькуляторов, с помощью которых вы сможете ее рассчитать.

Монтажная плата

Я разместил все электронные компоненты на кусочке макетной платы. Соединения выполнял самым обычным проводом, который был под рукой. Сама пайка платы заняла не более 15 минут.

Размер платы примерно получился равным размеру спичечного коробка.

Корпус

Ручку металлоискателя для упрощения я решил сделать из картона. В ручку устанавливается монтажная плата, выключатель и батарейка.

Все это вырезалась из плотного картона и склеивалось клеем ПВА. После того, как клей высох, я сделал отверстия в картоне под плату и провода.

Затем, я приклеил поисковую катушку к ручке термоклеем. Последним шагом я, так же используя термоклей приклеил плату и батарейку внутрь ручки.

Заключение

Работает металлоискатель следующим образом: пока рядом с катушкой нет металлических предметов, звукоизлучатель пищит с одинаковой частотой; при поднесении металлического предмета, тон звука изменяется в сторону более высокого.

Дальность обнаружения большой монеты по воздуху по моим измерениям составила 5 – 7 сантиметров!

Простой металлодетектор малыш FM-2 улучшенный

Представляю вашему вниманию схему более улучшенного металлоискателя Малыш FM-2. Металлоискатель малыш fm2 не так уж и сложно собрать своими руками, не смотря на его значительные изменения. Это пожалуй самый простой селективный металлоискатель, который сможет собрать даже начинающий радиолюбитель.

Вы наверное слышали, а быть может и собирали, такие металлоискатели как «Малыш» и «Малыш FM-2». Но прогресс не стоит на месте и поэтому у нас есть схема более улучшенного металлоискателя Малыш FM-2. В новой версии добавлена светодиодная индикация металлов, добавлена функция оповещения о включенном питании, усилен звук оповещения, прибор стал намного стабильней в работе.

Схема улучшенного металлоискателя Малыш FM-2

Технические характеристики и особенности:

• Напряжение питания — 9 Вольт
• Глубина обнаружения металлов около 15 см.
• Селекция металлов — черный, цветной
• Светодиодная индикация металлов — черный, цветной
• Индикатор включенного питания

Итак, данная печатная плата металлоискателя Малыш FM-2 рассчитана на использования DIP компонентов, что бы было удобно всем, так как многие начинающие радиолюбители еще не сталкивались с SMD компонентами.

Конденсаторы С5-22нФ и С1-100нФ обязательно должны быть плёночными

Стабилизатор напряжения AMS1117 -3.3v

Вот так выглядит готовая плата металлоискателя «Малыш FM-2»

Вид со стороны дорожек

После сборки платы, приступаем к изготовлению катушки.

Стандартная катушка содержит 150 витков, диаметр провода 0,3, и намотанная на оправе 150 мм. Но я решил немного уменьшить диаметр до 10-11 см для того, что бы металлоискатель лучше видел мелкие предметы, глубина обнаружения при этом уменьшается но чувствительность увеличивается. У меня не было провода 0.3, и поэтому намотал 0,4 на оправе 10 см, 130 витков.

Итак, после того как катушка намотана, необходимо её очень плотно стянуть скотчем.

Теперь обязательно нужно экранировать катушку, для того что бы металлоискатель не реагировал на помехи и не было ложных срабатываний. Берем пищевую фольгу и плотно обматываем катушку. Обратите внимание, концы фольги не должны соприкасаться друг с другом!

Затем берём провод, зачищаем конец и приматываем к одному краю экрана катушки, затем стягиваем её и снова плотно обматываем скотчем.

Подключаем катушку к плате. Провод от экрана, нужно припаять к минусу платы.

Теперь осталось прошить микроконтроллер и на этом все, можно пользоваться )

Если вы все сделаете правильно, то прибор должен заработать без проблем, при первом включении. Внимательно проверяйте номиналы деталей и не забудьте, что конденсаторы С2-22нФ и С6-100нФ обязательно должны быть плёночными, НЕ керамические!

При включении, прибор должен издать характерный звук, похожий на «пик-фьють», это означает, что прибор включился и работает правильно.

ВАЖНО! «По схеме 8 сопротивлений, а на фото 9»- 9-й резистор (100 Ом) это я сам поставил дополнительно на второй светодиод, хотя его можно и не ставить! Диод 1N4007 тоже можно не ставить, как я и сделал!

Печатная плата, прошивка, а так же список деталей, которые можно очень дёшево купить на AliExpress с бесплатной доставкой, находится ниже под видео!

Видео работы металлоискателя малыш FM-2 v2

Хороший металлоискатель своими руками

Дело было уже несколько лет назад. Хотелось чем-то занять руки, да и скоротать вечера, приближая кладоискательский сезон. Решено было собрать металлоискатель. Для сборки выбрал схему металлоискателя “Пират”. Так как она не сложная, но и аппарат сам довольно интересный. Сборка была начата с поисков деталей. Пришлось даже ездить в мастерскую за некоторыми резисторами. Когда все было найдено, необходимо было приготовить печатную плату, а именно вытравить ее методом ЛУТа. Далее дело было за малым: впаять все детали. Ну и проверить готовую плату. С первого раза она не включилась. Оказалась неисправной микросхема К157УД2. Поменяв ее, схема заработала! Теперь можно заняться корпусом. В его качестве был взят корпус от Кощей 5И, изготовлена новая передняя панель. Дело за катушкой. Для катушки лобзиком был вырезан каркас и по боковой грани выточен паз, где была намотана обмотка катушки, припаян кабель с разъемом. Штанга же была изготовлена из пластиковых труб и фитингов. Подлокотник вырезан из канализационной трубы. Получилось все довольно таки культурно. Прибор получился легким, но недостаточно жестким. В итоге получился рабочий качественный прибор. Единственный его минус – это отсутствие дискриминации металлов. Поэтому, для поиска монет он, можно сказать, не пригоден. Ведь и гвозди, и монеты звенят одинаково.

Но с его помощью можно успешно копать металлолом и сдавать его в пункты приема, тем самым зарабатывать деньги! Есть видео с тестом данного аппарата. Снято оно было мной весной 2015 года.
Источник

Как сделать металлоискатель своими руками в домашних условиях: ТОП-3 схем

1. Малыш FM
2. МИ ШАНС
3. Clone PI

Если перед вами остро встал вопрос, как сделать металлоискатель своими руками в домашних условиях, то сейчас мы найдём на него ответ. Рассмотрим пошаговое создание трёх видов металлодетекторов со схемами, видео и пошаговыми фото.

Простой металлоискатель Малыш FM в домашних условиях — схема, монтаж

Малыш ФМ — это один из самых простых металлоискателей на сегодняшний день. Схема отлично подходит для создания пинпойнтера.

Работает Малыш ФМ по принципу частотомера (до этого его применяли в МИ Кощей ФМ). Схема металлоискателя простая, поисковую катушку также несложно сделать своими руками в домашних условиях. Именно по этой причине Малыш ФМ сыскал популярность сред радиолюбителей, несмотря на небольшие недостатки, о которых поговорим ниже.

Новая идея, которая возникла у создателей Кощея ФМ, имела и свои «подводные камни». Работа металлодетектора была нестабильна из-за постоянного дрейфа, а глубина поиска — сравнительно небольшая. Однако в Малыше ФМ эти проблемы попытались устранить программно и кое-что из этого получилось.

Схема металлоискателя Малыш ФМ

Все детали просты и доступны. Главное, использовать термостабильные конденсаторы, их можно взять из сгоревшего мультиметра или советские К71. А вот керамические конденсаторы не подходят.

Плата металлоискателя Малыш ФМ очень проста и выглядит вот так:

Для питания металлоискателя подойдут батарейки типа «Крона» или другой источник питания от 9 до 12 В. Сама плата металлоискателя потребляет всего 10 мА, а увеличение энергопотребления может вызвать только мощный динамик. По этой причине лучше использовать пьезодинамики или наушники.

Плату и прошивку для металлоискателя Малыш ФМ можно скачать ниже.

Изготовление катушки для металлоискателя МАЛЫШ ФМ

Катушка для металлоискателя Малыш ФМ также важна, как и качественные конденсаторы. Вместе с конденсаторами она образует колебательный контур с частотой 19 кГц.

Схему металлоискателя Малыш ФМ можно использовать в качестве пинпойнтера или пляжного металлодетектора.

Данные для намотки катушки: на обод диаметром 70 мм используется провод сечением 0.1–0.18 мм (95 витков).

На фото ниже пример серийно выпускаемых пинпойнтеров Малыш ФМ:

Для пляжника: на обод диаметром 180 мм используется провод ПЭТ 155 0.1–0.18 (55 витков).

Далее витки снимаются с обода и плотно сматываются между собой ниткой, затем на катушку наматывается алюминиевая фольга для экранирования катушки, в месте вывода концов катушки делается разрыв экрана (Промежуток без фольги). Затем на фольгу наматывается спиралькой луженая медная проволока, и ее кабелем соединяем с минусом на плате металлоискателя. Для подключения катушки к плате металлоискателя, хорошо подходит микрофонный провод (2 жилы в общем экране) провода подпаиваем к концам катушки, а «экран к экрану».

Видео, как работает металлоискатель Малыш ФМ:

Как сделать металлоискатель своими руками — схема МИ ШАНС, подробная инструкция

Представляем вашему вниманию схему импульсного металлоискателя с дискриминацией металлов ШАНС. По сравнению с другими подобными устройствами, он имеет огромное преимущество, связанное с относительной простотой изготовления поисковой катушки.

Собранный своими руками металлоискатель ШАНС с катушкой диаметром 25 сможет найти обручальное кольцо на расстоянии 18 см, а каску — 40–45 см. Максимальная глубина поиска — 1 метр.

Схема металлоискателя ШАНС

Также приводим схему кнопок управления металлоискателем:

Схема имеет средний уровень сложности. Для сборки металлоискателя своими руками в домашних условиях понадобится некоторый опыт.

Необходимые компоненты для сборки металлоискателя ШАНС своими руками

Схема МИ ШАНС содержит микроконтроллер, поэтому для его успешной сборки понадобится внутрисхемный программатор. Также в схеме имеется ряд достаточно дорогих компонентов: экран, процессор и АЦП.

По самой сборке прибор не сложнее, чем Tracker PI-2 и Clone PI-W, а по настройке — даже проще, поскольку в нём нет даже традиционного подстроечника для балансировки ОУ.

Особое внимание следует уделить именно АЦП MCP3201, только после его приобретения можно переходить к дальнейшей сборке прибора, поскольку найти его весьма непросто.

По схеме — МСР3201, но есть и аналоги — ADS7816, ADS7817, ADS7822, LTC1285, LTC1286, SP8528 (могут чем-то отличаться).

После этого, следующим важным пунктом идёт ЖКИ-индикатор, как самая дорогая деталь, его цена — около 10 долларов. Подходят любые индикаторы на встроенном контроллере HD44780 (почти все именно такие), их выпускают многие фирмы, поэтому давать конкретную маркировку очень сложно. Лучше всего просто выбрать ЖКИ-индикатор со встроенным контроллером на две строки по 16 символов. Будет он с поддержкой кириллицы или нет — не важно. Будет у него подсветка или нет — тоже не важно, если не планируется использование в тёмное время суток или в подвалах/катакомбах. Но в любой маркировке нужного индикатора будет иметь место «1602» — обозначающее, что это знакосинтезирующий индикатор с двумя строками по 16 символов.

Если вы такой индикатор держите в руках впервые, с ним лучше сразу «ближе познакомиться». Хорошо, если найти на него даташит, но можно обойтись и без него, если внимательно осмотреть. Подключаем от внешнего источника +5 В на вывод 2 индикатора, а землю — на выводы 1 и 5. Обычно, отверстия и экран самого индикатора сидят на массе, а печатные проводники питания шире, чем сигнальные — это тоже поможет лучше и правильнее разобраться.

Вывод 3 индикатора через подстроечный резистор 22 кОм садим на массу (как на схеме прибора). Включаем и вращением этого подстроечника добиваемся красивого отображения всей верхней строки индикатора. Желательно разобраться и с подсветкой — она выведена на противоположную сторону индикатора двумя отдельными выводами, может быть продублирована и на выводы 15 и 16 (обычно). Находим, где «плюс», где «минус», пробуем запитать от +5 В, желательно через резистор 200 Ом (как на схеме). Вот теперь с индикатором вы хорошо знакомы, настроили контрастность и можно быть уверенными, что из-за него у вас уже проблем не будет.

Теперь, что касается остальное комплектации, из ОУ (по схеме он ОР37) пока что рабочей оказалась только NE5534P, которая намного дешевле указанной ОР37 и более распространённая. Преобразователь положительного напряжения с +12 В в отрицательное -12 В можно применить без буквы S в названии. Вместо полевичка КП505 идёт КП501А.

Подробная инструкция по сборке металлоискателя ШАНС своими руками

Процесс сборки металлодетектора ШАНС нужно начать с изготовления печатной платы. Скачать рисунок печатной платы и другие материалы для сборки металлоискателя ШАНС своими руками от можно ниже.

Собранная плата металлоискателя ШАНС выглядит так:

После изготовления и спайки платы, необходимо прошить микроконтроллер. Последняя версия прошивки 1.2.1.

Все версии прошивок для скачивания: proshivki-dlya-mi-shans.rar

Для прошивки микроконтроллера биты конфигурации расставляем как на рисунке ниже:

После этого, к металлоискателю подключаем питание, и он должен заработать. Правда пока металл он видеть не будит. Нужно еще изготовить катушку.

А вот так выглядит уже собранный блок:

Металлоискатель ШАНС своими руками — изготовление катушки

Шанс может работать с катушками от любых импульсных металлоискателей, но для хорошей дискриминации металлов подойдут только катушки с низкой паразитной емкостью. Поэтому лучше этот элемент изготовить по приведенной ниже схеме:

Для намотки катушки можно использовать обмоточный провод сечением 0,67–0,85 мм.

После подключения катушки, вы уже можете полностью проверить металлоискатель. Но для полноценной работы с металлоискателем, его стоит засунуть в корпус и изготовить для него штангу.

Ложные срабатывания у металлоискателя ШАНС отсутствуют, если поблизости нет включенных электроприборов. Чувствительность хорошая, как для селективных МД. Селективность и дискриминация своё дело делают. Все нюансы, которые сопутствуют работе даже очень приличных и дорогих фирменных приборов, аналогично отрабатывают и здесь — например, плоские железные предметы «бьют в цветняк», так как в них проводимость тоже неслабая. Ждать здесь чудес особо не приходится — природу не обманешь, но с опытом по индикатору и звуку отличить железки от латуни и бронзы можно.

В работе ШАНС показал себя, как простой и надежный металлоискатель, но с дискриминацией все не очень радужно. Реально прибор отсеивает только мелкий железный мусор и небольшие гвозди, а вот пивные пробки уже вызывают трудности. Также прибор, как и другие импульсные металлоискатели, плохо видит золотые цепочки.

Металлоискатель Шанс себя хорошо зарекомендовал и имеет хорошие отзывы. А некоторые радиолюбители даже наладили его мелкосерийное производство.

Видео с запуском МИ ШАНС на столе:

Металлоискатель Clone PI в домашних условиях — схема и подробная инструкция

Clone PI это импульсный металлоискатель без определения типа металлов, который может работать с катушками различных размеров. При использовании кольца диаметром 20 см, МИ Клон может находить монету на глубине до 25 см, а крупный металл — до 1 метра.

За основу Клона взята схема металлоискателя Tracker PI-2 с внесением в нее некоторых изменений.

Металлоискатель Clone PI имеет следующие отличия от оригинала (Металлоискателя Tracker PI-2):

• Использование микроконтроллера AVR вместо PIC-контроллера.
• Использование ЖКИ экран без светодиодов для индикации.
• Наличие быстрой и медленной автоподстройки.
• Все управление металлоискателем кнопочное (без переменных резисторов).

Схема металлоискателя Clone PI

Клон ПИ — это импульсный металлоискатель средней сложности, для новичка он будет сложен в изготовлении. Однако человек, имеющий небольшой опыт в сборке металлоискателей или другой электроники, сможет с ним справиться.

Схема металлоискателя Клон содержит несколько дорогостоящих элементов: ЖКИ экран, АЦП MCP3201 и микроконтроллер. Перед началом изготовления металлоискателя, обязательно приобретите АЦП, так как с его покупкой могут возникнуть трудности!

Также схема металлоискателя, содержит программируемый микроконтроллер, поэтому для его изготовления вам понадобится программатор с поддержкой программирования микроконтроллеров — PIC18F252 и умение им пользоваться.

На экране, металлоискатель Клон Пи выводит следующую информацию:

1. Уровень отклика («быстрый» и «медленный» слайдеры).
2. Напряжение питания.
3. Порог (величина, обратная чувствительности).
4. Громкость.
5. Признак активности автоподстройки (отклик превышает порог в любую сторону).
6. Признак медленной автоподстройки (отклонение отклика в положительную сторону), совпадает со звуковой сигнализацией.
7. Индикатор включённой подсветки дисплея.

В работе металлоискатель Клон показал себя весьма неплохо. При качественной сборке Клон практически не отличается по поисковым характеристикам от Tracker PI и других импульсных металлоискателей.

Сборка металлоискателя Clone PI своими руками

Сборку металлоискателя Clone PI, как уже сказано выше, следует начать с поиска и покупки деталей, для изготовления печатной платы. После этого можно переходить к непосредственному процессу изготовления и сборки.

Первым делом, необходимо вытравить печатную плату:

После изготовления печатной платы в нее необходимо впаять все радиодетали. Микросхемы лучше установить на панельки. Также к плате подключаем кнопки управления, экран, динамик и разъемы для катушки и питания металлоискателя. После окончания пайки плату необходимо промыть спиртом и хорошо просушить.

Затем внимательно осматриваем плату, чтобы выявить непропаенные места и «залипухи». Если все хорошо, можно приступать к программированию микроконтроллера.

Прошивки, рисунки печатной платы и прочие материалы, которые могут понадобиться при создании металлоискателя Клон Пи своими руками в домашних условиях, вы можете скачать ниже.

Файлы для скачивания: klon-pi.rar

После программирования, микроконтроллер устанавливаем на плату, и уже можно увидеть первые плоды своего труда.

Если металлоискатель включился, на экране все показывает, подает звук и реагирует на кнопки управления, то можно переходить к изготовлению поисковой катушки. Если что-то не работает, то возвращаемся к этапу визуального осмотра, проверке платы по схеме и выявлению дефектов сборки!

Изготовление поисковой катушки для металлоискателя Клон ПИ

Простую поисковую катушку для металлоискателя Clone PI своими руками можно изготовить из обмоточного эмаль провода диаметром 0,6–0,8 мм, намотав 25 витков на оправку диаметром 25–27 см. В качестве оправки можно использовать кастрюльку или другой подходящий круглый предмет.

Затем витки катушки туго уматываем изолентой или скотчем. К концам катушки подпаиваем свитый многожильный провод сечением 0,75 мм и длиной 1–1,3 метра. Для удобства работы, защиты катушки от ударов и придания ей эстетического вида, можно ее засунуть в такой корпус:

К концу катушки подпаиваем разъём и подсоединяем ее к металлоискателю. Включаем его и проверяем наличие реакции на металл. Если реакция есть и у вас хорошая чувствительность, то можно произвести подстройку металлоискателя и приступать к окончательной сборке металлоискателя в корпус. На фото ниже приведен пример расположения элементов металлоискателя внутри корпуса.

После сборки металлоискателя и катушки в корпус остается изготовить к нему штангу и приступать к поискам!

• Смотрите также, как сделать металлоискатель ПИРАТ своими руками

Собираем простой металлоискатель (фото и видео)

Нужен металлоискатель, но нет желания тратить деньги на его покупку? Я расскажу, как создать простой металлоискатель собственными руками.

Недавно я наткнулся в сети на интересную и простую схему по созданию металлоискателя. Основана эта схема была на использовании 555-й микросхеме (таймер) и нескольких других компонентов. Так вот эта инструкция меня вдохновила на создание простого металлоискателя с небольшими изменениями. Главный вопрос – а будет ли подобный металлоискатель работать, как обычный? В качестве доказательства, что самодельный металлодетектор работает отлично, ближе к концу инструкции прилагаю видео, демонстрирующее работу моего металлоискателя.

Могу предположить, что людям, которые слабо разбираются в устройстве обычных металлоискателей и в электрических схемах в общем, будет сложно разобраться в моих указаниях. Возможно, нужно будет почитать специальную литературу, а только затем приступить к выполнению моей пошаговой инструкции.

Шаг 1: Собираем необходимые материалы

Компоненты:
• 555-я микросхема (таймер);
• резистор на 47 кОм;
• 2 конденсатора (2.2 мкФ);
• печатная (схемная) плата;
• батарейки на 9В, переключатель, кабель для аккумуляторной батареи, несколько проводов для соединения;
• «пищалка» (зуммер);
• 100 м медного провода (диаметр – 0,2 мм);
• изолента и древесный клей;
• картон.

Вместо зуммера можно использовать конденсатор на 10 мкФ и динамик (сопротивлением 8 Ом).

• макетная плата и провода;
• плоскогубцы, пинцет, плоскогубцы, которыми можно проделывать отверстия;
• паяльник и припой из проволоки;
• острый нож, линейка, карандаш и циркуль;
• клей для горячего склеивания.

Шаг 2: Схема для металлодетектора

Я позаимствовал схему из сети. Я ее немного изменил – добавил переключатель для батареи и вместо динамика я использую «пищалку».

Шаг 3: Делаем катушку

Для вычислений я использовал онлайн-калькулятор для воздушных катушек. Благодаря калькулятору мне удалось рассчитать, что на катушку шириной в 90 мм мне понадобится 250 витков медного провода (на катушку диаметром в 70 мм – 290 витков) с индуктивностью 10 МГн. Не хотите заморачиваться? Готовые воздушные катушки можно купить через Интернет.

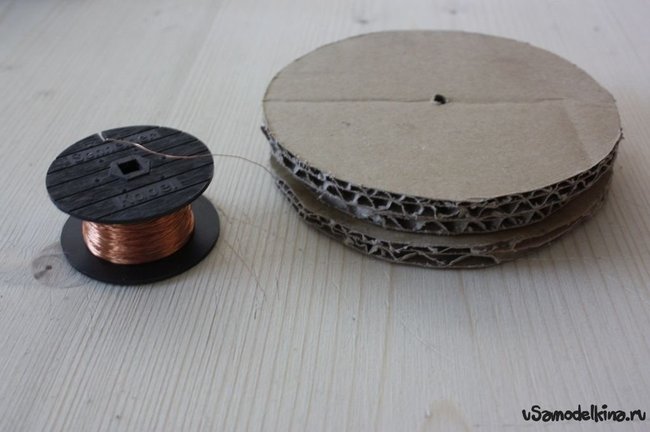

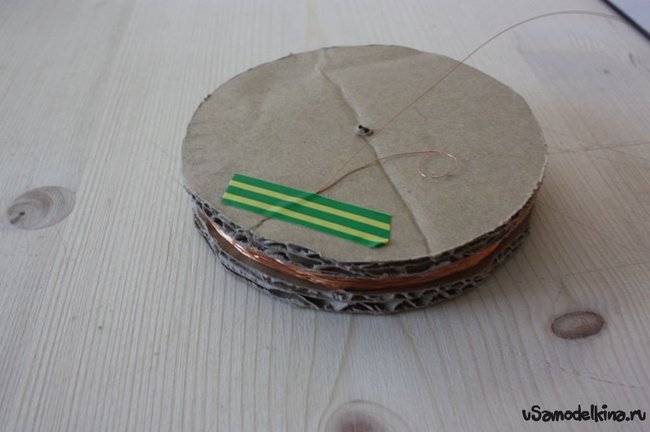

Основу для катушки сделал из картона, а сама катушка – это лакированный медный провод диаметром 0.2 мм. Намотал я 260 витков. Перед тем, как паять, оба конца провода катушки нужно тщательно почистить. Если понадобится, используйте наждачную бумагу.

Шаг 4: Тестируем катушку

Вначале я протестировал собранную схему на макетной плате. Не хотел испортить печатную плату.

Первичное тестирование катушки можете посмотреть на видео ниже:

Шаг 5: Собираем печатную плату

Тестирование прошло успешно. Затем я сделал печатную (схемную) плату. Я уже умею их делать благодаря своим прошлым проектам. Вам, возможно, придется погуглить, как это делать.

Шаг 6: Картонная основа для металлоискателя

Мне хотелось, чтобы мой металлоискатель выглядел красиво. Поэтому я решил сделать основу из картона. Чтобы получилась такая ручка из картона, внутри которой можно поместить батарейку, переключатель, схему и катушку.

Вначале я набросал эскиз, никаких вычислений – просто вырезал 3 куска из картона, которые по форме напоминали ручку металлоискателя. Далее вырезал отверстия для батареи и переключателя. Потом склеил все куски картона древесным клеем и оставил сохнуть на 12 часов (на ночь). Когда клей высох, я проделал в ручке отверстие рядом с переключателем, чтобы провода свободно могли проходить через это отверстие.

Ну, и наконец, нужно приклеить катушку к ручке из картона. Я использовал клей для горячего склеивания.

Шаг 7: Собираем все части металлоискателя

Итак, все компоненты по отдельности я уже выполнил. Осталось собрать их в цельный металлоискатель. Вначале я приклеил к ручке переключатель, затем вставил батарейку и, наконец, приклеил печатную плату. Использовал, как и раньше, клей для горячего склеивания. Потом подключил все компоненты друг к другу и протестировал собранный металлоискатель.

Видео теста ниже:

Шаг 8: Заключение

Собрать этот металлодетектор не так уж и сложно, если не новичок в этом деле. Но, должен, сказать, что использовать такой металлоискатель можно только на небольшом расстоянии, желательно внутри помещения. При работе на улице он может барахлить.

Надеюсь, инструкция была полезной вам. Удачи в сборке собственного металлоискателя!

Самый простой металлоискатель своими руками

Армия любителей-кладоискателей ходит с металлодетекторами в надежде найти ценные вещи. Иногда такое занятие приносит доход и даже известность. Как сделать металлоискатель своими руками? Узнайте из статьи.

Металлоискатель своими руками: инструменты и материалы

Принцип работы металлодетектора основан на магнитном притяжении. Когда катушка находит металл, происходит резкое колебание электромагнитных волн, что вызывает звуковой сигнал.

Тип сборки определяет, на какой частоте работает инструмент.

На низких частотах он найдет большие предметы на глубине до 4-х м. При этом изделия на поверхности не заметит.

Высокая частота улавливает небольшие вещи на глубине до 1,5 м.

Определитесь, для каких целей вам нужен металлоискатель, и приступайте к сборке.

Подготовьте такие инструменты:

• кусачки;
• острый нож;
• пилку для пластика;
• паяльник;
• отвертку.

Чтобы собрать металлоискатель на двух генераторах, понадобятся такие материалы:

• изолирующая лента;
• припой;
• канифоль;
• покупная плата или отдельные детали;
• пластиковая подставка;
• труба;
• изолированный провод (можно медный, диаметром 0,5–0,7 мм);
• крепежи;
• клей;
• масляный лак.

Для ручки или корпуса прибора подойдет самодельная конструкция из пластиковой трубы. Важно изготовить основу из диэлектрических материалов, которые не проводят ток.

Вот несколько рекомендаций по созданию штанги:

Так вам не придется часто останавливаться на отдых.

Длину штанги подбирайте с учетом собственного роста.

Подходит руль от велосипеда или самодельная конструкция.

Некоторые умельцы используют костыль с уже готовой ручкой и подлокотником.

В качестве подставки для схемы металлоискателя используйте кусок прочного пластика.

Детали к электронной части лучше покупать в магазине, но можно найти и в старом радиоприемнике.

Что вам понадобится для работы:

• текстолит;
• резистор 100 кОм (R1, R2) — 2 шт.;
• транзистор КТ 315 (VT1, VT2) — 2 шт.;
• конденсатор 1000 пФ (C1, C2) — 2 шт.;
• конденсатор 10 000 пФ (C3, C4) — 2 шт.;
• стереонаушники — 1 шт.;
• аккумулятор (3,7–4,5 В) — 1 шт.

Символы в скобках обозначают расположение деталей на схеме:

Металлоискатель своими руками: пошаговая инструкция

Подготовка окончена, приступайте к сборке.

Начните с изготовления штанги. Если уже есть готовая основа, прикрепите к ней подставку из пластика, на которой разместится схема.

Вот пошаговая инструкция:

1. Кусок прочного пластика обрежьте инструментом. На основании должны поместиться схема и катушки. Учтите, что между катушками расстояние должно быть от 10 см.
2. Прикрепите подставку к штанге при помощи клея (жидкие гвозди).

Для создания катушек поступите так:

1. Возьмите круглое основание (можно из доски) диаметром 20–25 см.
2. Сделайте 30 витков изолированной проволоки. При намотке первого и последнего витка оставьте два вывода длиной по 4 см.
3. Снимите катушку с основания.
4. Перемотайте ее изолентой, не затрагивая выводы.

Другая катушка металлоискателя выполняется аналогичным способом.

Приступите к сборке деталей. Вот инструкция по изготовлению электронной части:

1. Разместите элементы на плате по указанной на картинке схеме.
2. Выполните пайку к дорожкам на текстолите.
3. Для защиты закройте схему в пластиковую коробку.

Как собрать металлоискатель правильно

Затем действуйте так:

1. К самодельной плате припаяйте выводы от катушек, а также два провода от батареек или аккумулятора.
2. Пример схемы показан на фото выше.
3. Теперь зафиксируйте катушки и плату на подставке при помощи клея. Сверху детали покройте масляным лаком.
4. Закрепите наушники. Для этого проделайте в штанге два отверстия — сверху и снизу.
5. Проденьте шнур через отверстие, его конец припаяйте к плате. Длину провода можно нарастить с помощью паяльника и изоленты.

Осталось отрегулировать и проверить металлоискатель:

• Наденьте наушники.
• Подносите кусочки алюминия поочередно к каждой катушке.
• Дождитесь максимальной тишины и закрепите алюминий клеем.

Металлоискатель готов к поиску сокровищ. Если у вас хороший слух, то различите отклонения в звуковых волнах, что указывает на разновидность металла.
