Самодельная подставка для паяльника

Подставка для паяльника своими руками

В процессе работы с паяльником требуется специальная подставка. Паяльник нельзя просто оставить на столе или какой-нибудь другой поверхности. В этом качестве используют, как правило, любой подходящий в доме предмет. Если немного постараться, то можно изготовить подставку для паяльника самостоятельно. Такое приспособление обойдется дешевле и будет приспособлено под нужды мастера.

Как сделать своими руками

Как сделать подставку для паяльника своими руками? Чтобы ее изготовить, в первую очередь необходимо сделать устойчивое основание из материала, плохо проводящего тепло. Для работы необходимы следующие инструменты и материалы:

лист ДСП (18 мм);
крупнозернистая наждачная бумага;
саморезы (20 мм), мелкие болтики;
отвертка, плоскогубцы;
шуруповерт;
кусочек резины;
железная пластинка.

Из листа ДСП выпиливают прямоугольную заготовку, наждачной бумагой шлифуют боковые стороны, закругляя углы. Далее делают четыре резиновые ножки, которые можно вырезать из кусочка резины или пробки от химических пробирок. Ножки к основе прикручивают с помощью саморезов.

Из длинной полоски железа плоскогубцами выгибают крючок, служащий для установки нагревательной части паяльника. С одного края подставки железную полоску с крючком закрепляют болтиками. Чтобы надежно зафиксировать элементы конструкции, нужно предварительно просверлить отверстия в заготовке из ДСП.

Держатель для ручки паяльника можно сделать из любой детали с подходящей по размеру выемкой. Его прикручивают болтами с краю пюпитра. Ближе к нагревательному элементу таким же образом устанавливают держатель для пайки. Для этого используют металлическую пластинку из старых радиодеталей или другого расходного материала.

На месте пайки можно расплавить кусочек олова, который разогревают в процессе работы. Таким образом, получается удобное и универсальное устройство. Резиновые ножки придают конструкции устойчивость и не дают повредить поверхность стола.

Подставка из проволоки

Простейшее приспособление можно сделать из толстой проволоки. Оно представляет собой конусную пружину, которую крепят к устойчивому основанию. Кусок проволоки, длиной примерно 30 см, накручивают на инструмент. На конце делается ушко для крепления к подставке. Для пружинки можно использовать тонкую вешалку из-под одежды.

Основание собирают из любого подходящего предмета — консервной банки, ненужной детали от бытовой техники или куска фанеры и т. д. Предварительно в заготовке высверливается отверстие, куда с помощью болтика крепят пружинку.

В другом варианте конструкции из проволоки с помощью плоскогубцев делают прямоугольные держатели с выемками для паяльника. Их закрепляют с двух сторон к основанию из ДСП или деревянного бруска. Паяльную установку можно оборудовать емкостями для олова или канифоли, коробкой для хранения мелких деталей, которую приклеивают специальным клеем.

Многофункциональное устройство

Подставка для паяльника с лупой. Чтобы было удобнее работать с мелкими деталями, на подставке устанавливают специальную стойку с гибким держателем («третью руку»). С его помощью можно зафиксировать различное оборудование: лупу, лампу подсветки и другие инструменты. Держатель закрепляют с помощью шарниров, что позволяет поворачивать устройство в разных направлениях. Все детали держателя делаются из металлических элементов, чтобы обеспечить устойчивость конструкции.

Из подручного материала

Для работы понадобятся крышка от компьютерного блока питания и следующие инструменты:

ножницы по металлу;
линейка или штангенциркуль;
напильник или наждачная бумага;
маркер.

Размечаем маркером примерные размеры заготовки на детали от компьютера (ширина 60 мм, высота 35 мм). По нанесенным отметкам вырезают подставку, затем по боковым сторонам делаются выемки, куда устанавливается инструмент. Для безопасной работы острые края изделия обрабатывают напильником или наждачной бумагой. Таким образом, самодельную подставку под паяльник можно изготовить за 15 минут.

Из блока питания компьютера может получиться мобильное устройство. Такое приспособление представляет собой ящик или футляр, внутри которого располагаются отделения для пайки, канифоли, зажим для схем и других мелких деталей. Держатель из проволоки крепится снаружи, он легко складывается поверх крышки пенала.

Подставка из предохранителей

Изделие отличается простотой изготовления и не требует специальных материалов. Для держателей используются губки предохранителя, которые крепят на основание из деревянного бруска или текстолита. Расстояние между держателями устанавливают в соответствии с размером паяльного инструмента. Предохранители закручивают с помощью саморезов в предварительно просверленные отверстия.

Читать еще: Самодельные строительные леса с изменяемой высотой настила

Если срочно понадобился паяльник, то можно быстро сделать подставку из шурупов или гвоздей. В деревянное основание крест-накрест вбивают гвозди. Такая конструкция довольно устойчива и хорошо удерживает инструмент.

Чтобы изготовить самодельную подставку для паяльника, не нужны специальные знания или навыки. Для работы нередко используются подручные материалы, которые можно найти в любом доме. Устройства, сделанные своими руками, отличаются простотой и удобством в эксплуатации.

Как сделать подставку под паяльник

Основной рабочий инструмент радиолюбителя или монтажника аппаратуры – это электрический паяльник, которым невозможно пользоваться в отсутствии подходящей по размеру и надёжной в эксплуатации подставки.

В радиолюбительской практике чаще всего применяется самодельная подставка для паяльника, конструкция которой выбирается в зависимости от конкретных условий пользования.

Как правило, она состоит из основания и двух опорных стоек, на которых размещаются жало и ручка-держатель разогретого паяльного прибора.

Общие требования к материалам и конструкции

Изготовить своими руками качественную подставку, применяемую для пайки различных изделий и металлических деталей можно из любых подручных средств, соответствующих следующим требованиям:

надёжность и устойчивость основания;
огнеупорность материала опорных стоек;
наличие места под ёмкости с канифолью и припоем.

Простота рассматриваемого устройства совсем не значит, что для его сборки можно использовать некачественные детали и относиться к этому как к чему-то не особо важному.

Напротив, для изготовления подставки под паяльник потребуются прочные и надёжные материалы, пригодные для работы в условиях высоких температур, а также точный расчёт размеров основания с размещаемыми на нём держателями и емкостями.

Крепящиеся на основании баночки с канифолью и припоем должны располагаться в порядке, соответствующем последовательности совершаемых при пайке операций и не создавать помех работе с паяльником.

Некоторые мастера размещают на таких подставках паяльники вместе с регулятором мощности, что заметно усложняет конструкцию всего устройства в целом.

В отличие от небольших по размеру заводских образцов, самостоятельно изготавливаемые подставки должны иметь габариты, достаточные для размещения на них всех перечисленных выше элементов.

Иногда такие приспособления оборудуются специальным держателем для паяльника (так называемой «третьей» рукой), позволяющим фиксировать обрабатываемые заготовки или детали. Один из простейших вариантов изделия – держатель типа «крокодил».

Простой вариант исполнения

Для сборки своими руками простой удобной подставки с минимумом деталей может потребоваться следующий расходный материал:

деревянная плоская заготовка из бука или дуба размером примерно 25 на 12 см, необходимая для изготовления основания подставки паяльника;
дюралюминиевые пластины толщиной не более 1,5 мм;
миниатюрные металлические ёмкости (для их изготовления могут использоваться латунные чашечки от телефонного звонка старого типа).

После того, как весь этот материал будет приготовлен – можно переходить к сборке самой подставки для паяльника, начинающейся с подготовки посадочных мест под ёмкости с канифолью и припоем.

В случае применения латунных чашечек от вызывного устройства (звонка) они просто привинчиваются к деревянной площадке в заранее намеченном месте.

После этого из дюралюминиевой пластины делаются опорные элементы треугольной или овальной формы (расстояние между ними выбирается по длине паяльника).

Сформованные таким образом опоры крепятся на основании подставки посредством саморезов или крупных шурупов.

При необходимости высоту опор для размещения паяльника можно будет нарастить, удлинив их за счёт коротких металлических стоек с резьбой на концах.

Все подготовленные детали следует тщательно обработать напильником, а затем зачистить их поверхности наждачной бумагой, что позволит сгладить острые кромки и удалить опасные заусеницы.

Держатель типа «третья рука»

Для пайки отдельных деталей или изделий очень удобно фиксировать их в определённом положении, освобождая руку, в которой должен располагаться паяльник. Для этих целей используется специальное приспособление, которое иногда называют подставкой под паяльник «третья» рука.

Для её сборки потребуются материалы и инструменты, изображённые на приведённом фото. В перечень требуемых деталей входят зажимы типа «крокодил», держатели от декоративных свечей и любая подходящая по размеру пружина.

За основу такой конструкции может быть взято изделие китайского производства, оснащённое лупой и имеющее в своём составе все необходимые элементы.

При сборке такой подставки сначала на некотором удалении от центра основания крепится спиральный держатель под паяльник, после чего в заранее высверленные ниши вставляются держатели из-под свечей.

Читать еще: Самодельная муфельная печь

Перед их монтажом необходимо обратить внимание на толщину стенок стаканчиков, выбираемой из соображений оптимальной теплопроводности. И только после этого можно будет вставить их в уже подготовленные ниши, смазав предварительно днища клеем, а затем выровнять края заподлицо с плоскостью деревянного основания.

После установки ёмкостей под канифоль и припой можно будет зафиксировать «крокодилы» путём их обжима вокруг спирали. Высота их расположения выбирается таким образом, чтобы работа с паяльником и деталью не вызывала каких-либо затруднений.

Для удобства пайки в конструкции спирали может быть предусмотрена регулировка положения зажимов по вертикали.

При необходимости в состав сборной подставки для паяльника может быть дополнительно введена лупа (увеличительное стекло). Однако опытная эксплуатация таких приспособлений показала, что одновременная установка на подставке вспомогательных зажимов и лупы создаёт определённые неудобства в работе с ними.

Выбор вариантов изготовления подставки своими руками достаточно разнообразен, и зависит от материалов, которые найдутся в распоряжении мастера.

В случае нежелания делать самому, готовую подставку всегда можно купить в магазине паяльных принадлежностей.

Самодельная подставка под паяльник своими руками

Во многих оффлайн и онлайн магазинах продаются неплохие и довольно удобные подставки под паяльники, причем недорого.
Но при желании можно их изготовить и своими руками.
Получится дешевле, плюс можно адаптировать подставку под собственные нужды.

Идей по изготовлению много, поэтому мы решили не ограничиваться одной, а сделать подборку наиболее интересных на наш взгляд самодельных подставок под паяльник, сделанных своими руками.

Подставка под паяльник из проволоки.

Начнем с самого бюджетного, простого и распространенного варианта.
В нем крепление под паяльник изготавливается из толстой металлической проволоки в виде конусной пружины и крепится к деревянному или иному основанию.
Вместо проволоки можно использовать тонкие металлические вешалки для одежды, которые есть практически в каждом доме.

Подобную подставку можно сделать удобнее, если установить на нее дополнительные плюшки, например, металлическую губку для очистки паяльника, коробочку под олово и канифоль или держатель для пайки.

Из проволоки можно сделать и другую самодельную подставку для паяльника, чуть менее удобную (хотя это дело вкуса) и столь же простую в изготовлении.

Подставка для паяльника из предохранителей.

Еще один вариант очень простой в изготовлении и не требующей денежных затрат подставки.
Основание делается из деревянного бруска или текстолита, на него сверху крепятся губки предохранителя нужного размера.

Мобильная подставка.

Самодельная мобильная подставка под паяльник, изготовленная из листового металла, полученного из сгоревшего блока питания от компьютера.
Подставка предназначена в первую очередь для людей, которые часто паяют вне дома. Она достаточно удобная и функциональная, при этом легко помещается в сумку или даже в карман куртки.

Имея такую подставку, вам не придется носить отдельно олово, канифоль и зажим для пайки мелких деталей.
Где и что храниться хорошо показано на видео, рекомендуем посмотреть.

Ну а с инструкцией по изготовлению, вы можете ознакомиться здесь.

Сложные подставки под паяльник своими руками.

Сложные многофункциональные подставки – это дело вкуса.
Некоторым они очень нравятся, другие же предпочитают простые конструкции, которые мы показывали выше.
В любом случае сложные подставки заслуживают внимания, так как сделаны классно.
Мы покажем только несколько из них, наиболее интересных на наш взгляд.

Первая подставка имеет все необходимое для комфортной работы, а именно место для олова и канифоли, зажим для пайки мелких деталей, губку для очистки жала, встроенный регулятор, ну и собственно крепеж для быстрой, но надежной фиксации паяльника.

Процесс изготовления смотрите здесь.

Ну и еще две и не менее интересные идеи в видеоформате.

Самая простая подставка.

Если срочно понадобилась подставка под паяльник, то изготавливать что-то сложное не лучшая идея, так как спешка всегда приводит к халтуре.
Лучше временно сделать простенькую конструкцию, а после уже поменять ее на что-то более достойное.

Самый лучшие вариант, который делается буквально за пару минут – это деревянный брусок с четырьмя длинными шурупами. Паяльник на нее хорошо ложиться, легко вытаскивается, но при этом сам не выпадает.

Читать еще: Самодельный кукан-липгрип

Многофункциональная паяльная подставка

Изначально хотел сделать что-то простое, а именно держатель для паяльника с регулятором температуры, так как паяльник перегревался, но начав — не смог остановиться. Все необходимые приспособления делал постепенно, и поэтому каждый раз возникали новые и новые идеи.

Итак, нам понадобится:

Материал:

— болты разного диаметра;

— Гайка-Барашек (10 шт.);

— крокодильчики (3 шт.);

— дверная петля (1 шт.);

— 3 моторчика (2 из принтера, 1 послабей из машинки);

— 4 светодиода (3,5 вольт);

— маленькая точильная насадка (из набора для гравера);

— гелиевая паста (переходник для насадки);

— 3 гофрированных трубки (из газовой зажигалки);

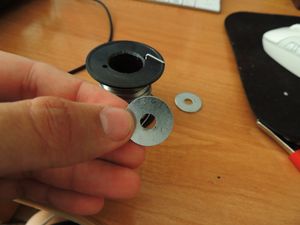

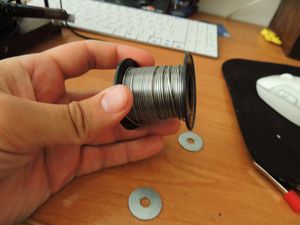

— катушка с оловом;

— 2 блока питания (из тел.зарядки на 5 вольт, и роутера на 9 вольт);

— самоклеющаяся пленка, кромка;

— краска черного цвета;

Инструмент:

— ножницы по металлу.

И так начнем

Берем доску ДСП, размечаем и вырезаем Г- образной формы, размеры прилагаются.

На специально выбранном месте размечаем и вырезаем отверстия для кнопочных включателей (4 шт.).

Далее пройдемся по каждой детали отдельно.

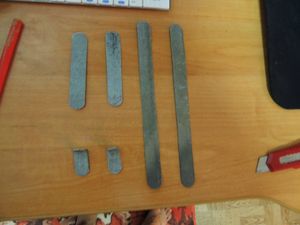

Для того чтобы удобно разместить наши приборы, и они умели регулироваться, были изготовлены двойные Г- образные рычаги, вырезанные из жести, для каждого индивидуально.

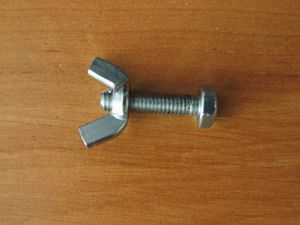

Все крепилось на болты, с гайкой «барашек».

Была куплена самая дешевая подставка для паяльника.

И сейчас мы будем ее дорабатывать!
Было решено сделать 2 крокодильчика-держателя, для этого по бокам сверлим 2 отверстия, берем стальную проволоку, и просовываем через низ.

Далее выводим концы на верх, ровняем вровень друг с другом, загибаем, чтобы солидно смотрелось? берем 2 гофрированных трубки, взятые из газовой зажигалки, одеваем на проволоку, и далее крепим крокодильчик с каждой стороны, а так же сверлим отверстие в блюдце, для того, чтобы крепко прикрутить к поверхности доски, в результате получаем.

Делаем третий вертикальный крокодильчик, выгибаем таким образом.

Он крепится под низ подставки.

Было решено сделать мини дрель, а так же точило для мелких деталей. Для этого были взяты 2 ненужных моторчика из принтера.

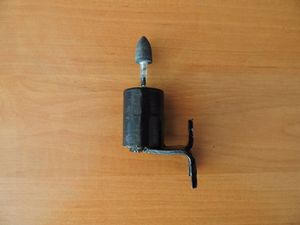

К моторчику была присоединена точильная насадка, при помощи переходника из гелиевой ручки. Сам моторчик был закреплен на найденную металлическую форму, вот таким способом так, чтобы он мог стоять вертикально.

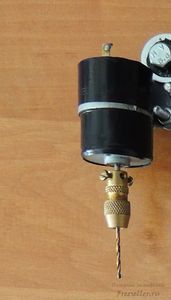

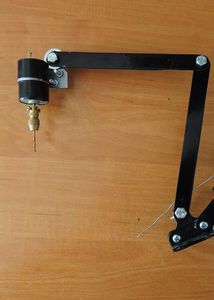

Ко второму моторчику был куплен цанговый патрон, и установлен на Г- образные пластины.

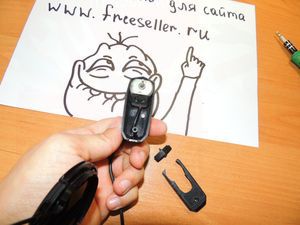

Для того чтобы можно было работать в ночное время делаем освещение из ненужного фонарика, в моем случае такого типа.

Убираем лишнее, и оставляем только часть со светодиодом.

Для того чтобы фонарь двигался верх-вниз был взят переходник (крышечка), просверлено сквозное отверстие, вставлен длинный болт, вырезаны держатели, и все зажато гайкой «барашек», таким образом.

Были припаяны провода, в сборе это выглядит так.

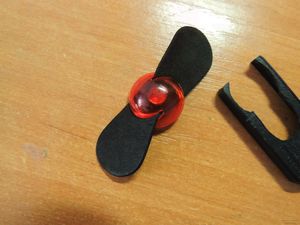

Иногда приходится работать в жаркую погоду, поэтому захотелось добавить такую приятную мелочь, как вентилятор. Берем самый распространенный моторчик и делаем для него корпус. Оптимально по размерам подошла поломанная зарядка от nokia. Срезаем вилку, вынимаем сердцевину и вырезаем место для моторчика.

Для того чтобы можно было менять направление, внутрь ставим гофрированную трубку. Ставим моторчик и закручиваем для того, чтобы что-то дуло в нашу сторону ставим пропеллер.

Были припаяны провода, в сборе это выглядит так.

Идем дальше:

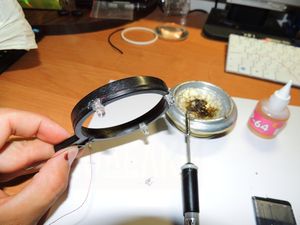

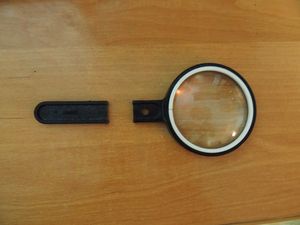

Для того чтобы можно было паять мелкие элементы берем лупу, убираем лишнее и делаем подсветку, используя 4 светодиода по 5 вольт, и крепим клеевым пистолетом.
